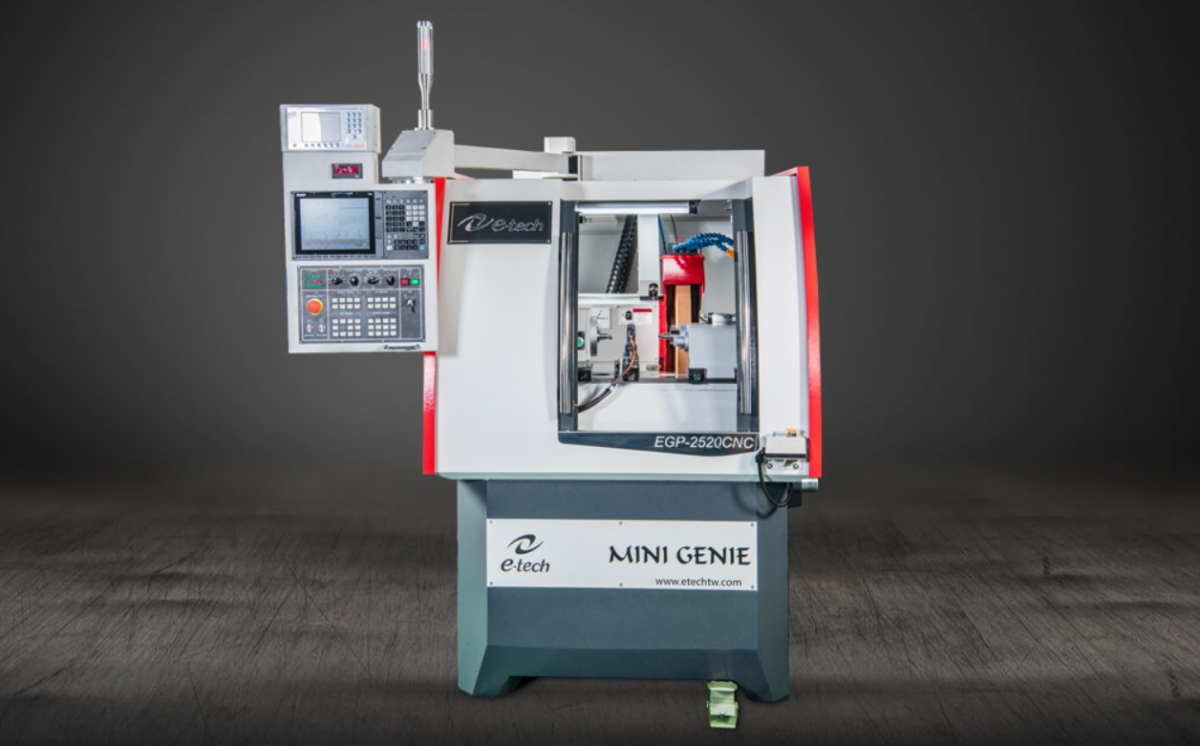

Las rectificadoras cilíndricas CNC Mini Genie de la Serie EGP (EGP-2020/2520CNC) de e-tech Machinery están diseñadas para brindar alta precisión, alta eficiencia y facilidad de operación. Son adecuadas para diferentes aplicaciones, incluyendo las industrias de automatización, aeroespacial, instrumentos médicos, herramientas, talleres y moldes, sin limitarse solo a ellas y estuvo presente en la feria de GRINDINGHUB.
Las Mini Genie son rectificadoras cilíndricas de alta eficiencia con una reducción definitiva de su espacio ocupado en taller siendo inferior a 3 m2, con una muela abrasiva con un diámetro de 405/510mm. Son adecuadas para el mecanizado de piezas pequeñas. Están diseñadas con una distancia entre centros de 200 mm y una altura de centros de 110/130 mm, y el peso máximo de pieza que se puede manejar es de 20 kg.

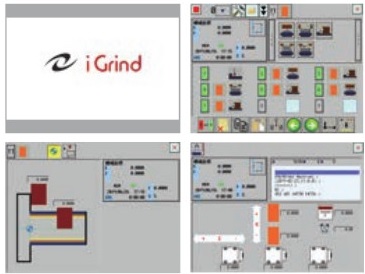

Control CNC iGrind
e-tech Machinery da continuidad a sus muchos años de experiencia en desarrollo de software con el lanzamiento de iGrind, el software fácil de programar y de entender con el que están equipadas las rectificadoras Mini Genie. Con este software de fácil configuración, se pueden rectificar piezas de repuesto variadas de manera eficiente, y se puede combinar con múltiples sistemas de medición o incluso con un sistema de mecanizado automático.
Algunas de sus funciones son: el rectificado de diámetros exteriores, rectificado de caras frontales, rectificado de formas, el diamantado de formas con auto compensación, las secuencias de rectificado de secciones múltiples, el almacenamiento de parámetros de configuración o las instrucciones de parámetros gráficas.
Aplicación de automatización modular
e-tech destaca por la colaboración con sus clientes para incrementar la productividad. A través de la modularización y automatización de procesos, se puede mejorar la eficiencia de procesos a largo plazo y mantener la estabilidad de la precisión.
La Mini Genie con sistema robótico incorporado es adecuada para piezas en series de pequeñas cantidades y con formas variadas.

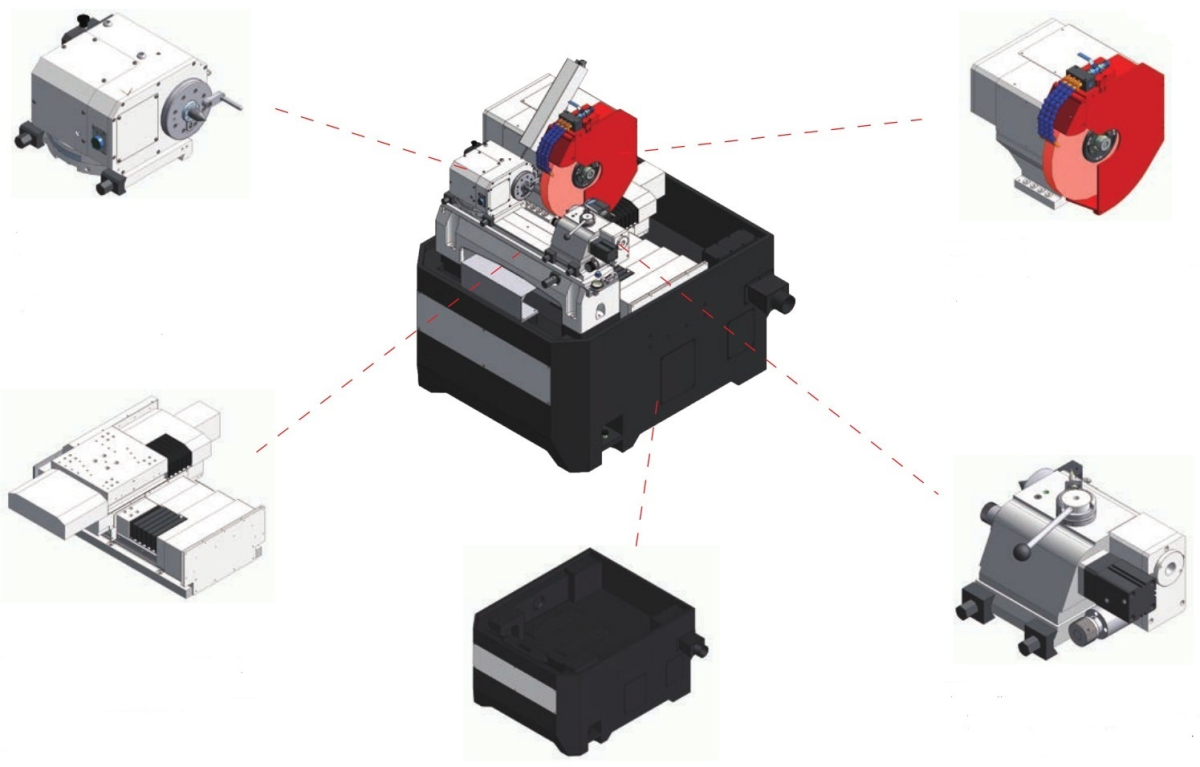

Características del diseño de la máquina
La máquina está montada sobre una base tipo bañera que está fabricada a partir de fundición Meehanite, que experimenta un envejecimiento natural y un alivio de tensión dos veces más rápida que otros materiales, con objeto de que la base de la máquina sea más estable y duradera. Dispone de dos carros montados en forma transversal que están fabricados también en fundición. Su buena termo estabilidad compensa los cambios de temperatura temporales. Incorpora además rodamientos y guías de alta calidad con escala lineal Heidenhain. El contrapunto está lubricado por baño de aceite y hace que la máquina sea más duradera. La función de ajuste micrométrico del cono del contrapunto hace que el ajuste de la pieza sea más rápido. El cabezal de trabajo dispone de un husillo de trabajo diseñado con cojinete tipo NN permitiendo una gran carga de trabajo con una precisión óptima de giro y alta rigidez. El accionamiento por servomotor ofrece una velocidad y par constantes durante la operación de rectificado. Un sistema de presurización por purga de aire mantiene las virutas de rectificado y el refrigerante fuera del cabezal de trabajo, prolongando, de esta manera, su vida útil. El cabezal de muela dispone de un husillo de trabajo diseñado con cojinete tipo NN con motor de alta potencia que proporciona potencia suficiente al diámetro exterior de 405 mm del cabezal de la muela abrasiva y mejora la eficiencia de los procesos. Se puede elegir un ángulo de 0º o de 20º para el cabezal de la muela abrasiva.
