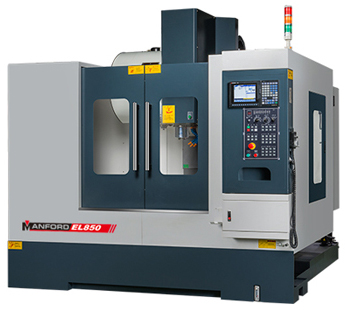

Juan Martín presenta el centro de mecanizado CNC EL850 de la taiwanesa Manford, que cuenta con una estructura invencible y una rigidez excelente.
Las guías de movimiento lineal presentan una baja fricción y no tienen problemas de adherencia y deslizamiento. Tales características son especialmente adecuadas para el corte y acabado 3D de alta velocidad. Aumenta la calidad de la superficie de la pieza, por lo que se reduce la necesidad de pulido manual.
Los motores de los ejes se acoplan directamente con husillos de bolas, con control de movimiento altamente eficiente, alta respuesta y bajo ruido.
Ventajas
- Hierro fundido Meehanite.
- Alivio de tensiones, libre de deformaciones.
- Alto coeficiente de amortiguación.
- Diseñado con el método de elementos finitos.
- Estructura de separación de aceite-refrigerante.
Características técnicas
- Tamaño de la mesa: 950 x 500 mm.
- Capacidad máxima de carga: 600 kg.
- Recorridos de los ejes X/Y/Z: 850 / 510 / 510 mm.
- Nariz del husillo a la superficie de la mesa: 140 - 650 mm.
- Centro del husillo a la superficie frontal de la columna: 556 mm.
- Velocidad del husillo: 8.000 rpm (opcional: 10.000 - 15.000 rpm).
- Transmisión del husillo y motor: correa.
- Avance rápido de X, Y y Z: 36 m/min.
- Avance de corte: 1 - 10 m/min.
- Motor del husillo: 5,5 / 7,5 kW.
- Motores de alimentación X/Y/Z: 2 kW.
- Longitud máxima de herramienta: 250 mm.
- Peso máximo de la herramienta: 7 kg.
- Dimensión de la máquina: 2.600 x 2.330 x 2.685 mm.
- Peso neto de la máquina: 3.900 kg.
- Peso bruto de la máquina: 4.100 kg.
- Sistema de control CNC: Mitsubishi E60.
Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
