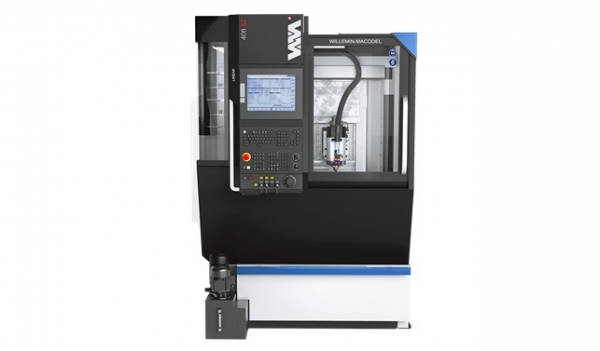

El 408S2 de Willemin-Macodel es un centro de mecanizado con 5 ejes simultáneos diseñado para mecanizar piezas prismáticas complejas comprendidas en un cubo de 80mm de lado. Está equipado con un husillo motorizado vertical con movimiento a lo largo de tres ejes ortogonales y dos ejes rotativos apilados (sistema dual) de accionamiento directo. Este divisor dual de ultra-precisión, con resolución de posicionamiento de 0,0001º, es capaz de ejecutar operaciones de fresado con una velocidad de giro de hasta 200 min-1, y operaciones de torneado en el eje C de hasta 4.000 rpm con plato de Ø 180 mm y freno hidráulico de 400 Nm, dispone de un par máximo de 38 Nm y admite una carga máxima de 15 kg, con una fuerza de sujeción de 5.500N. El eje B es de posicionamiento de la pieza y permite un movimiento angular de - 100º a + 30º con una velocidad de indexado 0º a 90º en 0,2 s.
Viene de serie con un cabezal de 0-30.000 rpm en 0,8 s (opcionalmente 42.000 rpm) con una potencia de 15 kW y un par máximo de 12 Nm, compatible con portaherramientas tipo HSK-E40, HSK-A40 o Capto C4, permitiendo usar herramientas de hasta Ø80mm y longitud de hasta 95mm y con un peso máximo de 1kg. Recorridos en X,Y,Z de 250/200/310mm y velocidad máxima de desplazamiento de 40 m/min. La aceleración en todos los ejes es de 8m/s2 dotados de una fuerza de avance 2.600 N y una resolución de movimiento de CNC de 12,5 nanómetros (0,0125 micras). La máquina está equipada con un control Fanuc 31i-B5 PLUS iHMI PRO o un control Heidenhain TNC 640. Otra ventaja que destacar es el pequeño espacio ocupado que es de 2,8 m2 (X: 1.450 mm, Y: 1.980 mm, Z: 2.100 mm).
