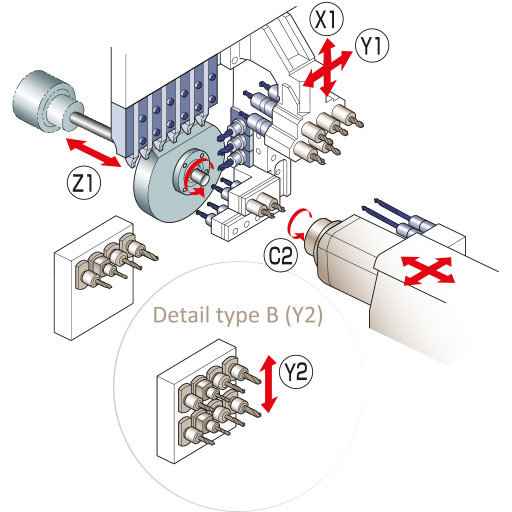

El torno automático SR-20JII con el que se puede trabajar con o sin cañón (híbrido) es muy estable, potente y flexible. Destaca especialmente el Type B, equipado con un eje Y2 para mecanizado en contraoperación. Con este eje, la estación de contra operación dispone de 8 posiciones de herramienta (fijas o accionadas). Star desde hace muchos años, entrega, instala y da soporte tecnológico a través de sus partners y distribuidores en todo el mundo, como el caso de Daunert en España.

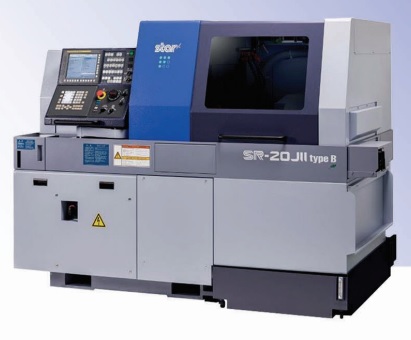

La actualización del SR-20JII type B no solo impresiona por la posibilidad de cambiar la máquina de torno de cabezal móvil a torno de cabezal fijo, sino también por una bancada un 25% más estable y una potencia significativamente mayor cuando se mecaniza con motores más potentes. También se ha ampliado el espectro con 5 herramientas de taladrado (delantero/trasero). La operación en la parte posterior se ha equipado con un eje Y2 y 8 estaciones de herramientas (guía de cola de milano).
El torno automático CNC SR-20JII de Star siempre está en evolución, con características versátiles que responden a necesidades diversas.
Hay disponibles variantes del modelo para lograr una sola máquina ideal con funciones óptimas seleccionadas:

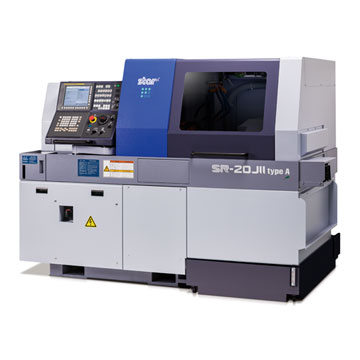

- El último modelo SR-20JII ofrece dos tipos (A y B) para responder a las demandas de una mayor flexibilidad por parte de los clientes.
- Combinando de manera flexible las funciones requeridas y seleccionando una sola máquina ideal, se logra la configuración óptima de máquina para contribuir a optimizar la fabricación en cada planta de usuario.

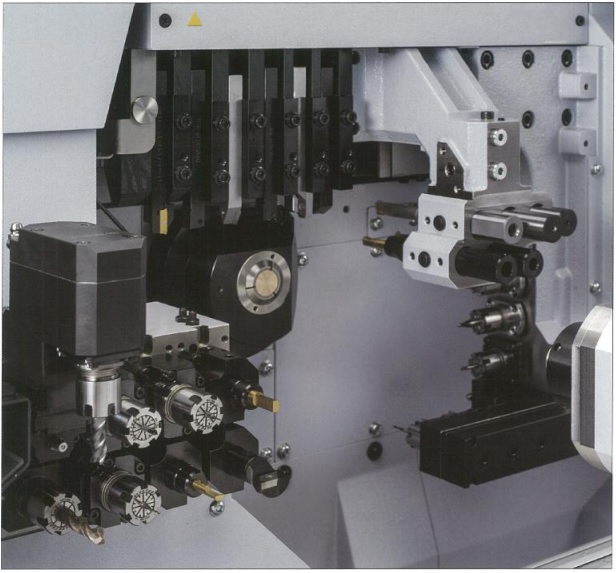

Puesto de herramientas de gran rigidez con estructura de guía deslizante inclinada
- La guía deslizante del eje Y del puesto de herramientas incorpora una estructura de cola de milano inclinada.
- Las guías deslizantes de los ejes X e Y están posicionadas cerca del punto de corte, lo que mejora la rigidez y la estabilidad de la máquina. Además, una línea recta -que pasa a través del centro del husillo de bolas que es paralelo a la guía deslizante del eje Y- y el punto de corte están cerca uno del otro, lo que reduce la carga provocada por la resistencia al corte y, de esta manera, se mejora la rigidez.
Operabilidad y capacidad de trabajo
- Características de diseño que combinan una puerta basculante de gran tamaño, una distancia reducida desde la parte frontal de la máquina hasta el cañón y una altura límite más baja en el área de trabajo mejoran aún más la accesibilidad del operario y la ergonomía.
- El panel de control móvil posibilita la operación de la mejor manera posible para el operario.
Detalles técnicos
- Sistema de control CNC: FANUC 31i-B.
- Capacidad del tanque de refrigeración: 170 l.
- Dimensiones: 2.250 x 1.200 x 1.700 mm.
- Peso: 2.200 kg.
- Consumo energético: 5,2 kVA.
- Tasa de avance rápido: 35 m/min (todos, excepto el eje C).
