Eje de medición del par con dos intervalos de medición

KTR Systems GmbH España
Tel.: 94 480 39 09 http://www.ktr.com/es

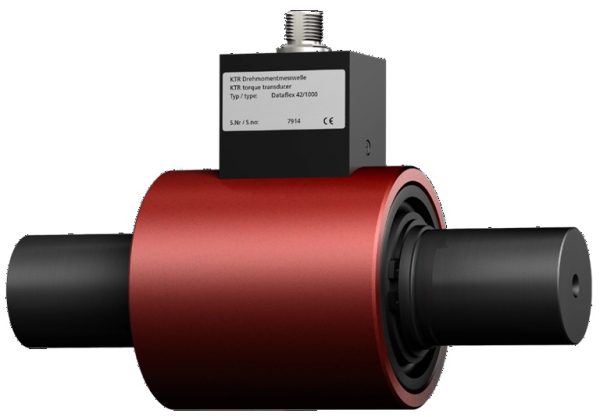

Dataflex^® es un eje de medición del par de KTR para pares de giro de hasta 20.000 Nm. Es un sensor de par de dos rangos para medir el par y la velocidad.
En la moderna tecnología de accionamiento, con sus accionamientos variables y dinámicos, la medición precisa del par y la velocidad resulta indispensable. El transductor de par Dataflex tiene dos rangos de medición y determina cuatro parámetros simultáneamente: par, velocidad, ángulo de rotación y sentido de giro. La familia de ejes de medición de precisión está disponible en once tamaños, de 10 Nm a 20 kNm.
El par se mide utilizando una tecnología de extensómetros de eficacia probada combinada con los componentes electrónicos más avanzados. El sensor de par procesa las señales sin contacto con una alta resolución de 24 bits y alcanza una precisión del 0,1% del valor final.

Características

• Sensor de dos rangos: 5:1.
• Imprecisión: 0,1%.
• Medición integrada del par.
• Señal de dirección de giro.
• Señal de salida: ± 10 voltios.

Con solo pulsar un botón, el eje de medición del par pasa a un segundo rango de medición, que es una quinta parte del valor nominal. Así se pueden medir con precisión pares mucho más pequeños sin tener que cambiar la configuración del ensayo. Además, el sistema de medición dispone de un codificador para determinar la velocidad de giro. Proporciona dos señales desfasadas 90º y una tensión continua escalable para la velocidad.
