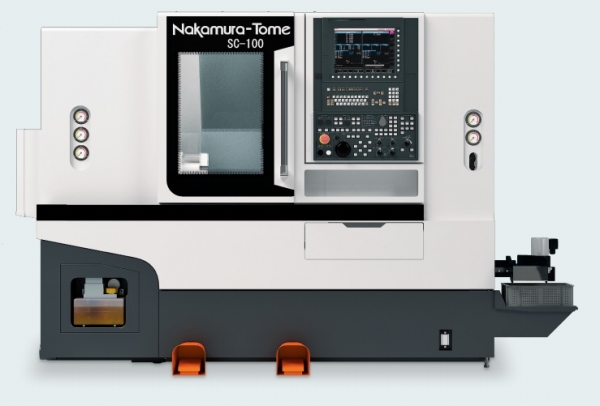

SC-100 es un centro de torneado compacto de alto rendimiento de 6 pulgadas con una torreta, que completa la línea de productos de la serie SC de Nakamura-Tome, empresa japonesa representada en España por Daunert. Los puntos de referencia de esta máquina multitarea CNC son la “alta rigidez”, la “alta precisión” y la “facilidad de uso”. Esto lo consigue a través de su estructura mecánica bien diseñada y paquetes flexibles, lo que permite mecanizar una amplia gama de piezas, satisfaciendo diversas necesidades del mercado. Pero sin perder la simplicidad y cubriendo más allá de las expectativas.
Una máquina compacta con altas capacidades de mecanizado
SC-100 es una máquina multitarea CNC compacta de alta precisión y de primera clase, con mecanizado de alto rendimiento en un espacio reducido, que es uno de los méritos de las máquinas Nakamura-Tome. Además del fresado y el eje Y, que son un equipamiento estándar, hay varios paquetes disponibles para responder a las necesidades de diversos sectores bajo los conceptos de alto rendimiento y confiabilidad.
El nuevo diseño de la bancada, con un centro de gravedad bajo, hace a la máquina más robusta, siendo esta la base de la SC-100 y contribuyendo a dotarla de una alta rigidez. Este nuevo diseño ha contemplado otros aspectos como obtener una mejor evacuación de las virutas y una mejor accesibilidad para la puesta a punto de la máquina. Este nuevo diseño se ha realizado para incorporar como equipamiento estándar un eje Y con un recorrido de 80 mm (±40 mm) permitiendo opciones de fresado gracias a un motor de 7,1/2,2 kW con una velocidad máxima de 6.000 min-1. Este eje Y complementa a los ejes X y Z con un recorrido de 150 mm y 400 mm respectivamente. Las velocidades de avance rápido que se pueden conseguir son las siguientes: X: 20 m/min., Z: 36 m/min., Y: 6 m/min.
Sobre esta nueva estructura se monta un segundo cabezal con una capacidad de diámetro de paso de barra de 42 mm accionado con un motor de 7,5/5,5kW, con una capacidad de giro de 6.000 min-1. Esto permite trabajar en los extremos de piezas cilíndrica o 6 caras en el caso de ser piezas prismáticas. Este segundo cabezal complementa al cabezal principal dotado de 11/7,5 kW y 5.000 min-1 con eje C y un diámetro de paso de barra de 51 mm.
Para dar respuesta a las capacidades de torneado, fresado y multitarea en general, dispone de una torreta de 12 o 24 estaciones permitiendo un máximo de 24 herramientas, de las cuales 12 pueden estar motorizadas con velocidades de hasta 6.000 min-1. En el caso de herramientas de fresado los diámetros pueden variar entre los diámetros de 1 a 14 mm.
Todas estas características entran en tan sólo un espacio ocupado en planta de 2 268 x 1.700 mm (con especificaciones estándar) y una altura de 1.780 mm lo que la hace una máquina muy compacta ocupando un especio pequeño en el taller para las capacidades de mecanizado que permite, admitiendo piezas de hasta 400 mm de longitud en el modelo estándar y 300 mm en el caso de incorporar contrapunto y con diámetro máximo de torneado de 230 mm y un diámetro de torneado estándar de 180 mm.
En cuanto al aspecto ecológico, la máquina dispone de una unidad hidráulica tipo, respetuosa con el medio ambiente con una reducción del 21% de consumo eléctrico respecto a modelos anteriores y con 100% de recuperación del aceite lubricante (especificación estándar / valor teórico).
Una máquina dotada de funciones avanzadas

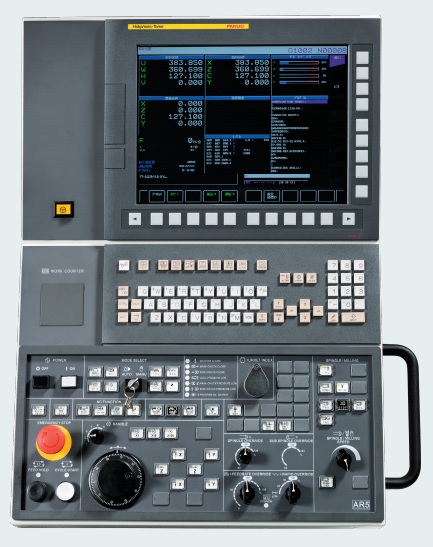

Un factor diferenciador de esta máquina está en las funciones avanzadas de las que dispone para complementar a las funciones electromecánicas. Las funciones más resaltables están orientadas a mejorar la precisión, la seguridad del mecanizado, la facilidad de uso, etc.
