Estación de estampado

Hoffmann Iberia Quality Tools, S.L.
Tel.: 900 90 07 28 www.hoffmann-group.com

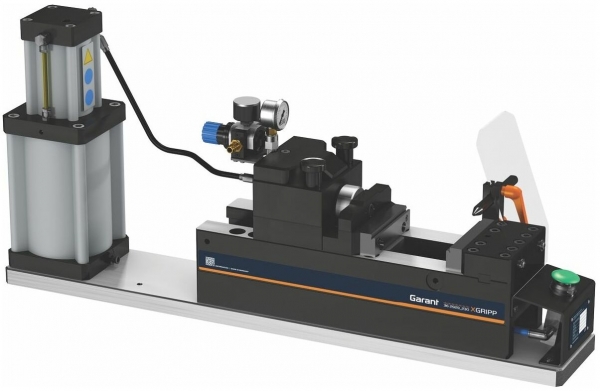

Hoffmann Group presenta la estación de estampado XGRIPP de su marca premium Garant. La técnica de estampado es una tecnología en la que se dota a la pieza de trabajo a sujetar de un contorno definido fuera de la máquina-herramienta antes de sujetarla de manera precisa con un tornillo de banco. Las situaciones de sujeción especiales que requieren una elevada fuerza de retención y en las que existe peligro de deformación en la pieza de trabajo se pueden reparar con seguridad gracias al estampado previo. La técnica de estampación es una solución óptima sobre todo para el mecanizado de 5 lados, el cual pretende conseguir una accesibilidad óptima.

Características

• Posibilidad de estampado de materiales de hasta 45 HRC (resistencia a la tracción de 1.450 N/mm²).
• Máxima fuerza de estampado: 180 kN (18 t); desarrollo lineal de la fuerza de estampado.
• Ajuste de la presión de estampado neumática de entre 0,5 y 6,5 bar.
• Ajuste rápido en intervalos de 30 mm.
• Ajuste fino mediante tornillo moleteado.
• Todo se puede utilizar de forma CE sobre una placa base, de forma segura y compacta como una unidad.
• Botón de accionamiento directamente en la estación de estampado y, por lo tanto, no existen tubos flexibles neumáticos fuera de la estación.
• Ventaja: sujeción en unión positiva en mordazas de sujeción incluso con fuerza de sujeción baja.
• Aplicación: para el estampado previo de componentes especialmente duros o inestables.
• Volumen de suministro: placa base, transmisor de presión, estación de estampado, placa de protección, mordazas de estampado, tope de la pieza de trabajo, regleta de asiento.
