Fresado de desbaste eficiente con plaquitas cerámicas para mecanizado de alto avance

Iscar
Tel.: 93 594 64 84 http://www.iscarib.es

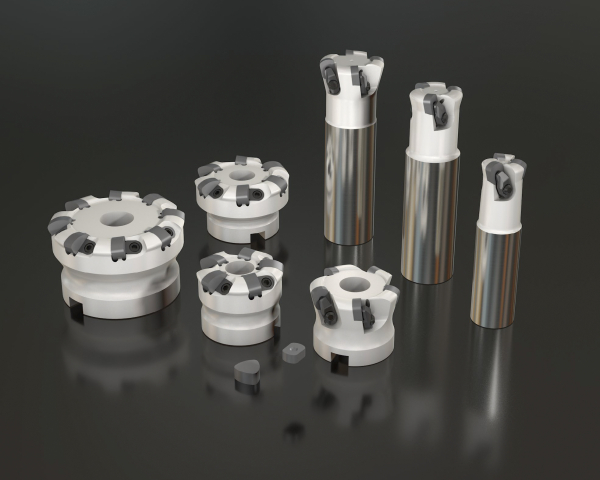

Iscar -amplía la familia CER-MILL de fresas con plaquitas intercambiables cerámicas con nuevos diseños destinados al fresado productivo de alto avance de superaleaciones a altas temperaturas con base níquel y fundición. Los nuevos diseños corresponden a dos tipos de plaquitas: EFN WDNX 4-E04 y FFN WNGF 1207-E04, con sus fresas respectivas. Las plaquitas están diseñadas con filos de corte de amplio radio, específicas para el fresado con alto avance.

EFN WDNX 0904-E04
EFN WDNX 0904-E04 es una plaquita cerámica de 9 mm y doble cara, con cuatro filos de corte (dos en la parte superior y dos en la inferior). Dispone de rompevirutas para aumentar el rendimiento y facilitar la evacuación de virutas. Se fabrica en calidad cerámica IS35.
Las fresas que montan estas plaquitas permiten una profundidad de corte máxima de 1,5 mm y se presentan en diferentes configuraciones: fresas con mango integral EFN ED…09X de 25, 32 y 40 mm de diámetro y fresas de planear EFN FD50-5-22-09X de 50 mm de diámetro con agujero central de 22 mm de diámetro. La fijación de la plaquita es mediante una pinza en la parte superior. Ambas caras de la plaquita disponen de una cavidad central. Cuando la plaquita se encuentra montada en el asiento de la fresa, el extremo de la pinza superior aprieta esta cavidad, garantizando una fijación de la plaquita rígida y segura.
El par de apriete de la plaquita es de 1,5 Nm.

FFN WNGF 1207-E04
FFN WNGF 1207-E04 es una plaquita cerámica neutra de doble cara de 12 mm. Tiene forma triangular curvada con seis filos de corte (tres en cada cara) y se fabrica en la calidad cerámica IS35 SiAlON.
Las fresas que montan estas plaquitas permiten una profundidad de corte máxima de 2,5 mm. Se trata de fresas huecas de 50, 63 y 80 mm de diámetro, denominadas FFN D…-12F. La forma de la plaquita y su robusta estructura, junto con el diseño del asiento, garantizan una gran estabilidad. Esto, en combinación con la cuña utilizada para fijar la plaquita, da como resultado una fijación de extraordinaria fiabilidad, aumentando la capacidad de la fresa para soportar grandes cargas durante el mecanizado.
