Herramienta de ranurado y tronzado con refrigeración de precisión

Walter Tools Ibérica, S.A.U.
Tel.: 93 479 67 60 http://www.walter-tools.com

Walter presenta el sistema patentado de tronzado Walter Cut G4014-P/DX18 con SmartLock.

La herramienta

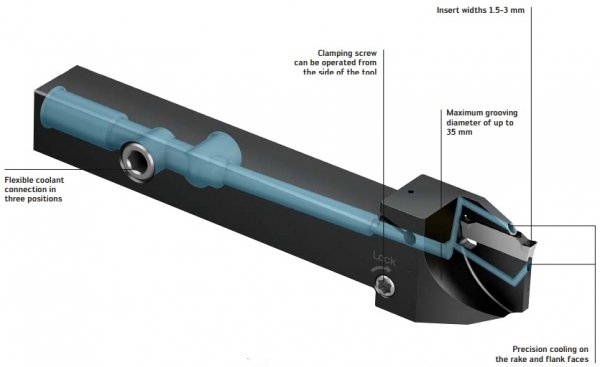

• Herramienta patentada de ranurado y tronzado G4014-P/DX18 con refrigeración de precisión.
• Sujeción lateral de tornillo para facilitar el cambio de plaquita.
• Nuevo método de sujeción: fuerzas de sujeción un 30% superiores en comparación con las herramientas convencionales del mercado.
• Enganche positivo patentado en la superficie de localización de la plaquita.
• Tamaños de mango: 10 x 10, 12 x 12, 16 x 16, 20 x 20 mm.

La plaquita intercambiable

• Plaquitas de corte DX18 de doble filo con segundo prisma.
• Anchuras de plaquita: 1,5 / 2,0 / 2,5 / 3,0 mm.
• Geometrías de formación de viruta: CE4, CF5, CF6 y GD6.
• Calidades: WSM23S, WSM33S, WSM43S, WKP23S.

La aplicación

• Torno automático y máquinas multihusillo con hasta 150 bar de presión de refrigerante.
• Tronzado con poca formación de rebabas y pepitas (mediante plaquitas de tronzado en ángulo de 6°, 7° y 15°).
• Ranurado y tronzado a lo largo del husillo principal o contrahusillo hasta 35 mm de diámetro, para un uso flexible.
• Para componentes reemplazables (ya que se puede modificar la operación de la herramienta).
