Herramientas de tronzado sobre el eje Y, adaptadores modulares y nueva plaquita

Iscar Ibérica, S.A.
Tel.: 93 594 64 84 www.iscarib.es

Iscar presenta herramientas de tronzado sobre el eje Y para máquinas multifunción y centros de torneado, con los adaptadores cuadrados TANG-GRIP y DO-GRIP existentes y los nuevos adaptadores modulares TANG-GRIP.

Herramientas para tronzado sobre el eje Y para máquinas multifunción con adaptadores cuadrados TANG-GRIP y DO-GRIP (TGAQ y DGAQ) montados en los nuevos bloques soporte intermedios, para barras de hasta 82 mm de diámetro
Los bloques soporte intermedios LOGIQFGRIP Y AXIS están diseñados para operaciones de tronzado de elevada productividad en máquinas multifunción.

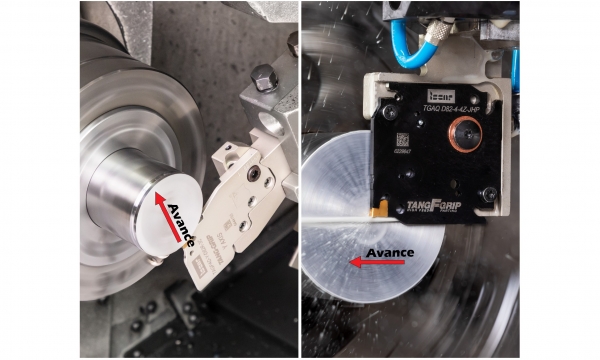

El nuevo sistema puede realizar operaciones de tronzado con alto avance en la dirección del Eje Y y es también una opción para mecanizado en la dirección del Eje X (solo en máquinas multifunción), utilizando los mismos adaptadores cuadrados estándar TGAQ y DGAQ D82.
Estas son sus características:

• Nuevo bloque soporte prismático que monta en los bloques de herramientas de Iscar para lamas de 32 mm.
• Diseñados para montar adaptadores estándar TGAQ D82 para plaquitas TANG-GRIP y DGAQ D82 para plaquitas DO-GRIP.
• Sistema de tronzado con excelente estabilidad y sin vibraciones en comparación con los métodos convencionales, gracias al apoyo inferior total del adaptador.
• Garantiza una elevada calidad superficial y rectitud de la pieza.
• Elevada rigidez y robustez de la lama que permite avances muy altos y una mayor productividad.
• Para operaciones económicas de tronzado de barras de hasta Ø 82 mm con plaquitas más estrechas, lo que contribuye a obtener un significativo ahorro en materia prima.
• Garantiza una elevada productividad, especialmente cuando se utilizan con plaquitas TAG N…HF con un avance de hasta 0,4 mm/v.
• También se pueden utilizar en la dirección del Eje X, solo en máquinas multifunción (es necesario retirar el pasador desequivocador).
• Para todas la plaquitas TANG-GRIP y DO-GRIP estándar de 2 a 5 mm de ancho.
• No necesita puesta a punto tras la sustitución del asiento.
• Un mismo bloque puede montar diferentes adaptadores.
• Las herramientas y adaptadores están diseñados para refrigeración JET-CUT hasta 140 bar.
• Se abren las puertas a nuevas aplicaciones.
• Adaptadores económicos con 2 o 4 asientos.
