Kistler y Nidec SYS presentan el nuevo sistema de aseguramiento de la calidad Inline Vision & Weld, una solución totalmente integrada para la tecnología de estampación. El sistema combina la inspección óptica de calidad de cintas perforadas de Kistler con la tecnología de corte y soldadura láser servocontrolada de manera precisa de Nidec SYS. Inline Vision & Weld permite a los usuarios devanar exclusivamente piezas OK en la bobina de piezas punzonadas en una cinta sin costuras. Ambas empresas presentaron la solución de forma conjunta en la feria Stanztec, que se celebró del 25 al 27 de junio en Pforzheim (Alemania).

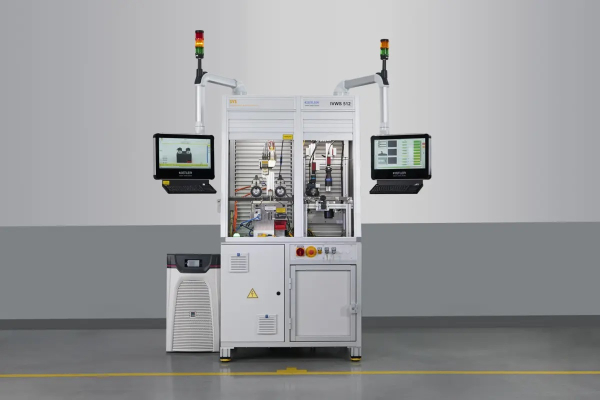

Inline Vision & Weld (IVWS) encuentra y extrae todas las piezas NOK en la producción de piezas perforadas. El nuevo sistema de control de calidad combina la célula de inspección óptica KVC 621 de Kistler con el sistema Cutting Welding 2.0 de alta precisión de Nidec SYS. El sistema examina las piezas de prueba individuales para determinar la precisión dimensional y los defectos superficiales relevantes. Si detecta un defecto de este tipo, el sistema separa la pieza NOK correspondiente y suelda con precisión la cinta perforada en el proceso en línea. Esto garantiza que en la bobina sólo haya piezas correctas, que los procesos posteriores estén asegurados y que se satisfagan estándares de alta calidad como los de la industria automovilística.
Inline Vision & Weld minimiza las interrupciones en la producción y mejora la eficiencia
La parte óptica del sistema de control de calidad aloja hasta cuatro estaciones de cámara integradas en su carcasa de 1.100 mm de ancho y utiliza un control PLC de malla estrecha para inspeccionar de forma fiable cada pieza, incluso con tiempos de ciclo de hasta 2.000 piezas por minuto. La tecnología de corte y soldadura láser se combina a la perfección con el control óptico de calidad. La herramienta de corte funciona de forma fiable gracias a su tecnología de matriz progresiva y corta la cinta perforada en parámetros constantes. Gracias a la tecnología de soldadura autónoma integrada y a las técnicas de soldadura más modernas, la composición de las cintas es reproducible.
