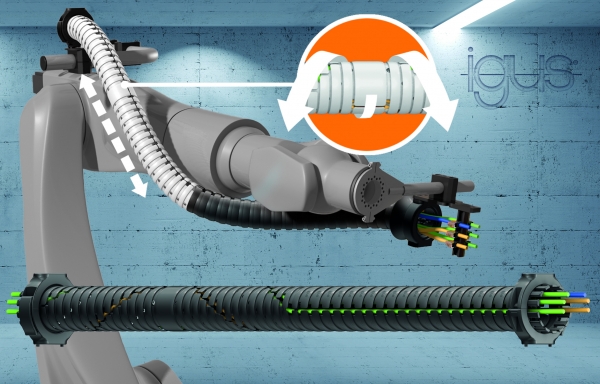

La cadena portacables triflex TRX de igus ahorra espacio en el robot

Para garantizar que los cables de los robots industriales pueden guiarse de forma segura, fácil y compacta, igus ha desarrollado la cadena portacables triflex TRX para movimientos en cuatro dimensiones. El nuevo diseño de prueba sustituye a los clásicos paquetes energéticos y sistemas de retracción para robots. Su característica especial es un 40% de longitud de retracción garantizada por un mecanismo telescópico único dentro de la cadena, que permite a los usuarios ahorrar espacio en el tercer eje de su robot, hasta un 83% de peso y los elevados costes de los sistemas de retracción.
El uso de las cadenas portacables para movimientos 3D triflex R de igus está muy extendido en la industria para el guiado seguro de cables y tubos en robots. Hasta ahora, se han utilizado sistemas de retracción en el tercer eje para garantizar que, durante el movimiento del sistema de cadenas portacables, no se creen bucles que puedan obstaculizar al robot. “Sin embargo, los ejes de los robots ofrecen cada vez menos espacio, por lo que era necesaria una nueva solución”, afirma Jörg Ottersbach, director de Sistemas de Cadenas Portacables de igus GmbH. Dicho y hecho, el sistema triflex TRX se desarrolló basándose en la cadena portacables triflex R. Este sistema consiste en una cadena portacables con movimientos en 4D en la que ya está integrado el sistema de retracción. “Con TRX, hemos creado una cadena que ahorra espacio y que se puede fijar directamente y de forma compacta en el tercer eje. El sistema de suministro de energía gira sobre sí mismo, se alarga y se acorta en espiral como en una extracción telescópica hasta un 40%”, afirma Jörg Ottersbach. Para ello, igus confía en una banda de goma integrada y una conexión por tornillo en el mecanismo único. La banda siempre lleva los eslabones de la cadena de vuelta a su punto de partida, y la fuerza de retracción se puede ajustar a través de ella. Los cables y tubos se colocan en el interior del sistema en forma de espiral y se guían de forma segura durante el movimiento con la ayuda de la cadena. Además, el cableado está fijado en el centro de la TRX para que no se salga de su posición cuando se tira de ella.
