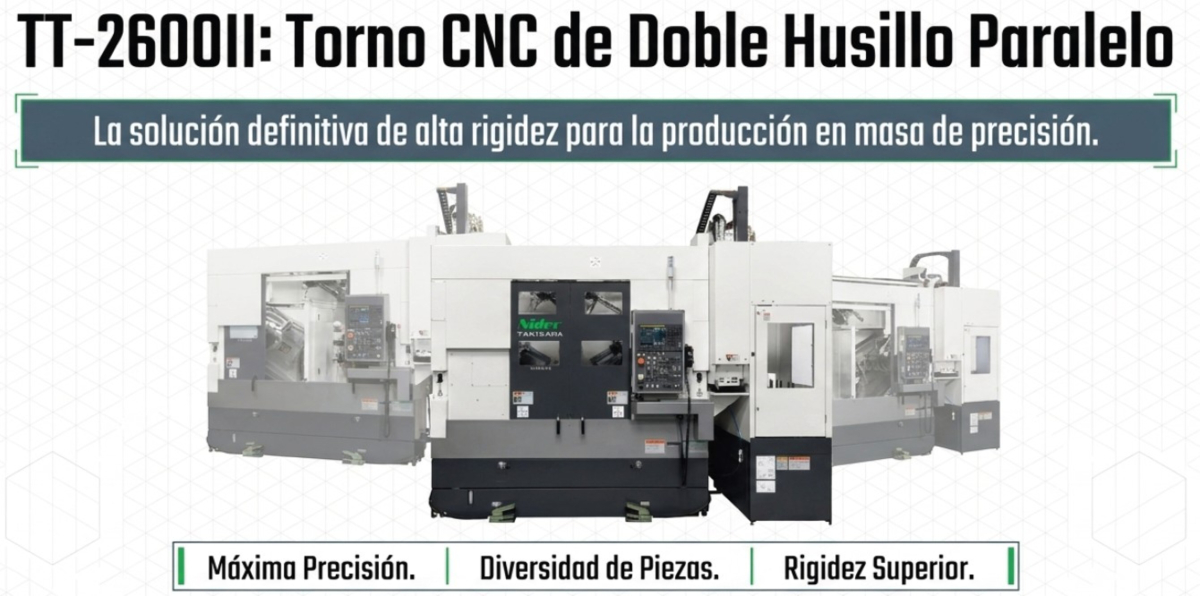

En el actual ecosistema de fabricación, los directores de planta se enfrentan a un dilema crítico: la presión por alcanzar volúmenes de producción masivos frente a la exigencia de mantener tolerancias milimétricas. Históricamente, la velocidad extrema ha sido enemiga de la integridad estructural de la pieza. Sin embargo, el Takisawa TT-2600II, un torno CNC de doble husillo paralelo, rompe esta dicotomía. No se trata simplemente de una máquina más rápida, sino de una respuesta de ingeniería estratégica diseñada para maximizar el rendimiento sin comprometer la repetibilidad, redefiniendo lo que los tomadores de decisiones deben esperar de una célula de producción autónoma.
El secreto de la estabilidad: Una bancada dividida para una precisión indivisible
La verdadera precisión no se mide en el software, sino en la capacidad de la máquina para absorber vibraciones bajo carga pesada. El TT-2600II implementa el concepto de "Aseguramiento de la Rigidez de la Máquina" (Securing Machine Rigidity) mediante una arquitectura de bancada separada para los lados izquierdo y derecho. Esta división física es fundamental para anular la interferencia mutua durante el mecanizado simultáneo.

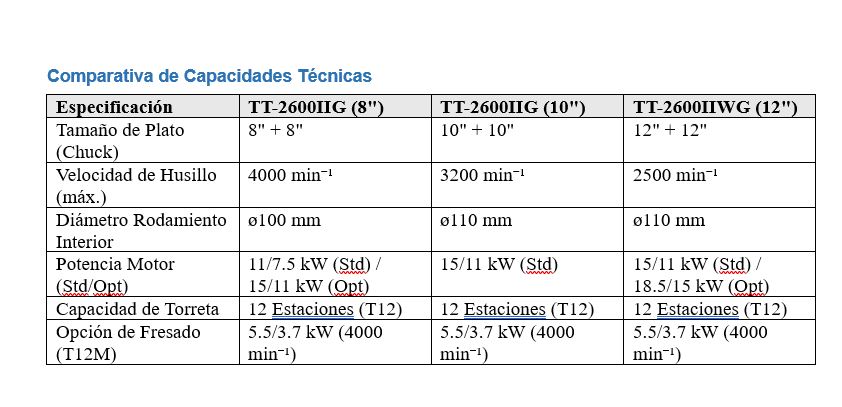

A diferencia de los competidores que utilizan guías lineales convencionales, Takisawa apuesta por guías prismáticas cuadradas, endurecidas y rectificadas. La naturaleza de estas guías, a menudo terminadas mediante técnicas de rascado manual o rectificado de alta precisión, proporciona una superficie de contacto superior que es la base del "Corte Pesado" (Heavy Cutting). Además, el diseño posee una estructura de centro de gravedad bajo, lo que permite la transición entre platos de 8", 10" y hasta 12" sin pérdida de estabilidad dimensional.

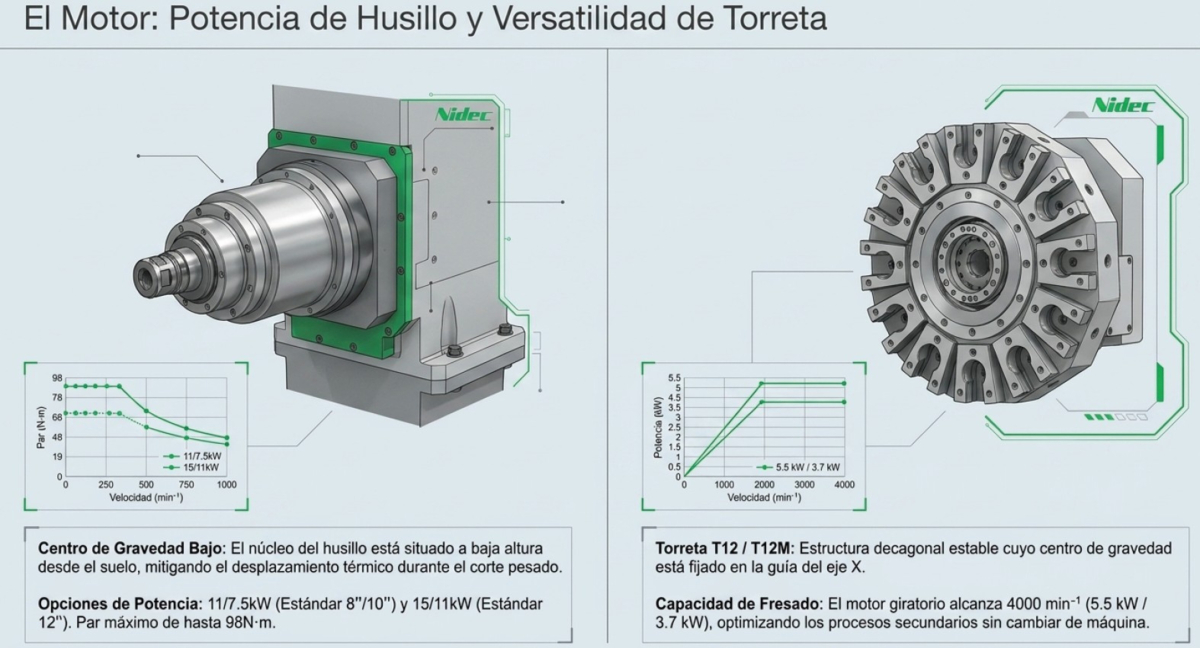

Dispone de torretas de 12 estaciones, con opciones para solo torneado o torneado/fresado (tipo M), estas últimas equipadas con un motor de herramienta rotativa de 5.5 kW.
Es de resaltar la situación del sistema de guiado justo debajo de la torreta lo cual minimiza el voladizo y la flexión, asegurando que la energía del corte se transfiera a la bancada y no a la herramienta, optimizando así el Costo Total de Propiedad (TCO) al prolongar la vida útil de los insertos.
Adiós a los tiempos muertos: El cargador de pórtico como estándar, no como lujo
La rentabilidad en la producción en masa no se gana en el tiempo de corte, sino en la eliminación del "tiempo no operativo" (Non-Operating Time). El TT-2600II integra de serie un Cargador de Pórtico de Alta Velocidad (High-Speed Gantry Loader), lo que transforma la unidad en una solución "llave en mano" (turn-key) capaz de operar con total autonomía.
El cargador está optimizado para diferentes tamaños de piezas según el modelo de máquina, manteniendo velocidades de desplazamiento líderes en su clase:
- Velocidades de desplazamiento: Para el modelo de 8 pulgadas, alcanza los 150 m/min en el eje X (longitudinal) y 170 m/min en el eje Y (vertical). En modelos de 12 pulgadas, las velocidades son de 100 m/min en ambos ejes.
- Capacidad de carga: Puede manejar piezas de hasta 4 kg (x2) en el modelo de 8" y hasta 8 kg (x2) en los modelos de 10" y 12".
- Diseño mecánico: Se ha bajado el centro de gravedad del cargador y se ha mejorado el eje para lograr un movimiento más rápido y silencioso, optimizando así el tiempo de ciclo.
El cargador de pórtico no funciona de forma aislada, sino que es el núcleo de una celda automatizada:
- Dispositivo de inversión: Permite el mecanizado automático de la cara y el dorso de la pieza en una sola secuencia.
- Unidades periféricas modulares: El sistema es compatible con unidades de medición, lavado y posicionamiento, lo que permite crear líneas de producción completas y automatizadas.
- Alimentadores de piezas: Ofrece una capacidad de carga de 14 a 16 palets, con una capacidad de carga por palet de hasta 70 kg.
Este sistema de carga es fundamental para que la serie TT-2600II sea una solución de fabricación de alta precisión y producción en masa, minimizando la intervención humana y maximizando la utilización de la máquina.
Es de destacar dentro de este punto el dispositivo de inversión que permite el mecanizado automático de ambas caras de la pieza en un solo ciclo y la configuración “overlap” en su especificación tipo D, que permite que un cargador acceda al lado opuesto de la máquina, lo que garantiza la continuidad de la producción incluso si una sección del cargador requiere mantenimiento.

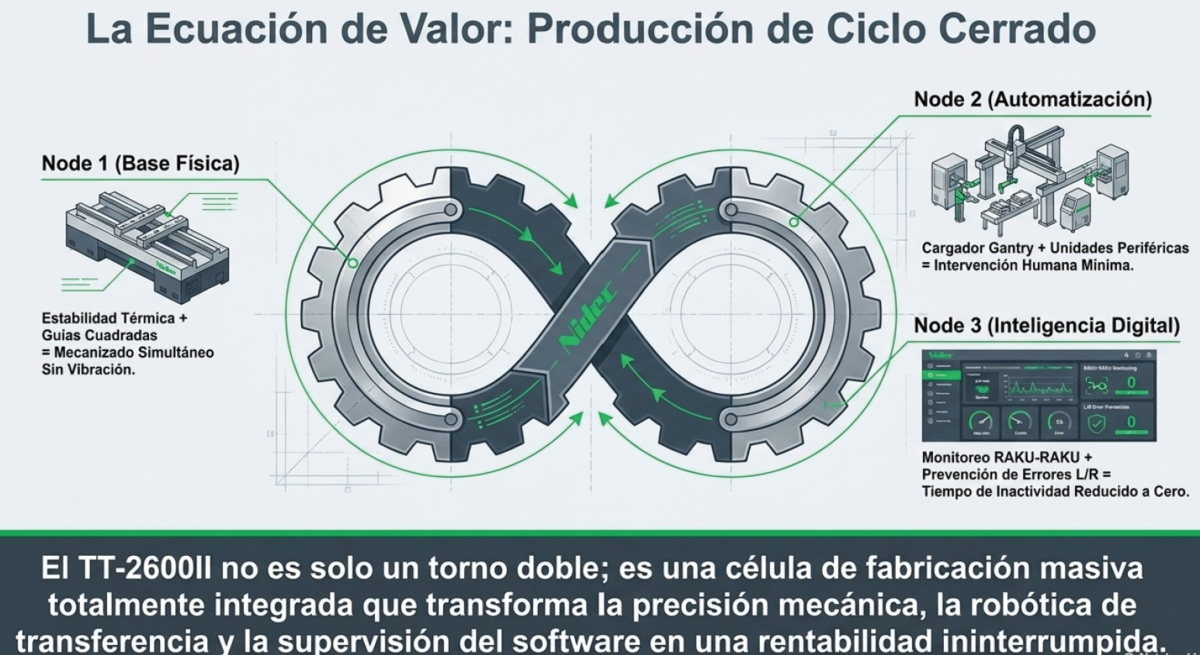

Esta velocidad de desplazamiento, combinada con la integración nativa, convierte al equipo en una célula de producción autónoma que elimina la variabilidad del factor humano en la carga y descarga. Estratégicamente, esto permite a las empresas escalar su producción sin depender de un aumento proporcional en la mano de obra especializada.
Software RAKU-RAKU: Inteligencia aplicada a la complejidad industrial
El RAKU-RAKU Monitor 3 es un software multifuncional incluido como estándar en las máquinas con especificación de cargador de la serie Takisawa TT-2600II. Su objetivo es facilitar la gestión operativa mediante diversas funciones de monitoreo y control.
A continuación, se detallan sus especificaciones y capacidades principales.
