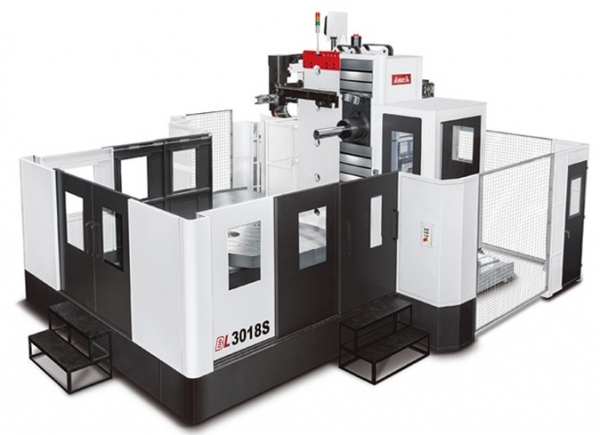

Juan Martín presenta las mandrinadoras horizontales BL Series de Awea.
Características generales
- Control de 5 ejes (X, Y, Z, W, B); procesamiento simultáneo de 4 ejes.
- Estructura de columna móvil con base independiente de ejes X y Z, logrando una rigidez estructural y precisión axial excelentes.
- Sistema de husillo modular tipo pluma o tipo carnero para satisfacer las necesidades de procesamiento de moldes o piezas de precisión.
- La mesa de trabajo del eje B está controlada a través de CNC e indexada a cualquier ángulo.
- Los ejes X/Y/Z están equipados con una escala óptica a alta resolución para proporcionar una precisión de mecanizado extrema.
- Almacén de herramientas tipo brazo de 40 / 60 herramientas; carga máxima de herramienta de 25 kg con carga máxima de almacén de herramientas de 600 kg.
Especificaciones técnicas
- Recorrido del eje X: de 2.000 a 4.000 mm.
- Recorrido del eje Y: 1.800 o 2.400 mm.
- Recorrido del eje Z: 1.300 mm (opcional: 1.700 mm).
- Recorrido del eje W: 600 mm.
- Tamaño de la mesa: 1.600 x 1.800 mm.
- Tamaño del husillo de mandrinado: tipo pluma Ø 120 / tipo carnero 480 x 470.
- Capacidad de carga de la mesa: 12.000 kg (opcional: 15.000 kg).
- Velocidad del husillo: caja de engranajes de 2 etapas, 2.400 rpm / incorporada, 6.000 rpm (opcional: 8.000 rpm).
- Motor de husillo: 22 / 26 kW (cont. / 30 min).
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
