Mapal facilita el mecanizado rentable y preciso de máquinas de pistones axiales

Mapal -representada en España por Ayma Herramientas- ha examinado cuidadosamente los componentes críticos de la industria de la tecnología de energía fluida y su mecanizado completo. Un ejemplo de ello es la máquina de pistones axiales. Su fabricación en serie y el mecanizado de sus diferentes componentes plantean numerosos retos tanto para el mecanizado como para las herramientas individuales. Los expertos de Mapal han desarrollado una solución que reduce el tiempo de mecanizado solo del bloque de cilindros en un 19% para un cliente.
“Los fabricantes de máquinas de pistones axiales las fabrican en series medianas y grandes”, afirma Tobias Stolz, director de Componentes de Mecanizado General de Mapal. Se requiere un alto grado de precisión para mecanizar las piezas individuales de las unidades. Mapal es experta en combinar grandes cantidades y precisión. De esta manera, ha podido mejorar de manera considerable los procesos y ahorrar costes a los clientes del sector de la energía fluida. Mapal también tiene en su portfolio todos los productos necesarios para mecanizar completamente los componentes individuales. Por lo tanto, la máquina de pistones axiales era una elección obvia para Mapal como componente en el que enfocarse. Los expertos desarrollaron un proceso modelo que han puesto en práctica con éxito (con ajustes individuales) para los clientes.

Diferentes soluciones para cada componente

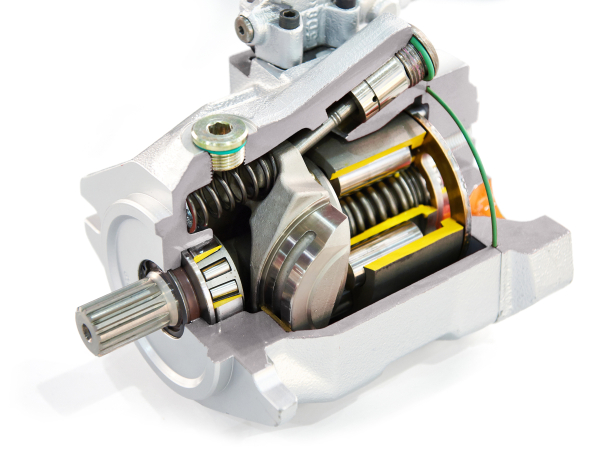

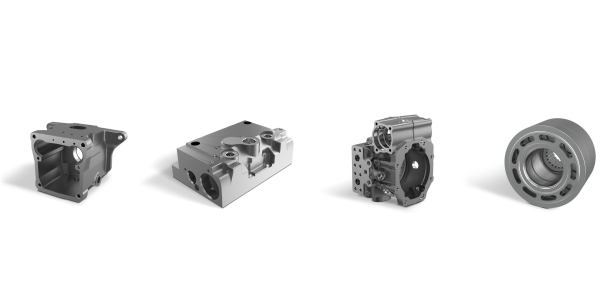

La máquina de pistones axiales se compone de la carcasa de los componentes, la unidad de ajuste, la carcasa de la placa de puertos y el bloque de cilindros.

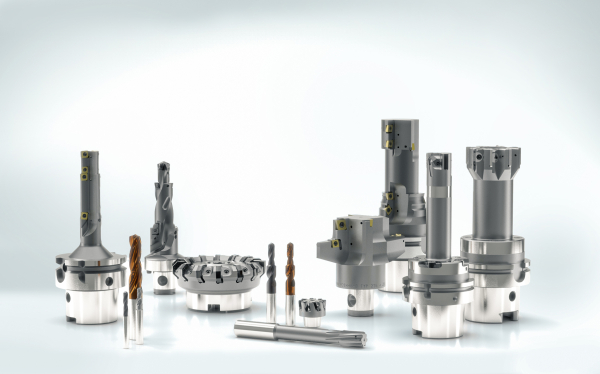

Al mecanizar la carcasa de EN-GJL-250, que proporciona protección a la unidad, el mecanizado del avellanador de fuga de aceite es una tarea central. Mapal recomienda para ello una herramienta de mandrinado modular, que resulta especialmente rentable gracias a la broca con cabezal intercambiable TTD y a las plaquitas intercambiables. Para mecanizar las diferentes superficies de la carcasa, se utilizan fresas de la gama NeoMill.
