MAPAL optimiza el mecanizado de los cigüeñales y los asientos de válvulas

Aunque la producción de vehículos con motores de combustión ha disminuido, las cifras siguen siendo considerablemente altas, con aproximadamente 75 millones de unidades fabricadas cada año. Esto demuestra, que aún existe un fuerte interés en optimizar los procesos de fabricación en serie. En este contexto, MAPAL – representada en España por Ayma Herramientas - contribuye con soluciones innovadoras de herramientas adaptadas a las necesidades de los motores de combustión modernos y también de los sistemas híbridos.
La industria de automoción prioriza constantemente la reducción de los tiempos de ciclo y la minimización de los costos por pieza. Con dos ejemplos, como la de la fabricación de cigüeñales y el mecanizado de los asientos de válvulas, MAPAL demuestra cómo es posible alcanzar este objetivo integrando etapas de mecanizado y aplicando tecnologías de herramientas innovadoras.

Solución integral para taladrar y desbarbar
La necesidad de reducir peso —y, en consecuencia, el consumo de combustible— no se limita a los componentes tradicionales como el cigüeñal. Para lograr una disminución de masa, se incorpora un orificio central de alivio que atraviesa toda la pieza. Dado el diseño del cigüeñal, la herramienta debe entrar y salir del material varias veces durante el proceso de mecanizado, una dinámica que varía según la cantidad de cilindros del motor.

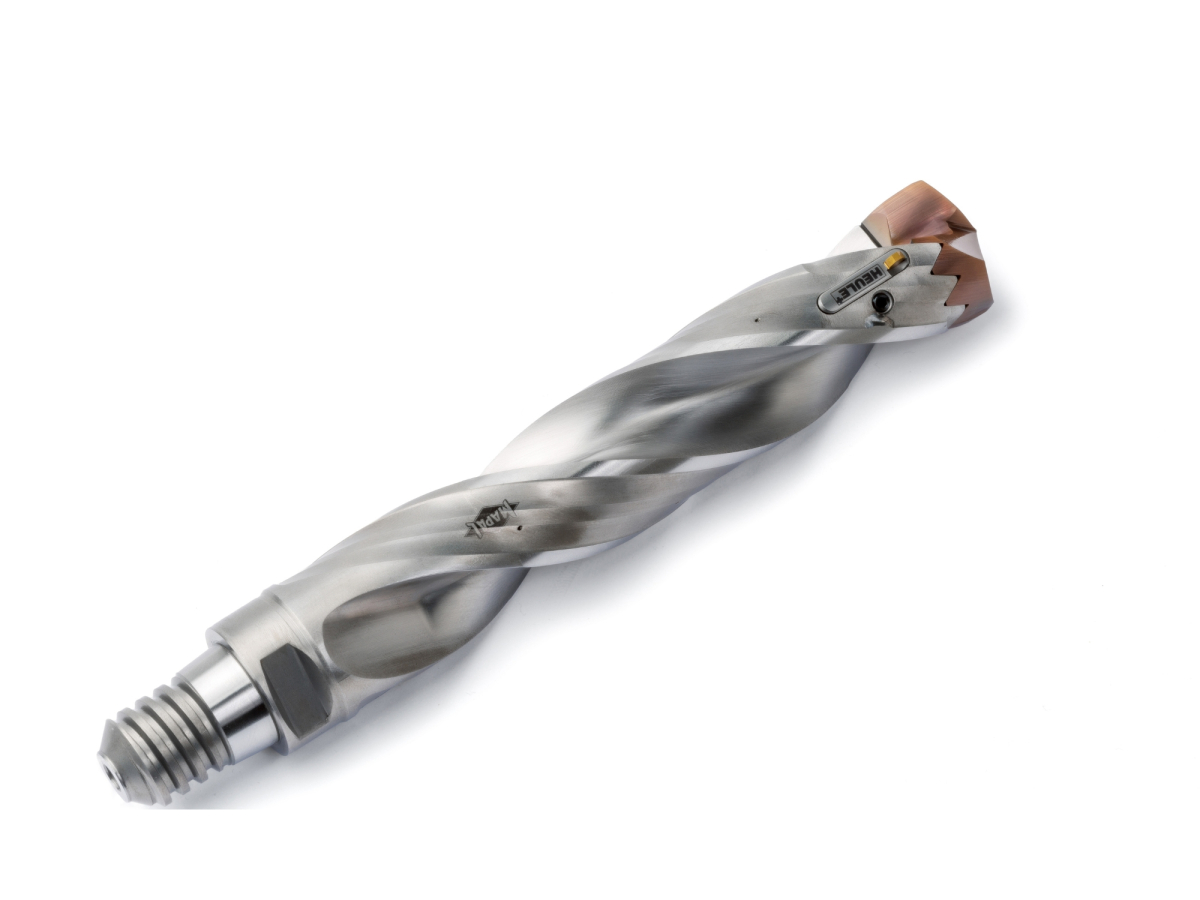

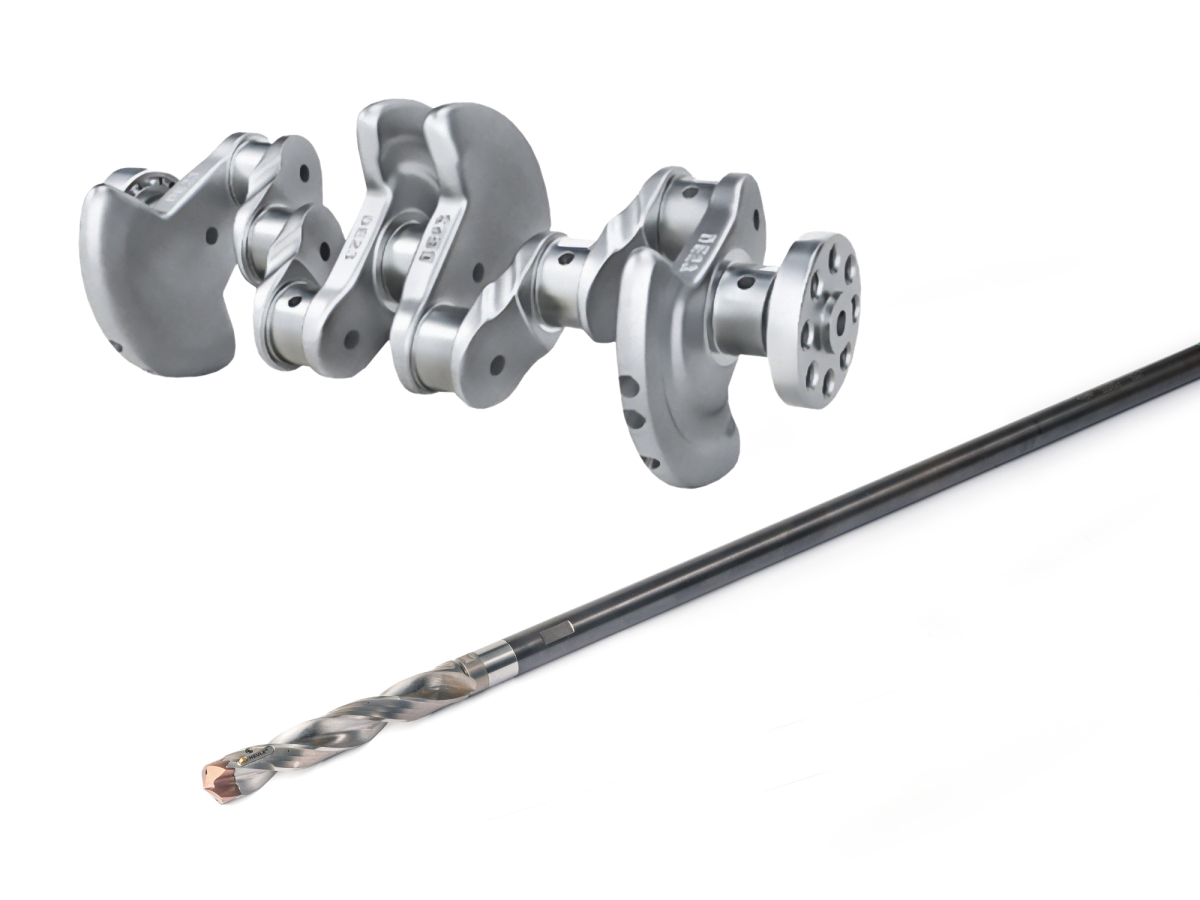

Esto también determina la longitud de la broca. Para procesar todo el cigüeñal de una sola vez, se requieren herramientas con longitudes de entre 600 y 800 mm. MAPAL lo consigue mediante un sistema modular. El cuerpo de la broca es un portabrocas especial para las cabezas intercambiables con conexión TTS (Sistema de Transferencia de Par) que garantiza una unión extremadamente estable. La conexión MAPAL ofrece una transmisión óptima del par y una alta precisión de cambio y excentricidad radial. Para obtener la longitud de herramienta deseada, el portabrocas se atornilla a una extensión. Las puntas de las cabezas intercambiable TTD, están disponibles con diferentes diseños geométricos según el rendimiento de la máquina.

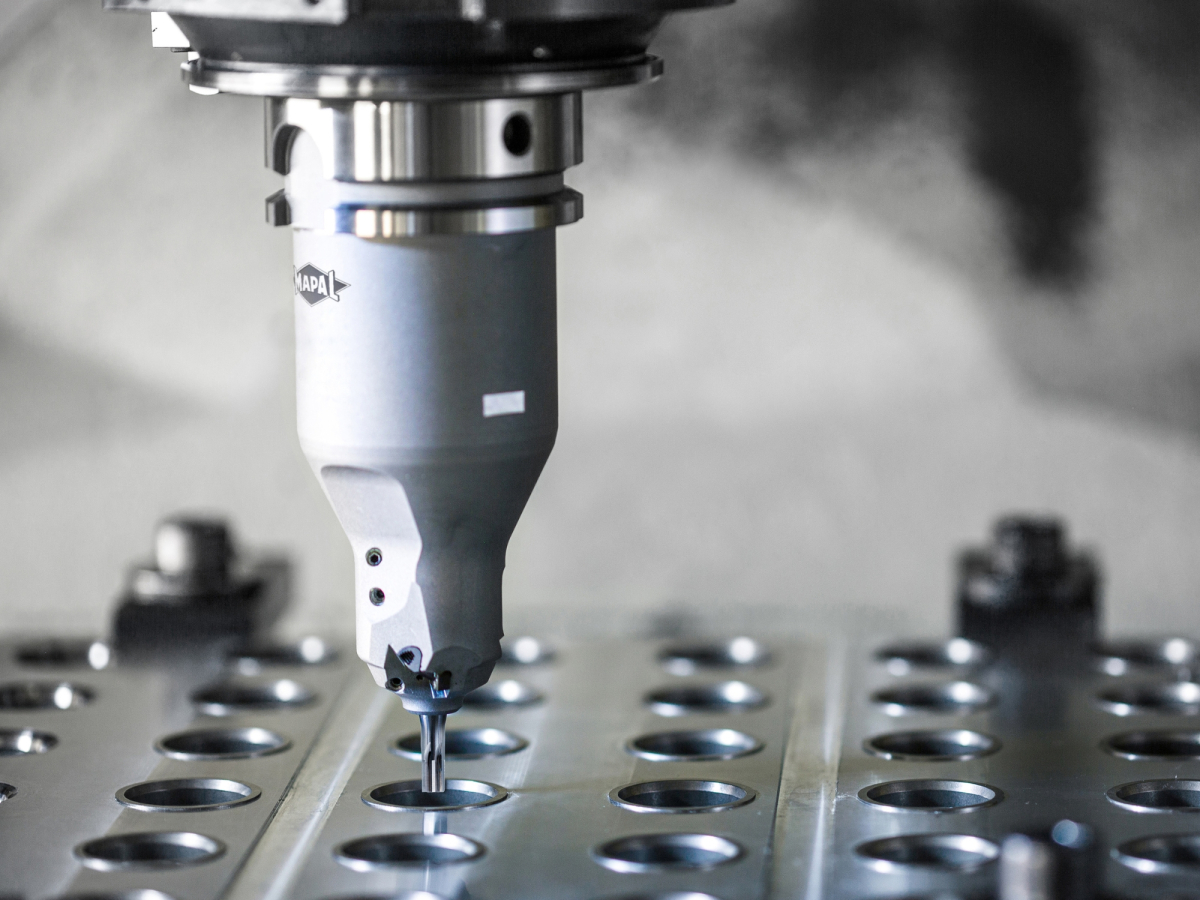

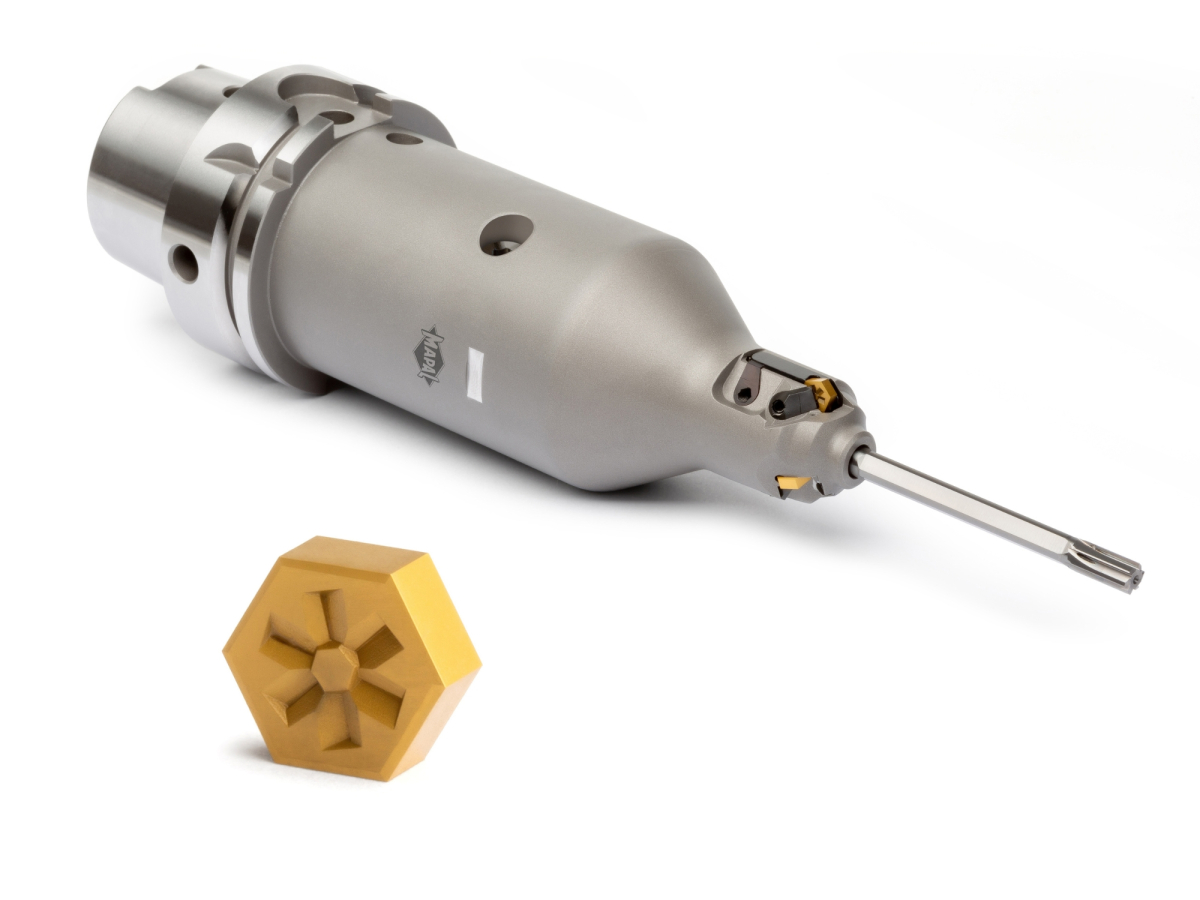

Uno de los desafíos en el mecanizado es la formación de rebabas al entrar y salir la broca del material. Tradicionalmente, estas rebabas se eliminaban en una operación adicional. MAPAL ofrece ahora una solución completa que permite taladrar y desbarbar en un solo paso. Esto se logra mediante una herramienta combinada y modular que incorpora una placa de achaflanado adicional, situada en el chaflán detrás del cabezal de la broca. El módulo SNAP18, desarrollado específicamente por HEULE Precision Tools para esta tarea, es un sistema miniaturizado de desbarbado. Gracias a un pequeño resorte que regula la placa, se garantiza un biselado preciso del diámetro pretaladrado tanto en avance como en retroceso, sin comprometer la calidad del acabado ni dañar el componente.
Esta solución de herramientas elimina un paso del proceso y libera espacio en el almacén de herramientas, lo que contribuye a reducir el tiempo de ciclo.
