Máquina modular para fresado y taladrado profundo

16/05/2019

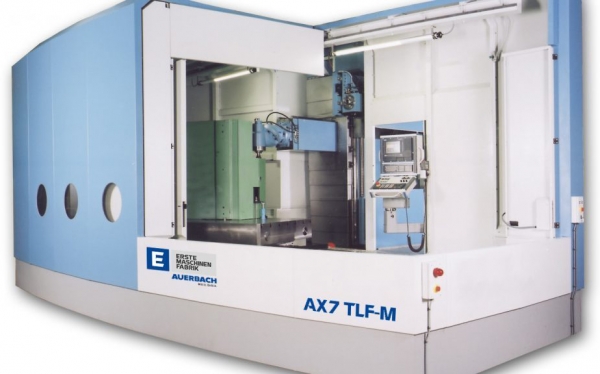

Juan Martín presenta la máquina modular para fresado y taladrado profundo AX7 TLF-M de la marca Ermafa.

Características generales

  • Profundidad de taladrado de hasta 2.100 mm.
  • Suministro de refrigerante interno / boquillas de refrigerante controlables.
  • Controles Siemens 840D sl o Heidenhain iTNC 530.
  • Oscilación para unidad de taladrado profundo.
  • Cambiador de herramientas de hasta 90 posiciones.
  • Unidad separada de fresado y taladrado profundo.
  • Unidad de refrigerante de alta presión para aceite o emulsión para taladrado profundo.
  • Cubierta de protección completa incluyendo recirculación de aceite y transportador de virutas.
  • Ejes principales con guías de rodillos.
  • Mesa rotatoria NC de hasta 40 t.
  • Monitorización de colisión.
  • Luces LED.

Especificaciones técnicas

  • Eje X, transversal: 4.080 mm.
  • Eje Y, vertical: 1.900 mm.
  • Eje Z, longitudinal: 1.900 mm.
  • Eje A, unidad de oscilación (opcional). + 15º / - 25º.
  • Eje B, mesa giratoria (opcional): 360º.
  • Tamaño de la mesa: 2.540 x 1.650 mm / 3.000 x 2.000 mm (opcional).
  • Diámetro de taladrado profundo ELB (BTA), opcional: 6 – 65 mm.
  • Profundidad máxima de taladrado profundo en un recorrido ELB: 2.100 mm.
  • Velocidad del husillo: 3.500 min-1 (husillo de fresado); 5.600 min-1 (husillo de taladrado).
  • Rendimiento máximo de fresado: 1.200 cm3.

Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com



Formulario de petición de información
