Máquinas compactas para fresado y taladrado profundos

Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com

Juan Martín presenta las máquinas compactas de fresado y taladrado profundos con cubierta para mecanizado de piezas pequeñas y medianas AX1 TLF y AX2 TLF de la marca Ermafa.

Características generales

• Profundidad de taladrado de hasta 1.200 mm.
• Hasta 5 ejes CNC.
• Sistema de medición directo en X, Y, Z y W.
• Suministro interno de refrigerante.
• Ejes principales con guías de rodillos.
• Monitorización de colisión.
• Mesas rotativas NC de hasta 3 t.
• Cambiador de herramientas de 24 posiciones.
• Unidad de refrigerante de alta presión para aceite o emulsión para taladrado profundo.
• Cubierta completa con transportador de virutas.
• Control Siemens 840D sl o Heidenhain iTNC 530.

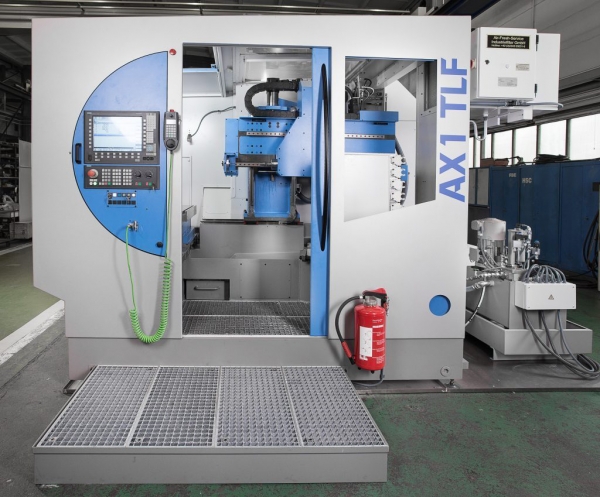

AX1 TLF

• Eje X, transversal: 700 mm.
• Eje Y, vertical: 500 mm.
• Eje Z, longitudinal: 400 mm.
• Eje B, mesa giratoria (opcional): 360º.
• Tamaño de la mesa: 900 x 500 mm / 700 x 500 mm (opcional).
• Carga de la mesa: 2.000 kg.
• Diámetro de taladrado profundo ELB (BTA): 3 – 25 mm.
• Profundidad máxima de taladrado profundo en un recorrido ELB: 660 mm.
• Velocidad del husillo: 6.000 min^-1 (20.000 min^-1, opcional).
• Rendimiento de fresado: 120 cm³.
