Máquinas de fresado y taladrado profundos de 5 ejes para mecanizado complejo

02/05/2019

Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com

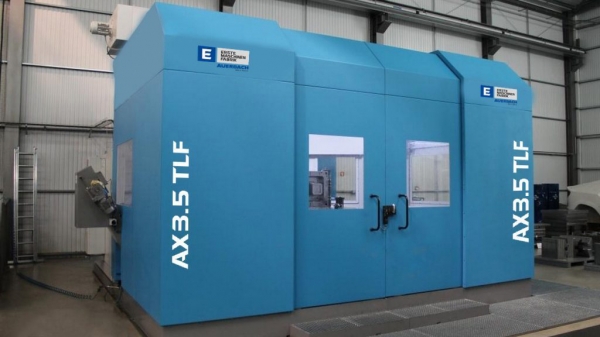

Juan Martín presenta las máquinas de fresado y taladrado profundos de 5 ejes AX3 TLF y AX3.5 TLF de la marca Ermafa, para mecanizado complejo.

Características generales

  • Profundidad de taladrado de hasta 1.600 mm.
  • Sistema de medición directa en X, Y, Z y W.
  • Suministro interno de refrigerante / boquillas de refrigerante controlables.
  • Luces LED.
  • Ejes principales con guías de rodillos.
  • Monitorización de colisión.
  • Mesas rotativas NC de hasta 15 t.
  • Oscilación para unidad de fresado y taladrado profundos.
  • Cambiador de herramientas de 24 posiciones.
  • Cambiador universal de herramientas para herramientas de taladrado y fresado profundos.
  • Unidad de refrigerante de alta presión para aceite o emulsión para taladrado profundo.
  • Cubierta de protección completa incluyendo recirculación de aceite y transportador de virutas.
  • Control Siemens 840D sl o Heidenhain iTNC 530.
  • Soportes constantes de trayectoria.

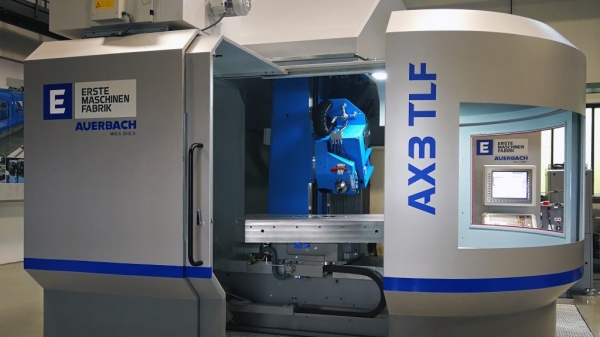

AX3 TLF

  • Eje X, transversal: 1.600 mm (opcional: 1.800 mm).
  • Eje Y, vertical: 800 mm (opcional: 1.200 mm).
  • Eje Z, longitudinal: 700 mm.
  • Eje A, unidad de oscilación (opcional). + 15º / - 25º.
  • Eje B, mesa giratoria: 360º.
  • Tamaño de la mesa: 1.500 x 1.000 mm.
  • Carga de la mesa: 7.000 kg (opcional: 10.000 kg).
  • Diámetro de taladrado profundo ELB: 3 – 32 mm.
  • Profundidad de taladrado profundo en un recorrido ELB: máximo 1.500 mm.
  • Velocidad del husillo: 6.000 min-1 (opcional: 8.000 min-1).
  • Rendimiento de fresado: 270 cm3.
