Métodos de medición para la monitorización y optimización de herramientas de corte

En el contexto de la fabricación de alto rendimiento, especialmente en sectores tan exigentes como el aeroespacial, la calidad de los componentes y la eficiencia de los procesos están intrínsecamente ligadas al rendimiento de las herramientas de corte. Estas herramientas son un pilar fundamental en los procesos de mecanizado, influyendo directamente en la precisión, la estabilidad y la rentabilidad de la producción. Por ello, la inspección rigurosa y la monitorización continua de su estado son esenciales para el desarrollo de la fabricación avanzada.

El mecanizado sustractivo es un método de fabricación crucial ampliamente utilizado en la industria aeroespacial y en otras industrias para la fabricación de componentes; las herramientas de corte, como principal recurso de producción, desempeñan un papel vital en el desarrollo de la fabricación avanzada.
El desafío se intensifica con el uso creciente de materiales difíciles de mecanizar, como el plástico reforzado con fibra de carbono (CFRP). Estos materiales, indispensables en componentes aeroespaciales, a menudo provocan daños durante la fabricación con herramientas y procesos tradicionales. En este escenario, la optimización de las herramientas de corte emerge como un factor clave para mejorar la calidad del mecanizado, minimizar los daños y generar ahorros de costes significativos. La investigación y la práctica han demostrado que la excelencia en el proceso de fabricación depende directamente de esta optimización.

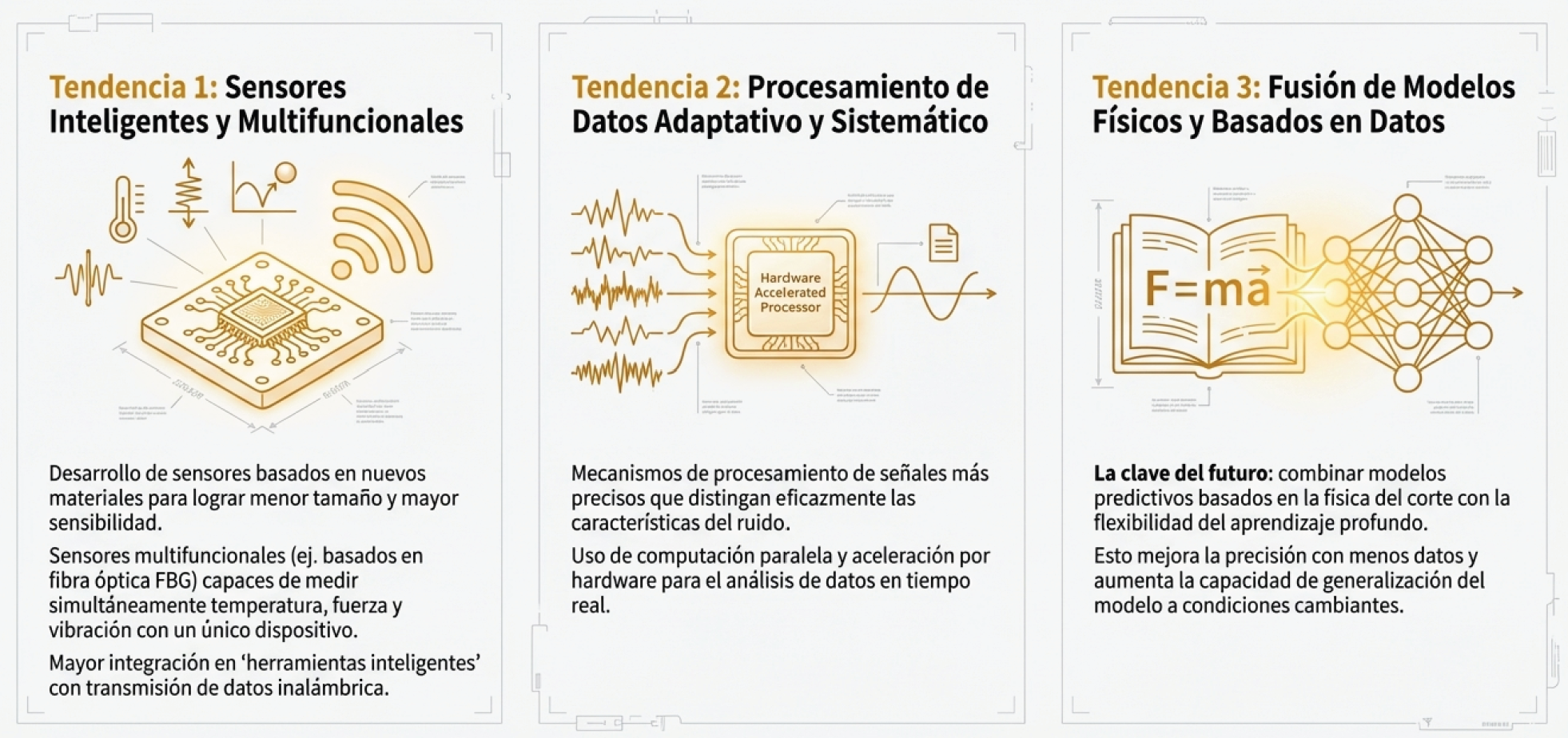

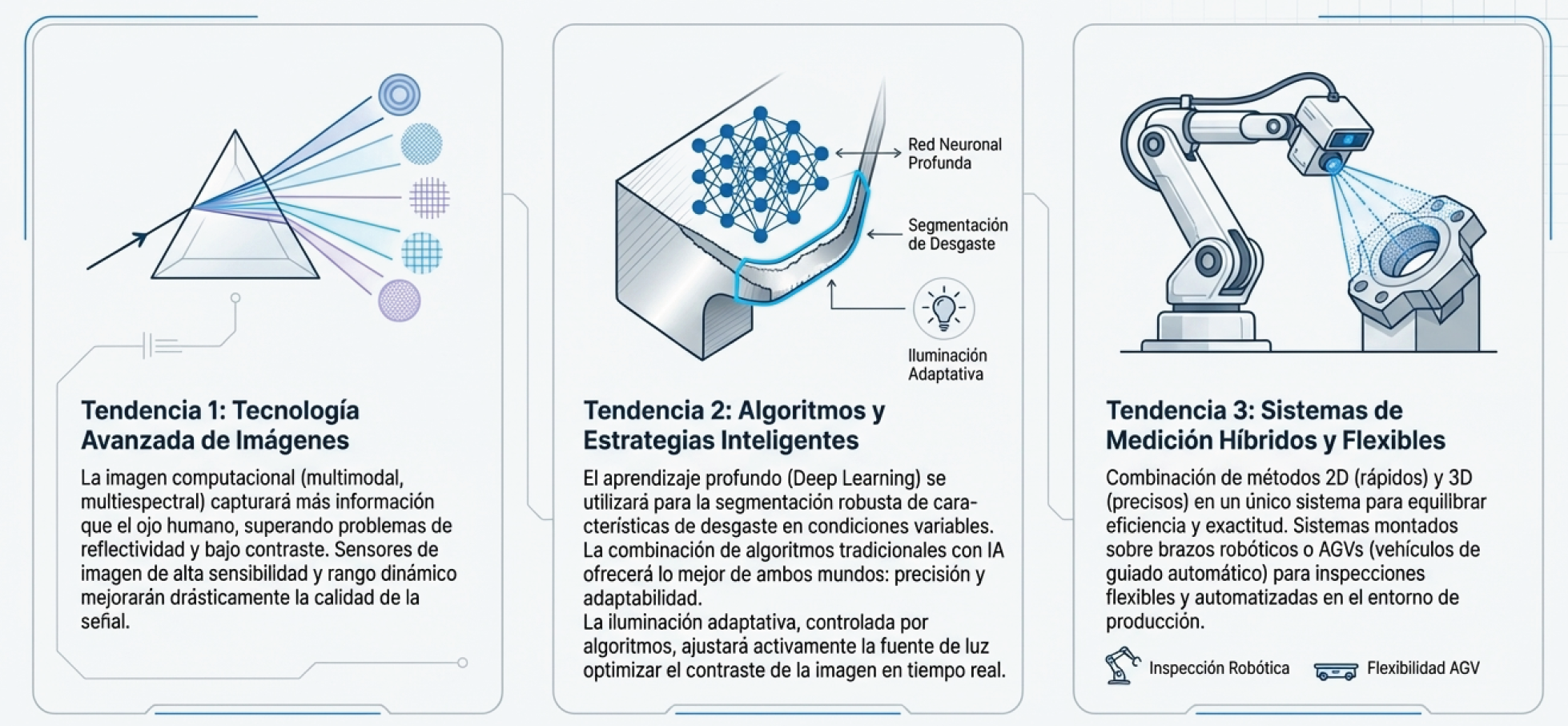

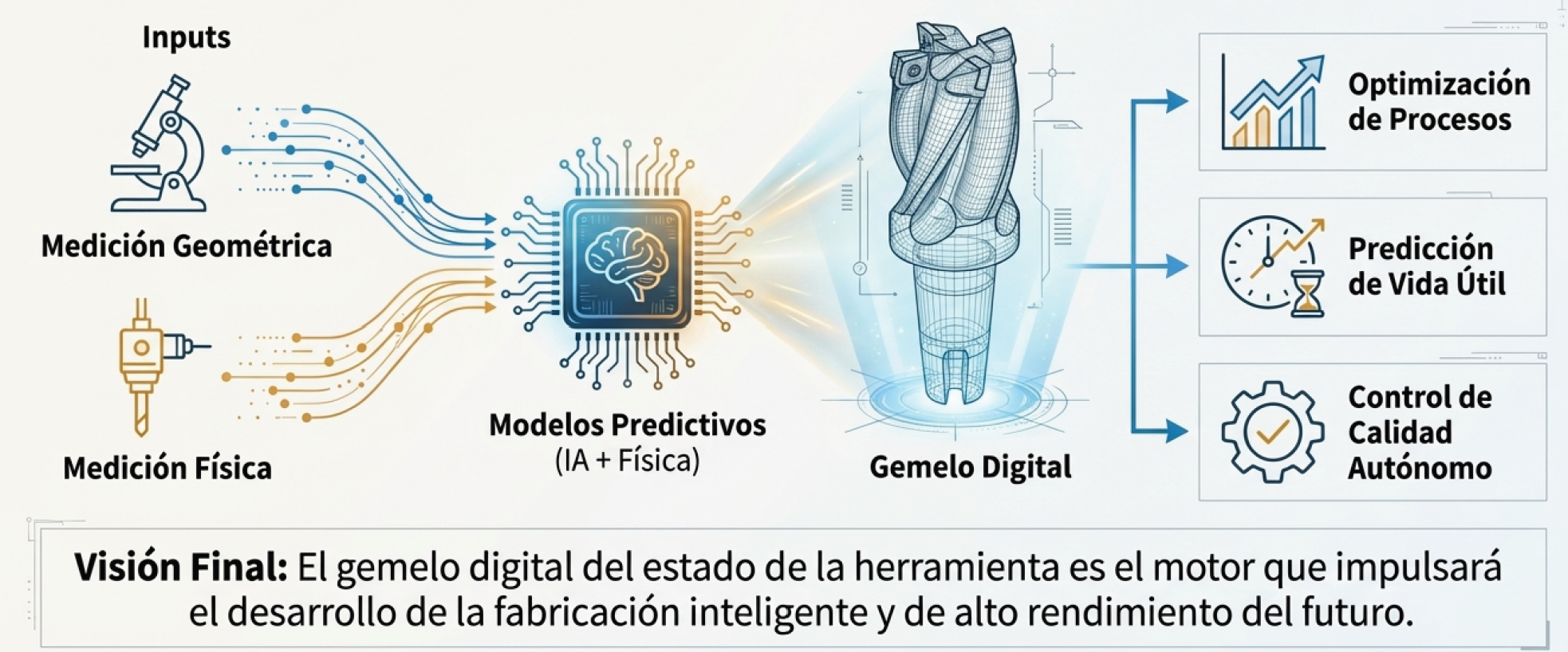

Este artículo tiene como propósito sintetizar los métodos de medición de magnitudes geométricas y físicas para la inspección y monitorización del estado de las herramientas. A través de este análisis, se explorarán las tecnologías clave, los desafíos actuales y las tendencias futuras en este campo.
Para comprender en profundidad el impacto de la medición en el ciclo de vida de una herramienta, es necesario clasificar las diferentes magnitudes que se deben monitorizar, distinguiendo entre aquellas que describen su forma y aquellas que revelan su comportamiento durante el proceso de corte.

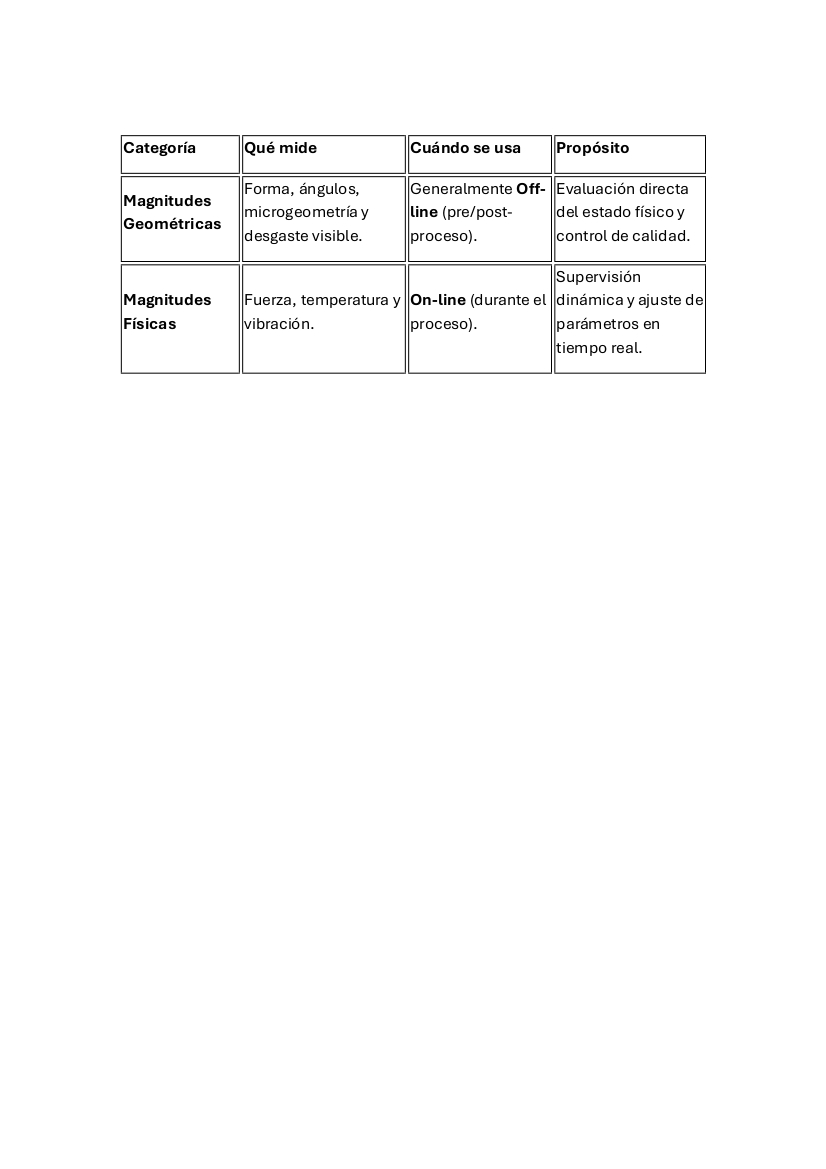

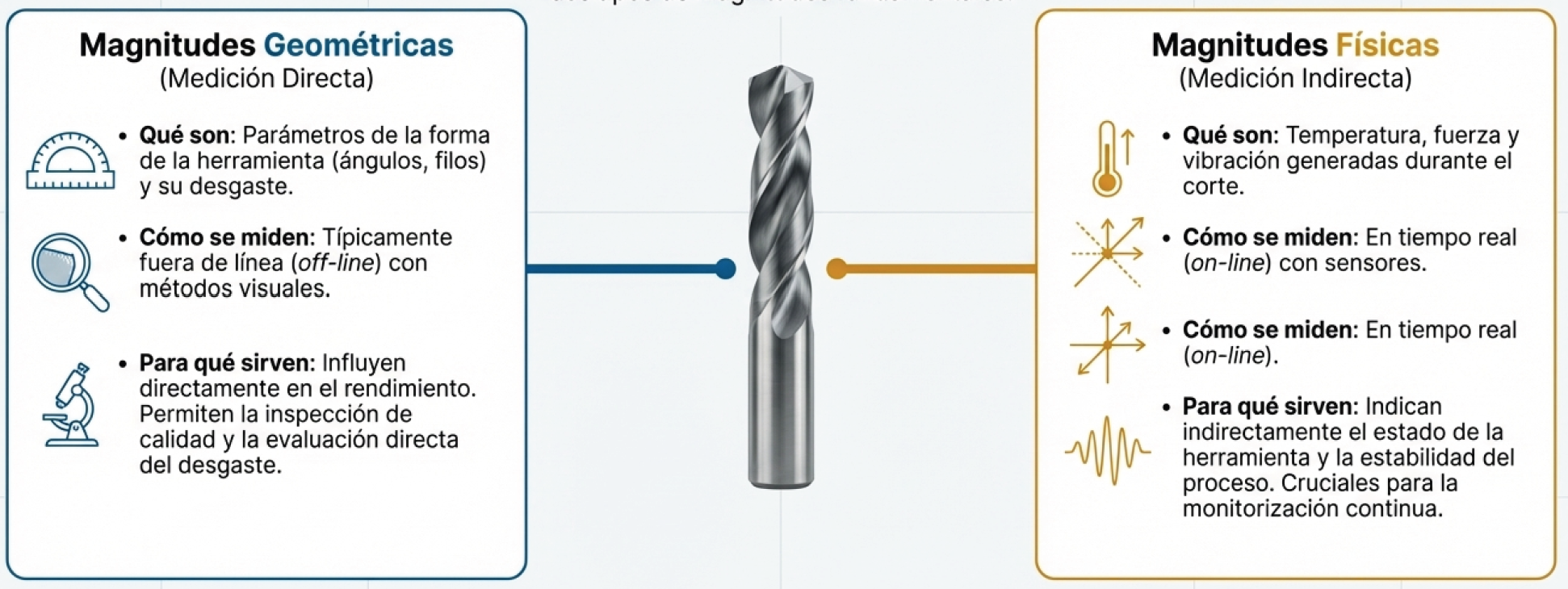

Clasificación de las magnitudes de medición: Geométricas versus físicas
La clasificación de las magnitudes de medición a lo largo de todo el ciclo de vida de una herramienta de corte - desde su concepción hasta el final de su vida útil - es una decisión estratégica. La monitorización es necesaria en cada fase: en el diseño, para explorar la relación entre parámetros geométricos y rendimiento; en el control de calidad pre-mecanizado, para garantizar las especificaciones; durante el proceso, para inspeccionar el desgaste y predecir la vida útil; y finalmente, para determinar si una herramienta puede seguir utilizándose. Estos parámetros se pueden dividir en dos categorías principales: magnitudes geométricas y magnitudes físicas.

Magnitudes geométricas: Indicadores directos del estado de la herramienta
Las magnitudes geométricas son parámetros que describen la forma y el estado físico de la herramienta. Su medición es un indicador directo del rendimiento potencial y del desgaste acumulado.
Las magnitudes geométricas pueden clasificarse en macrogeometría y microgeometría, según la escala de estos parámetros. Generalmente, se cree que los parámetros macrogeométricos están significativamente correlacionados con el rendimiento de corte. Por otro lado, los parámetros microgeométricos tienen un gran impacto en la vida útil de la herramienta y la precisión del procesamiento.

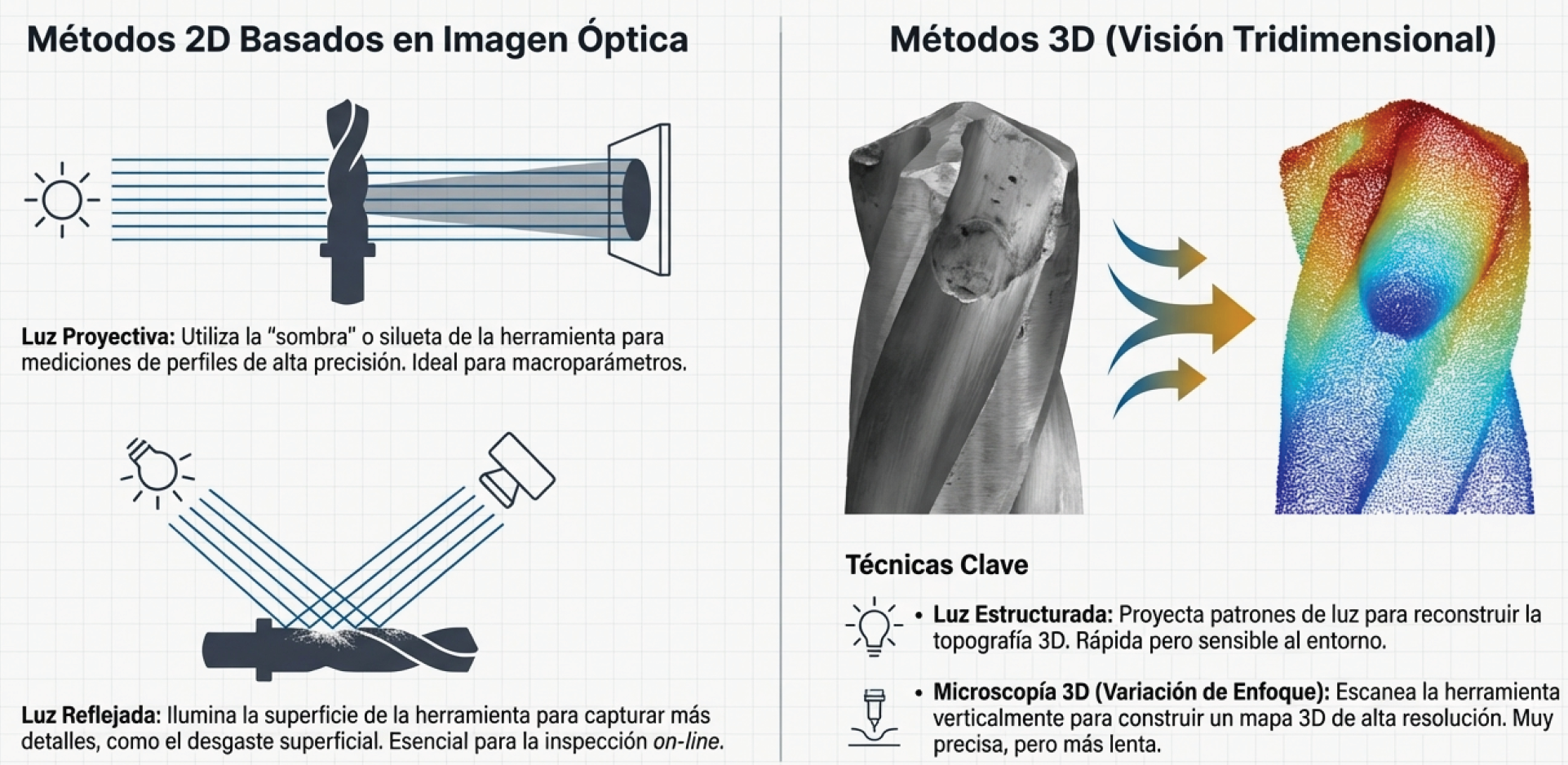

La macrogeometría se refiere a parámetros de mayor escala, como la longitud y los ángulos que definen la estructura de la herramienta (ángulo de ataque, holgura ortogonal, etc.). La medición de estos parámetros puede ser compleja, especialmente en herramientas como brocas y fresas, ya que cada vez se diseñan más herramientas de corte con estructuras complejas, como multidientes y microrranuras, que junto a la presencia de oclusiones dificultan la inspección.
La microgeometría, por su parte, se enfoca en características a escala micrométrica y se utiliza principalmente para caracterizar el desgaste de la herramienta. Parámetros como la anchura, longitud, área y volumen de la zona desgastada permiten evaluar el grado de deterioro y determinar el fin de la vida útil de la herramienta.

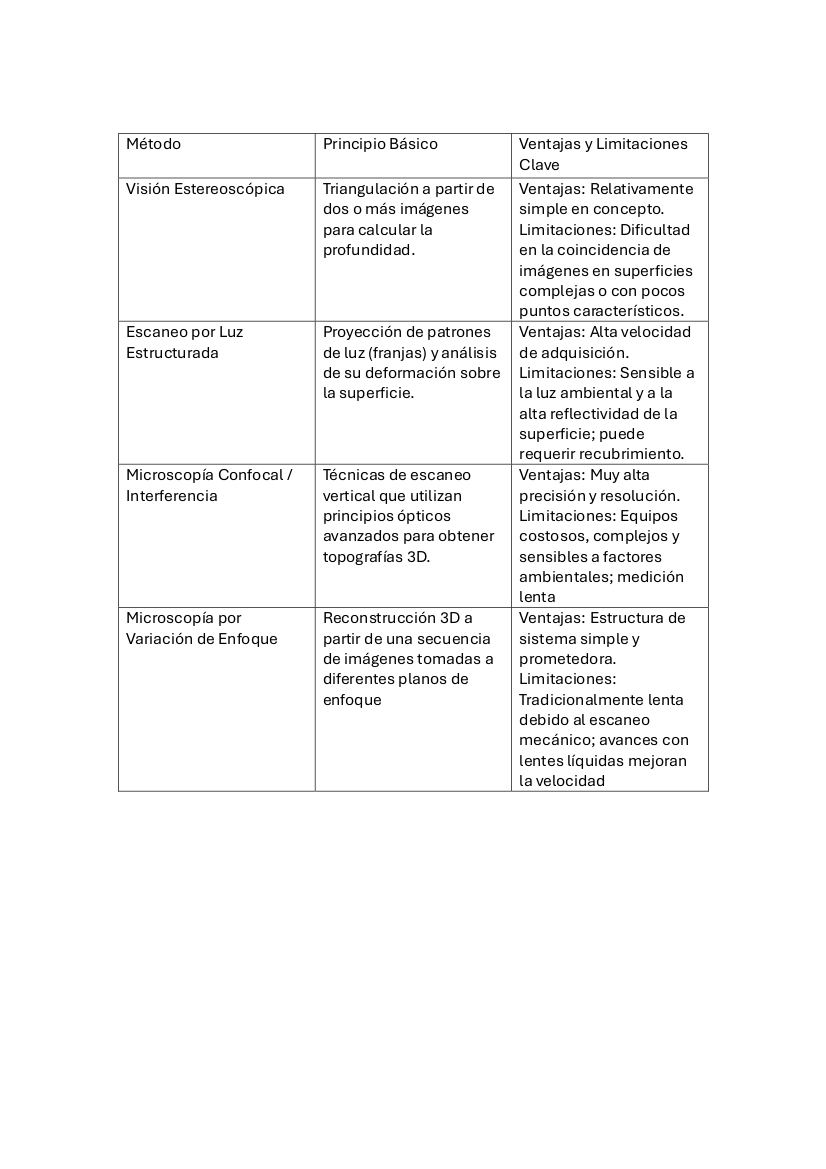

Los principales desafíos en la medición de magnitudes geométricas residen en la gran cantidad de parámetros a controlar, la complejidad en su definición, la presencia de oclusiones que ocultan características clave y la dificultad inherente a la extracción precisa de estas características a partir de los datos medidos.

Magnitudes físicas: Indicadores indirectos para la monitorización on-line
La medición de magnitudes físicas es un método indirecto, pero de vital importancia, para la monitorización continua del desgaste de la herramienta durante el proceso de mecanizado. Su principal ventaja es la capacidad de adquirir datos dinámicos en tiempo real, algo crucial en entornos de alta velocidad y refrigerados donde la medición geométrica directa es inviable.
La monitorización del estado de las herramientas de corte durante el procesamiento es fundamental para el control de la máquina, el ajuste de los parámetros de corte, la estimación del desgaste de la herramienta y el aseguramiento de la calidad.
Las tres magnitudes físicas clave en la monitorización de herramientas están interrelacionadas. La fuerza se considera el indicador fundamental, ya que responde rápidamente a los cambios en el estado de la herramienta y afecta directamente a las otras dos magnitudes:

1. Fuerza: Responde rápidamente a los cambios en las condiciones de corte, como el aumento del desgaste, convirtiéndose en el indicador principal.
2. Temperatura: Directamente influenciada por la fuerza de corte, es generada por el calor de fricción e influye en el desgaste de la herramienta y en la calidad superficial de la pieza.

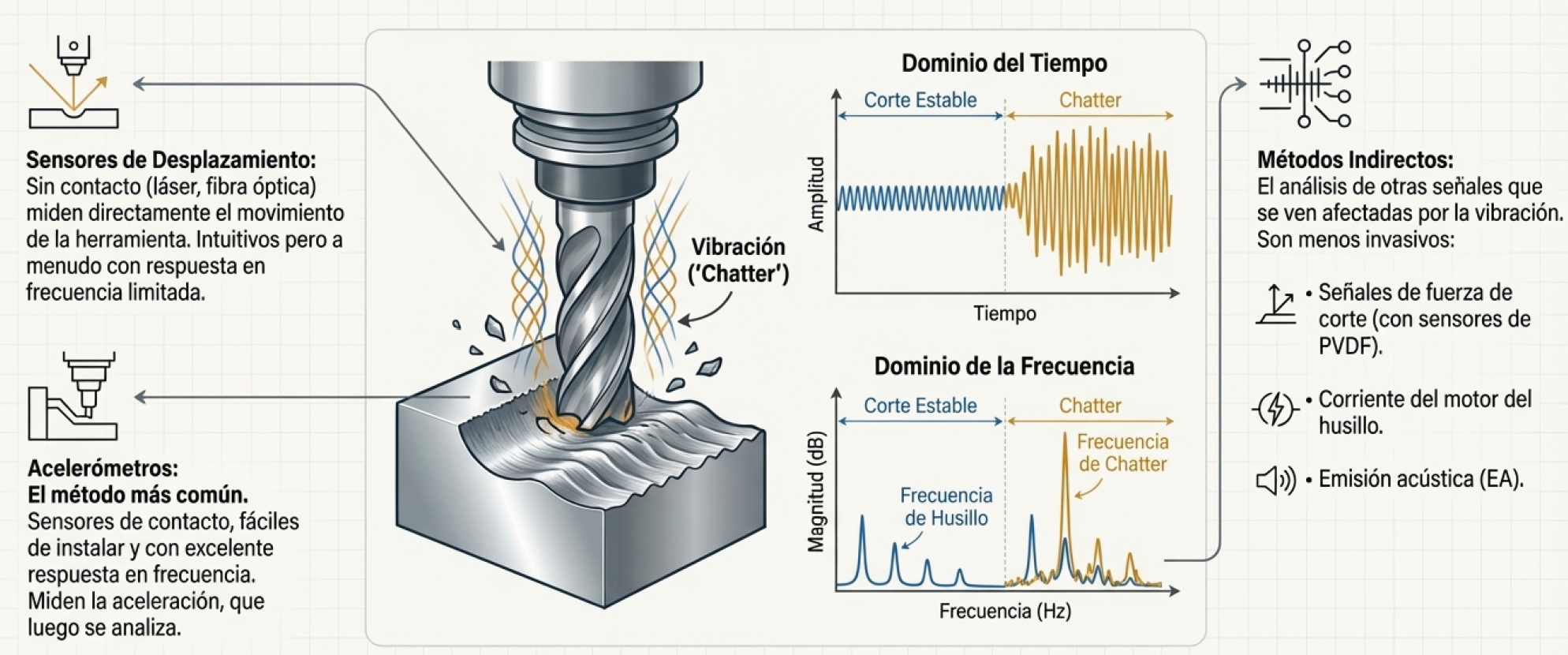

3. Vibración: Fenómeno armónico inevitable, también afectado por la fuerza, que puede causar daños en la pieza, la herramienta y la máquina. Su monitorización es esencial para mitigar sus efectos.

Los desafíos generales de la medición de magnitudes físicas incluyen la necesidad de sensores con respuesta rápida y alta resistencia a interferencias, la precisión y estabilidad requeridas en entornos industriales hostiles, y las dificultades en la selección e integración de los sensores, ya sean de contacto (que no deben afectar al mecanizado) o sin contacto (que deben garantizar precisión a pesar de las condiciones ambientales).
