Mikron Tool amplía esta familia de fresas desarrollada para operaciones de desbaste y acabado con una innovadora geometría con radio de esquina

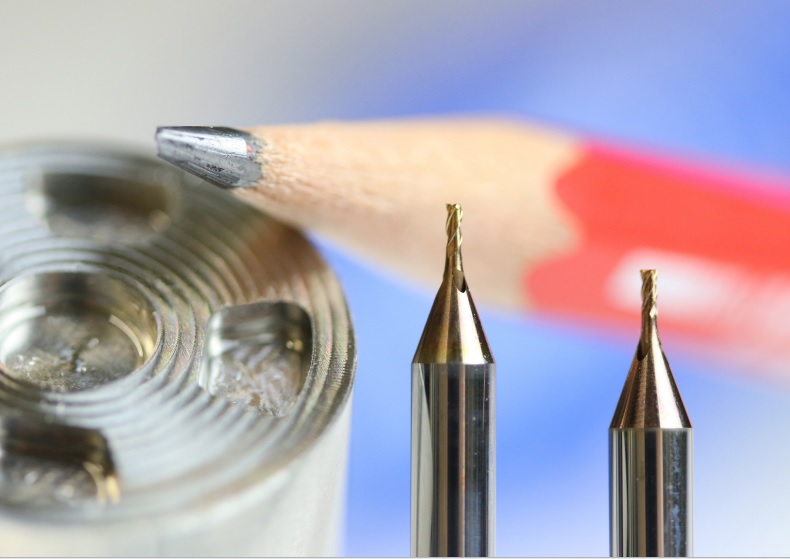

Mikron Tool -representada en España por Gaspà Grané- presenta las fresas CrazyMill Cool P&S Corner Radius, que posibilitan innovadores procesos de mecanizado gracias a la geometría con radio de esquina. Permiten el fresado de ranuras, cajeras y caras en espacios mínimos en aplicaciones de diferentes sectores industriales.

Mikron Tool amplía la familia CrazyMill Cool P&S, desarrollada para operaciones de desbaste y acabado. La nueva fresa se usa en aplicaciones en las que se requiere una esquina redondeada. El nuevo diseño de los filos de corte permite mecanizar muchos materiales, con especial énfasis en aceros inoxidables, titanio, aleaciones de CoCr y superaleaciones. Debido a sus características especiales, puede sumergirse perpendicularmente en el material y está bien adaptada para el fresado de ranuras, cajeras y caras en espacios mínimos.
Estas son sus ventajas:

• Cortos tiempos de mecanizado con la más alta tasa de arranque de viruta.
• Larga vida útil de la herramienta gracias a una refrigeración patentada y eficiente.
• Excelente calidad superficial: Ra ≤ 0,5 µm.
• Perfecto control de viruta, gracias a la geometría específica y un mejor flujo de refrigerante.

CrazyMill Cool P&S Corner Radius - Z3

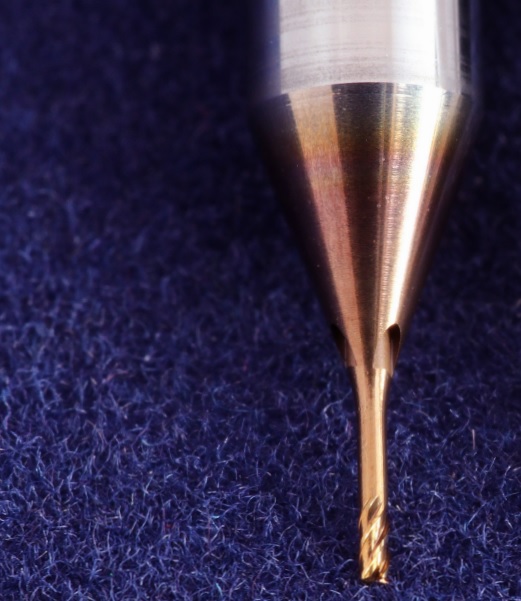

Una de las principales novedades de esta ampliación de gama es la fresa por inmersión y para ranurar con radio de esquina CrazyMill Cool P&S Corner Radius - Z3, que cuenta con las siguientes características:

• Metal duro de micrograno: desarrollado para satisfacer todas las demandas en términos de propiedades mecánicas con una perfecta relación dureza-resistencia.
• Recubrimiento de alto rendimiento: el recubrimiento eXedur SNP es resistente al calor y al desgaste y garantiza un enjuague óptimo de las virutas.
• Nueva geometría de radio de esquina: fresa con radio de esquina en múltiples dimensiones.
• Rango de diámetro y longitud: d = 1 - 8 mm; Tipo A = 2,5 x d / Tipo C = 5 x d.

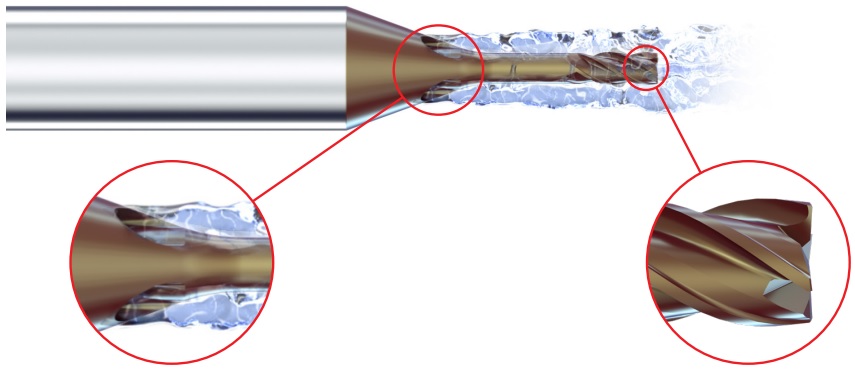

• Refrigeración integrada: refrigeración constante y masiva de los filos.
• Geometría especial de la cara frontal: desarrollada para sumergirse perpendicularmente en el material y para fresar ranuras, cajeras y caras en espacios mínimos.

P&S en aplicaciones médicas
Los componentes médicos son una de las aplicaciones en las que destacan estas fresas con radio de esquina. Así, se puede usar una CrazyMill Cool P&S Corner radius - Tipo A de Mikron Tool para mecanizar un vástago de cadera de TiAl6V4-ELI / 3.7165 / ASTM F136. Se usa la herramienta para la interpolación helicoidal y el fresado lateral de un agujero plano con una profundidad de 5 mm y un diámetro de 5,2 mm.
Se trata de una herramienta de metal duro con radio de esquina, recubierta y con refrigeración integrada, con las siguientes características técnicas:

• d1 = 4 mm.
• l1 = 2,5 x d.
• r = 0,5 mm.
• Z = 3 canales.

Los resultados son convincentes: se logra una tasa de arranque de viruta Q de 0,94 cm3/min (frente a 0,17 cm3/min con una fresa con radio de esquina convencional) y un tiempo total de ciclo de 15 s (frente a 1 min 11 s de su competidor), obteniéndose así una reducción del tiempo de ciclo por pieza de 56 s.
La combinación de la geometría de arranque de viruta recientemente desarrollada y el sistema de refrigeración integrado patentado permite lograr una mayor velocidad y profundidad ap, así como ángulo de inclinación α. El resultado es una mayor tasa de arranque de viruta y una reducción del tiempo de ciclo de 5 veces en comparación con una herramienta de radio de esquina convencional.

P&S en aplicaciones aeroespaciales
Los componentes aeroespaciales son otra de las aplicaciones en las que destacan estas fresas con radio de esquina. Así, se puede usar una CrazyMill Cool P&S Corner radius - Tipo C de Mikron Tool para mecanizar un rotor de turbina de X12Cr13 / 1.4006 / AISI 410. Se usa la herramienta para desbastar y acabar 14 ranuras con una profundidad de 10 mm, una longitud de 20 mm y una anchura de 3,8 mm.
Se trata de una herramienta de metal duro con radio de esquina, recubierta y con refrigeración integrada, con las siguientes características técnicas:

• d1 = 3,7 mm.
• l1 = 5 x d.
• r = 0,5 mm.
• Z = 3 canales.

Los resultados son claros: se logra una tasa de arranque de viruta Q de 9,4 cm3/min (frente a 0,5 cm3/min con una fresa con radio de esquina convencional) y un tiempo total de ciclo de 2 min 5 s (frente a 26 min 6 s de su competidor), obteniéndose, así, una reducción del tiempo de ciclo por pieza de 24 min.
La combinación de la geometría de arranque de viruta recientemente desarrollada y el sistema de refrigeración integrado patentado permite lograr una mayor velocidad y profundidad ap, así como ángulo de inclinación α. El resultado es una tasa de arranque de viruta 19 veces más alta y una reducción del tiempo de ciclo de 12 veces en comparación con una herramienta de radio de esquina convencional.
