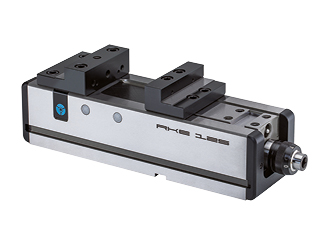

Las mordazas compactas CN de Röhm son idóneas para la fabricación de piezas individuales y en serie. Diferentes diseños y longitudes constructivas permiten la adaptación óptima al área de trabajo, a la pieza y a la tarea de mecanizado. Son especialmente apropiadas para el uso en centros de mecanizado y fresadoras e ideales para el mecanizado de 5 caras. Estas mordazas premium convencen por su construcción estable y compacta, que proporciona la máxima precisión de sujeción y el acceso óptimo a la pieza. Con un simple giro del ajuste previo de la fuerza de sujeción, se puede alcanzar una fuerza de sujeción de hasta 60 kN. En piezas sensibles que tienden a la deformación, se puede desactivar la multiplicación de fuerza.
La sujeción se realiza en dos pasos: en el primer paso, la mordaza se cierra y se pretensa girando la manivela. En el segundo paso, se sigue girando para tensar una palanca articulada que permite alcanzar la elevada fuerza de sujeción por medio de una multiplicación de fuerza.
Es posible combinar dos mordazas compactas CN de la serie RKE en una torre de sujeción doble. También se pueden combinar cuatro unidades en una torre de sujeción cuádruple.

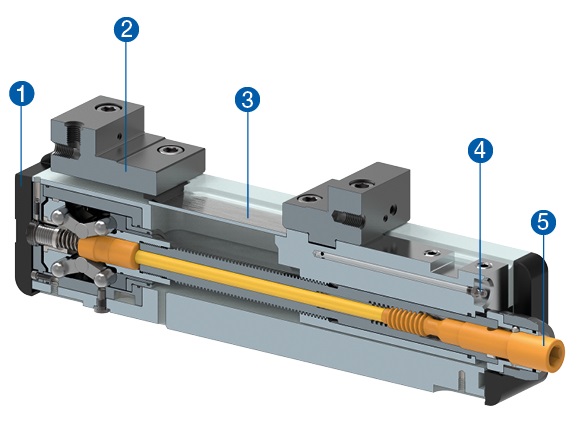

Estructura
- Estable cuerpo base de acero y superficies de apoyo y guías templadas y rectificadas por todos los lados.
- Garra de sujeción fija para el posicionamiento exacto.
- La estable protección contra virutas evita la penetración de virutas en el interior de la mordaza.
- Lubricación centralizada para la lubricación rápida de todas las superficies funcionales.
- Husillo de accionamiento con ajuste previo de la fuerza de sujeción.
