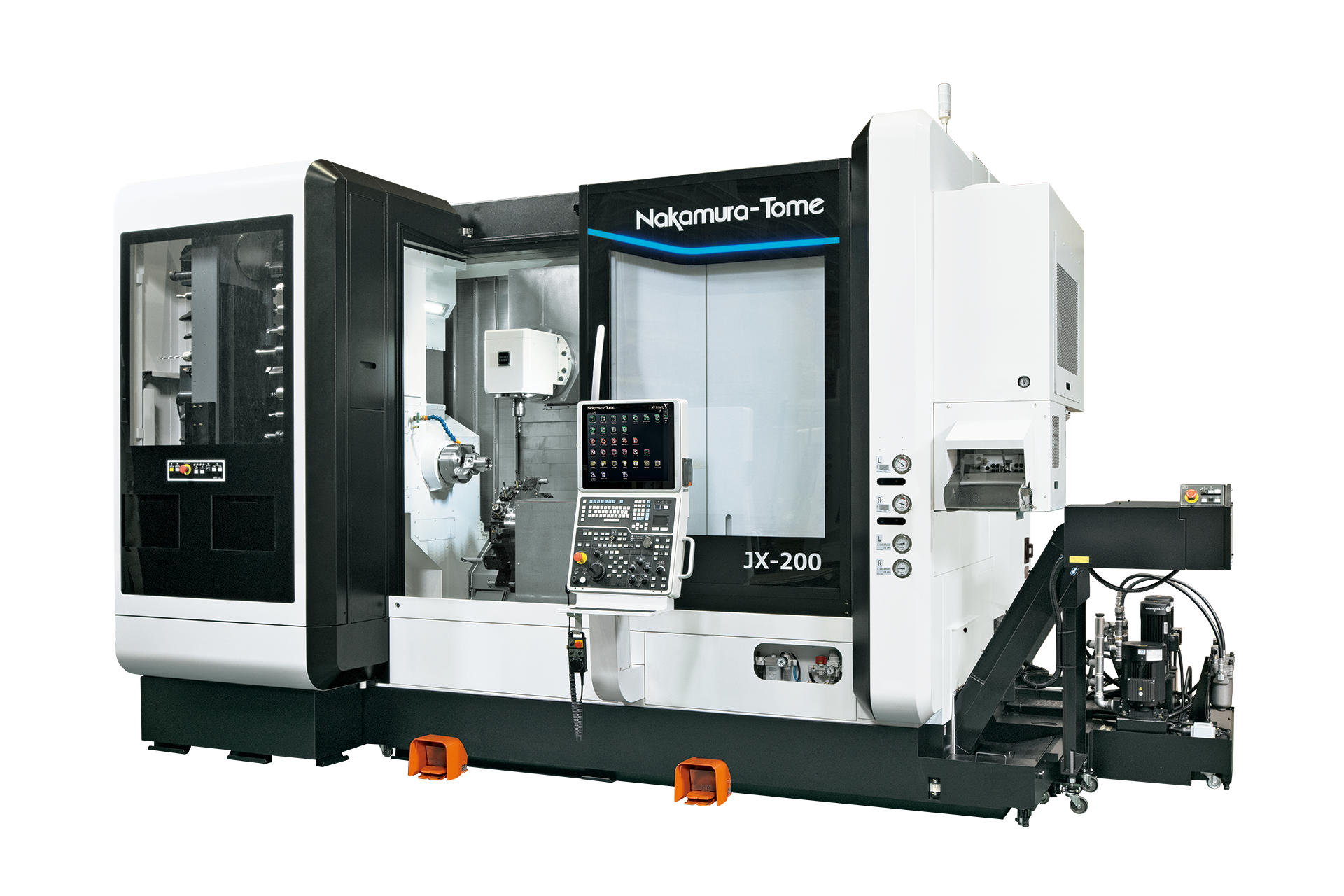

Nakamura-Tome presenta JX-200, máquina multitarea con ATC, cabezal fresador con cambiador de herramientas y torreta inferior

08/04/2024

JX-200 de Nakamura-Tome, empresa representada en España por Daunert, es una máquina multitarea ultramoderna con plato de 6 a 8 pulgadas. Incorpora cabezal fresador con cambiador de herramientas y torreta inferior equipada con un eje Y estándar con el “NT Smart Cube”, el cabezal fresador con cambiador de herramientas menor tamaño de su clase. El área de mecanizado se puede utilizar de forma eficaz, cubriendo así una amplia variedad de necesidades de corte. Además, hay disponible una gama completa de software fácil de usar y equipos periféricos de Nakamura-Tome.

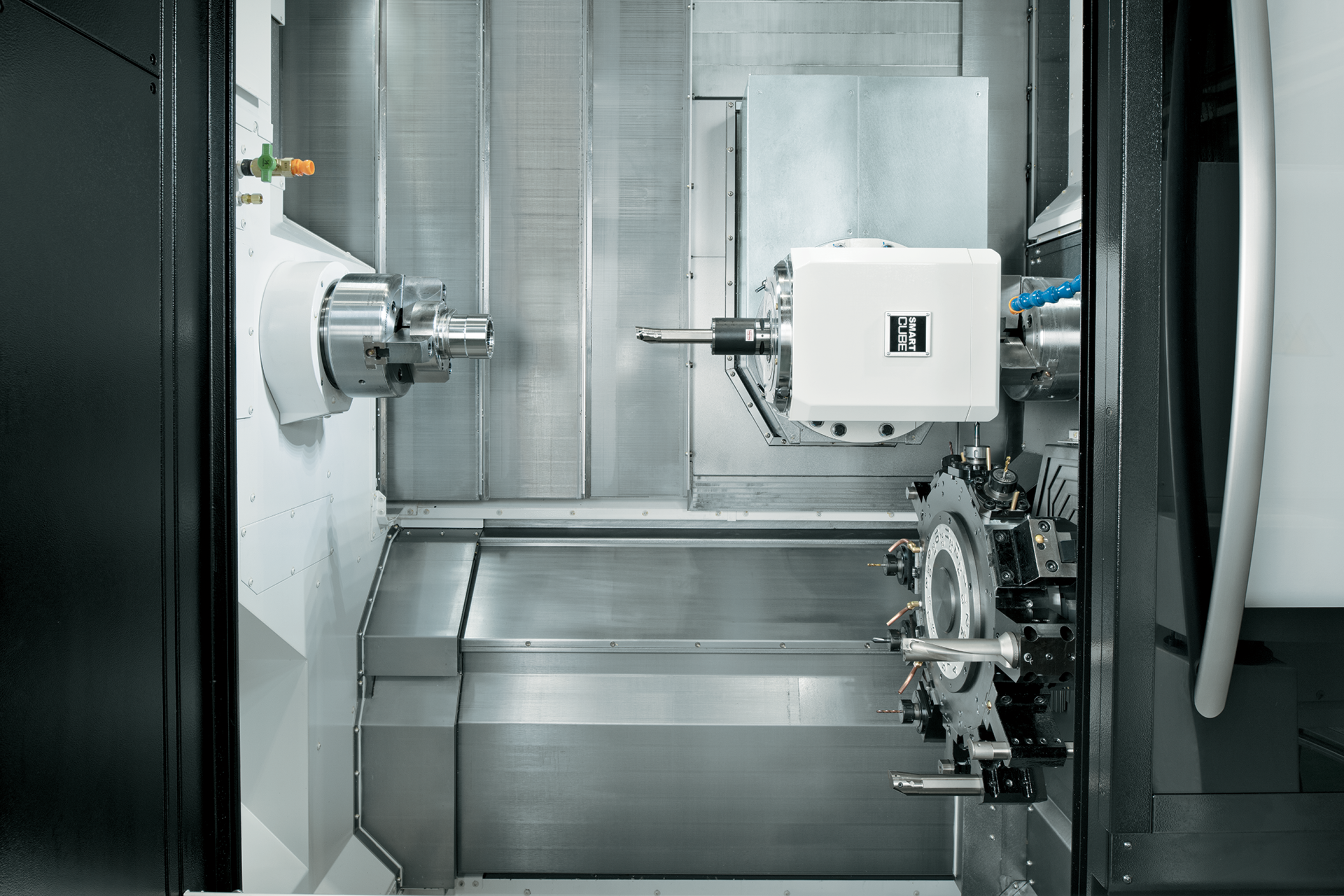

El cabezal fresador con cambiador de herramientas compacto del mundo en su clase, “NT Smart Cube”, permite una utilización más eficaz de la amplia área de mecanizado de la JX-200. Al combinar con la torreta inferior, se pueden ejecutar varias operaciones de mecanizado, como el mecanizado simultáneo con husillos L/R, el mecanizado simultáneo con cabezal fresador superiore inferior y el soporte con punto de centraje en la torreta inferior. Tiene capacidad para manejar una pieza de trabajo que cubra toda la zona de volumen de trabajo y una configuración flexible de la máquina que hace posible cualquier tipo de proceso.
Estos son algunos ejemplos de las diferentes operaciones que puede realizar esta máquina:

  • Mecanizado flexible con husillos L/R para reducir el tiempo de ciclo.
  • Mecanizado vertical simultáneo en eje Y: permitiendo una amplia variedad de operaciones de fresado, gracias al recorrido de ± 105 mm del eje Y en el cabezal fresador con cambiador de herramientas y de ± 35 mm en la torreta inferior.
  • Soporte con punto de centraje de la torreta: El soporte con punto de centraje de la torreta inferior es ideal para piezas de trabajo largas.
  • Mecanizado con broca larga: Permite el uso de brocas largas que no caben en el cargador ATC.

Principales características de la máquina
JX-200 de Nakamura-Tome es una máquina multitarea con ATC, cabezal fresador con cambiador de herramientas y torreta inferior que permite realizar varios procesos diferentes con una sola máquina. Algunas de las características más resaltables se centran en el “NT Smart Cube” que es uno de los husillos portaherramientas menor tamaño del mundo en su clase, con una capacidad de oscilación de - 95° a + 95. La máquina está equipara con un motor del cabezal fresador con cambiador de herramientas ATC de 15 / 11 kW; con una velocidad de 12.000 min-1 (opcionalmente, 18.000 min-1). El número de herramientas del ATC es de 80 (opcionalmente, 40 o 120). Dispone de un motor de fresado de 5,5 / 3,7 kW en la torreta inferior con una velocidad de rotación de 6.000 min-1 (opcionalmente: 8.000 min-1). También dispone de una torreta inferior con eje Y. Así mismo tiene una mayor estabilidad gracias a una estructura de columna de alta resistencia ocupando un espacio en el suelo de 2.925 x 5.250 mm (incluido el tanque de refrigerante estándar). Está equipada con una amplia variedad de software fácil de usar de Nakamura-Tome. Con todas estas características la máquina permite el manejo de manera flexible piezas de trabajo de diámetro pequeño a grande, piezas de trabajo largas y formas complejas.
La JX-200 destaca por aspectos constructivos como la amplia área de mecanizado. Además, dispone del cabezal fresador con cambiador de herramientas menor tamaño del mundo en su clase. Gracias al tamaño ultracompacto del husillo portaherramientas, se reduce la interferencia y se garantiza una mayor área de mecanizado. Puede disponer de hasta 144 herramientas, además de las 120 herramientas ATC (opcionales) para el husillo portaherramientas, se pueden montar 24 herramientas en la torreta inferior. Permite un fresado de alta precisión gracias al largo recorrido del eje Y y al recorrido de 50 mm del eje X por debajo del centro del husillo, que posibilita la realización de diversas operaciones de mecanizado sin girar el eje C. Entre ellas, el fresado de escuadras en el plano X-Y o el taladrado profundo en la dirección del eje X, que garantizan un tiempo de ciclo más rápido y una mayor precisión. Está equipada con un navegador de mantenimiento del ATC que además de información sobre el estado del ATC y la posición del brazo del cambiador de herramientas, la pantalla de guiado de recuperación paso a paso del ATC garantiza una recuperación rápida del del ATC y un tiempo de inactividad menor tamaño de la máquina.

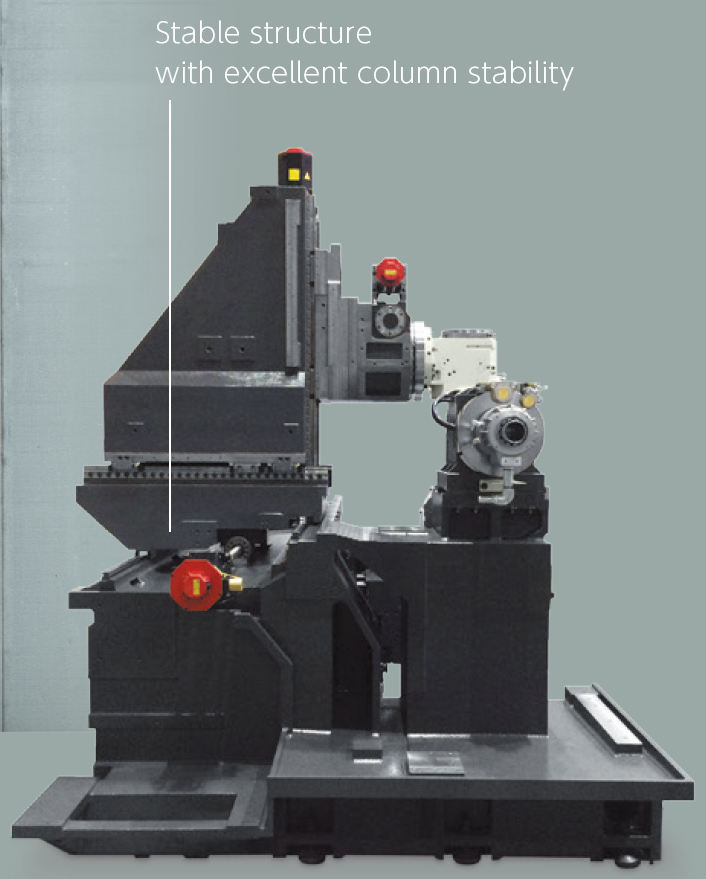

Estructura estable y de alta precisión con excelente estabilidad de columna
La JX-200 fue desarrollada sobre el concepto de máquina multitarea ATC, que puede procesar de manera estable productos de alta calidad con buena precisión. Dado que la columna del cabezal fresador con cambiador de herramientas está montada verticalmente sobre una base horizontal y el centro de gravedad está diseñado en una posición óptima, la máquina tiene una estructura robusta frente a cargas desde cualquier dirección. Por lo tanto, la máquina conserva la estabilidad y puede procesar incluso materiales difíciles de mecanizar o realizar mecanizados pesados con precisión. Además, para minimizar el impacto de la deformación provocada por el calor, también se ha rediseñado la estructura del bastidor. En combinación con el sistema de compensación térmica “NT Thermo Navigator AI”, la máquina logra un mecanizado de alta precisión.
Las máquinas multitarea de Nakamura-Tome no son reconocidas solo por sus altas capacidades de mecanizado, sino también por su “alta rigidez” y “alta precisión”.
