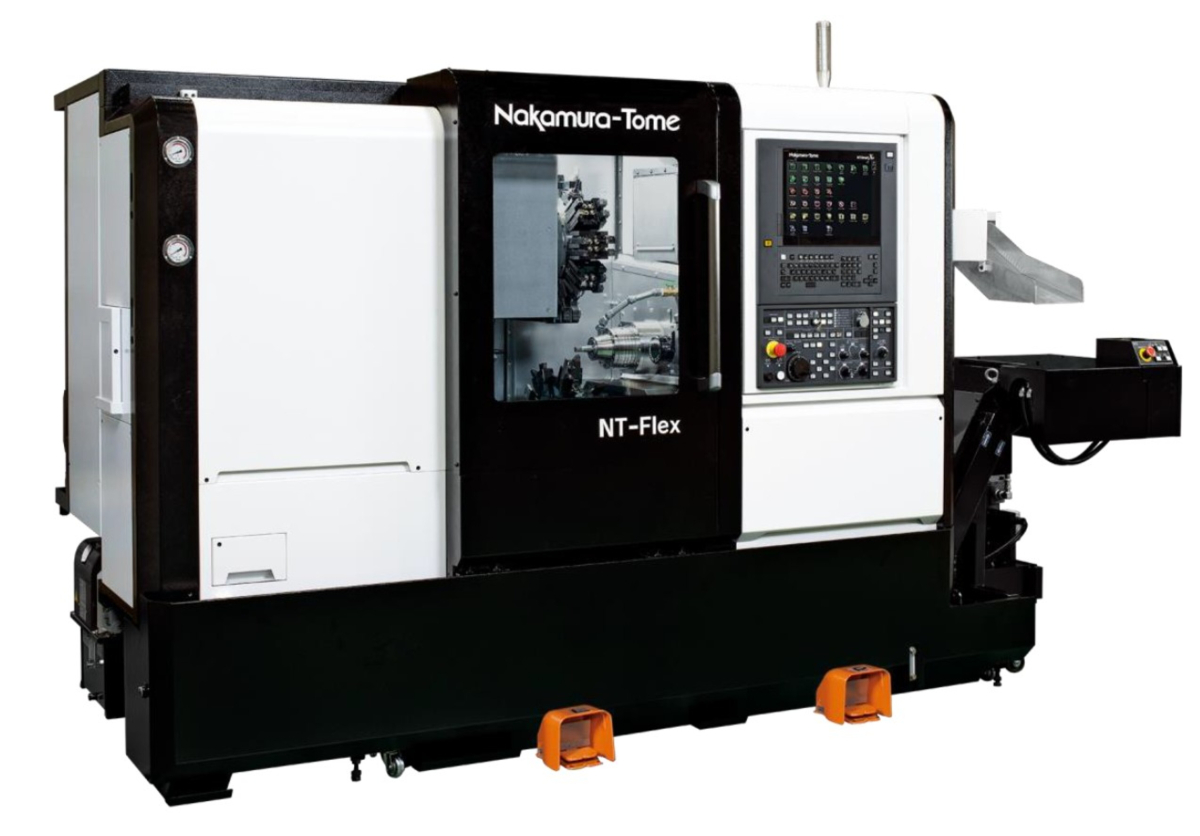

En el competitivo mundo de la fabricación, la eficiencia y la versatilidad son clave. Nakamura-Tome- representada en España por Daunert - presenta su centro de torneado multitorreta compacto, el NT-Flex, una máquina diseñada bajo el lema "Compactibilidad se une a la flexibilidad". Este equipo no solo optimiza el espacio en planta, sino que también ofrece un rendimiento excepcional para una amplia gama de aplicaciones de mecanizado.
El NT-Flex de Nakamura-Tome representa una solución de vanguardia para la producción de piezas complejas en diversas industrias como la aeroespacial, automotriz, de semiconductores y de maquinaria general, destacando por su capacidad para manejar materiales difíciles y operaciones de fresado intensivas.
Concepto y características clave
El NT-Flex se asienta sobre cuatro pilares fundamentales que definen su propuesta de valor.
Compactabilidad
Con unas dimensiones de 2,68m de largo, 1,38m de ancho y 1,93m de alto (solo la máquina), el NT-Flex está diseñado para ocupar un espacio mínimo. Esto permite la instalación de múltiples unidades incluso en áreas de producción limitadas, maximizando la capacidad sin requerir ampliaciones de espacio significativas.
Flexibilidad

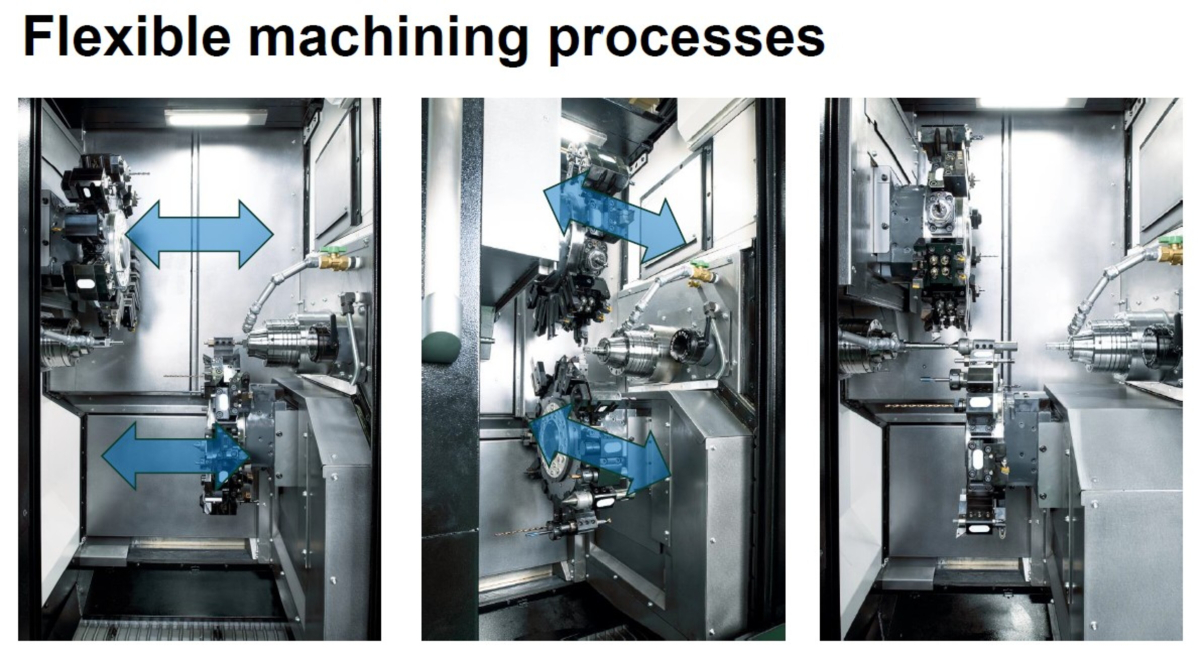

La versatilidad es uno de los puntos fuertes del NT-Flex, abarcando múltiples aspectos del proceso de mecanizado como los procesos de mecanizado flexibles con capacidad de realizar operaciones complejas gracias a su diseño multitorreta. Otro aspecto relevante es la flexibilidad para la automatización que la hace compatible con sistemas de alimentación de barras como el HAKO-BEI y captadores de piezas, así como un cargador compacto (en desarrollo), facilitando la integración en líneas de producción automatizadas. Dispone de un concepto de sujeción flexible al contar con varios tipos de mordazas para adaptarse a diferentes geometrías de piezas. En el apartado de las herramientas, permite hasta 96 herramientas, lo que posibilita mecanizar una amplia variedad de formas de productos en una única configuración. Y añadido a todo esto está la capacidad de admitir una variedad de materiales como barras, desbastes, forjados y redondos, adaptándose a diversas necesidades de producción.
Fácil configuración (Easy Set-up)
El diseño del NT-Flex prioriza la rapidez y sencillez en la preparación al disponer de un cambio rápido de configuración que facilita el ajuste para diferentes tareas. Contempla una amplia área de mecanizado que contribuye a una configuración más cómoda y eficiente. Así mismo, la función de bloqueo digital del plato permite una configuración rápida con solo dos pulsaciones de tecla. Y también es de destacar el sistema AGS (Ajuste automático de la geometría de compensación) que es compatible con medidores de herramientas automáticos o manuales, lo que permite medir automáticamente las herramientas requeridas y almacenar los datos de utillaje para cada configuración.
Alta velocidad (High Speed)
El NT-Flex está construido para la eficiencia en tiempo de ciclo permitiendo una alta velocidad de fresado con 1.000 rpm en el fresado, con lo que se reduce significativamente el tiempo de ciclo. Se consigue un tiempo de viruta a viruta de menos de 0,5 segundos, incluyendo la indexación de la torreta. Por otro lado, cuenta con husillo y fresado potentes lo que dota a la máquina de capacidades de torneado simultáneo, fresado de extremo y fresado de engranajes en materiales resistentes. Para optimizar, aun más, los tiempos de mecanizado dispone del sistema ChronoCut. Y, en el apartado de descarga de piezas, está dotado con el sistema de descarga rápida por medio del captador de piezas G opcional que permite una descarga en menos de 4.0 segundos permitiendo piezas de una longitud máxima de 100 mm y un peso de 1 kg.
Especificaciones clave

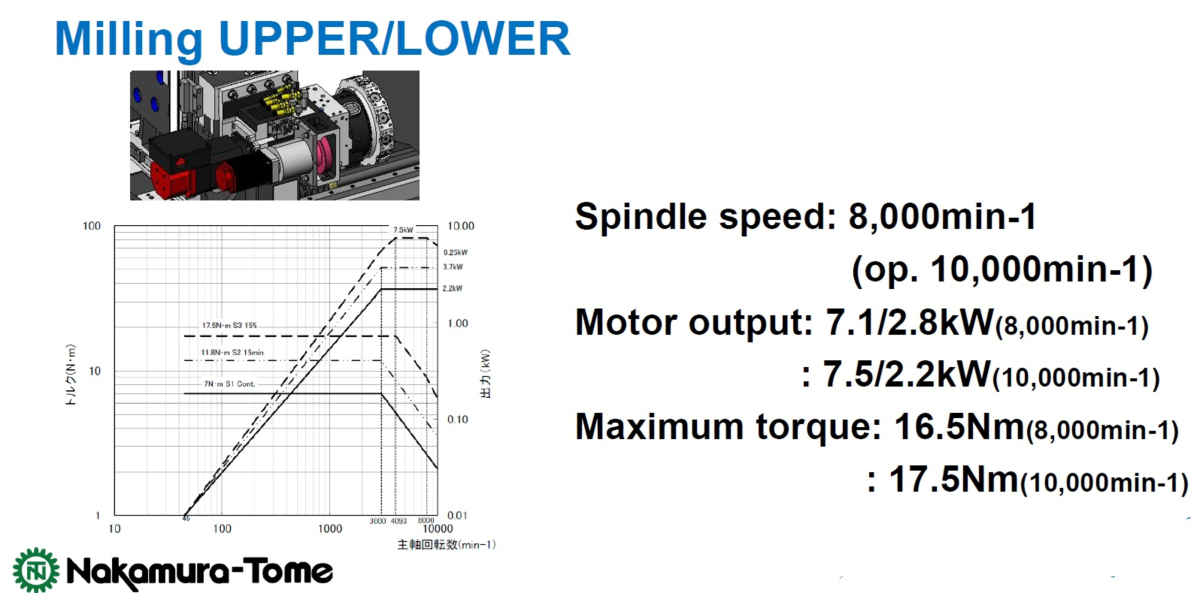

El NT-Flex cuenta con husillos izquierdo y derecho con motor integrado con una capacidad de barra de Φ32mm (opcionalmente Φ38mm), y una velocidad máxima de 8,000 min⁻¹ y potencias de 5,5/7,5 kW. Las torretas superior e inferior (tipo 50mm) tienen una velocidad máxima de fresado de 8,000 min⁻¹ (opcionalmente 10,000 min⁻¹) y 24 estaciones por torreta. Los ejes X1/X2 tiene un avance rápido de 20 m/min, los Z1/Z2 con 32 m/min, el B2 32 m/min y el Y1(Y2) 20 m/min. La máquina tiene un peso de 5.150 kg.
Enfoque eco-amigable
Nakamura-Tome ha integrado características ecológicas en el NT-Flex como un sistema de lubricación por grasa que es estándar para todos los ejes lineales, reduciendo el consumo a solo 1.2cc/h, lo que permite operar hasta 40 días sin reemplazar el cartucho de grasa. Cuenta con una HPU (Unidad de bomba de calor) con control invertir que reduce el consumo de energía en un 21% y el ruido. Así mismo, dispone de un sistema de regeneración de energía que recupera el 2,8% de la energía durante la desaceleración y funciones Eco de NT SmartX que incluyen el apagado del servomotor y la bomba hidráulica durante las paradas, la detención del ventilador del motor (excepto en operación automática) y funciones de apagado para la luz LED y la retroiluminación del PC. Se ha incorporado también a la máquina un nuevo sistema transportador de virutas con un diseño que evita la caída de virutas al tanque.
Control avanzado: NT SmartXs y Protona
El NT-Flex utiliza el control FANUC 0i-TF Plus con el sistema operativo Windows 10 IOT Enterprise 2019 LTSC. Incluye la plataforma de control NT SmartXs, que ofrece funciones avanzadas como visualización de estado, gestión de niveles de operación, monitorización de productividad, y un completo sistema de configuración de herramientas con AGS y Geometry Navigator.

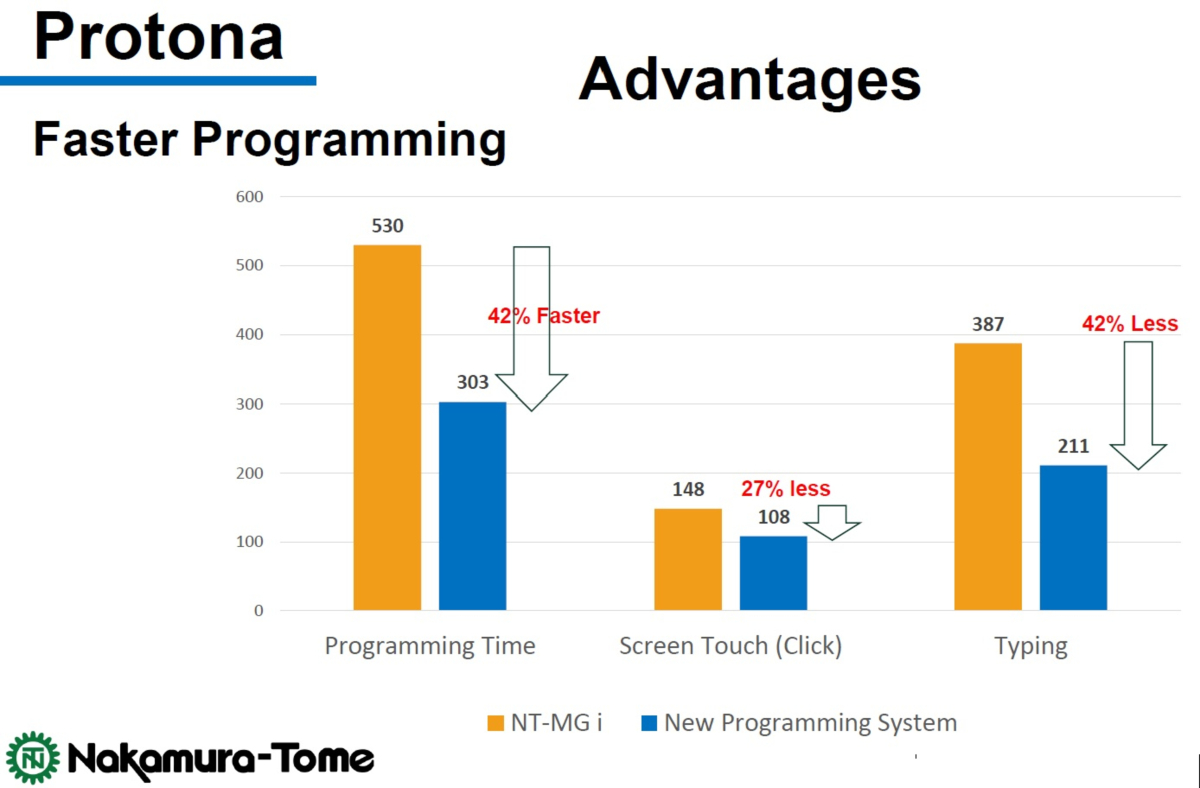

Destaca la incorporación del sistema Protona, el software de programación de CN conversacional para máquinas multitarea, que simplifica enormemente la creación de programas por sus principales características.
