Nueva dimensión en test de placas de circuito impreso

Vidas humanas dependen de la fiabilidad de los sistemas electrónicos de asistencia al conductor. Con esto en mente, un proveedor Tier 1 del automóvil utiliza un sistema de inspección ultra flexible para el testeo del 100% de las placas de circuito impreso para su uso en aplicaciones electrónicas sensibles, pudiendo realizar incluso ensayos a alta temperatura de hasta 140° C.

Los componentes electrónicos en los vehículos están expuestos a temperaturas extremas. Para garantizar el correcto funcionamiento de todos los componentes, estas condiciones ambientales deben poder replicarse en los procedimientos de ensayo. El especialista en automatización con sede en Amberg, Baumann GmbH, se centró en la construcción de sistemas de inspección para este propósito, desarrollando células estándar altamente modulares. Los ingenieros de Baumann también idearon una solución estándar individualizada para un fabricante Tier 1 que necesitaba una línea totalmente automatizada para el testeo de sus PCB.

Una solución perfecta lista para usar
Eligieron la “te|box“, una plataforma flexible para aplicaciones de prueba de PCB a temperatura ambiente, baja (-40° C) y alta (+ 140° C). El nivel excepcional de flexibilidad de este sistema multipropósito, en características y diseño, le permite probar muchos tipos diferentes de PCB. En el caso de este fabricante, el 100% de las pruebas de temperatura ambiente y alta temperatura deben realizarse de acuerdo con criterios rigurosos de tiempo de ciclo.

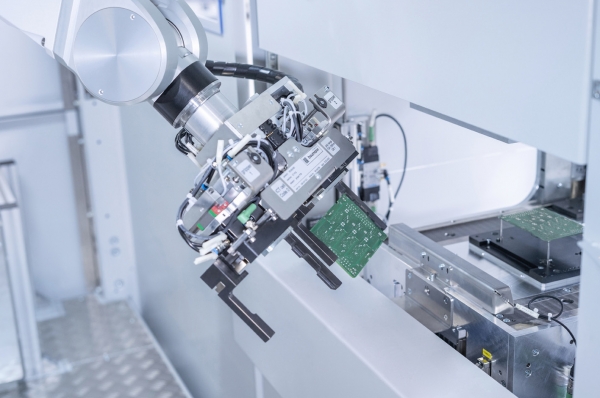

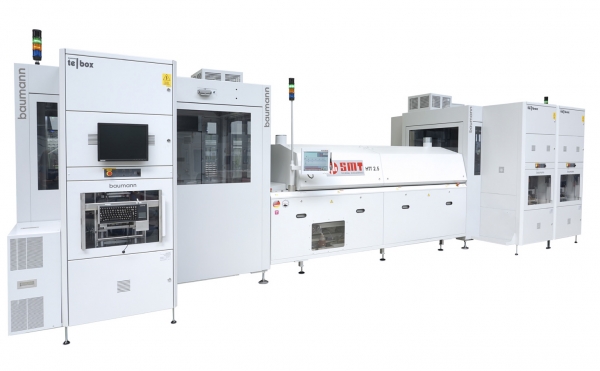

La línea de test específica del cliente demuestra de manera impresionante el nivel de flexibilidad que alcanzan estos sistemas. El sistema completo consta de dos células de ensayo totalmente automatizadas a cada lado de un horno, cada una equipada con la versión ESD (descarga electrostática) del robot de seis ejes TX90L de Stäubli. En la primera célula robotizada las PCB se prueban a temperatura ambiente. Las pruebas de alta temperatura (es decir, 140 ° C) tienen lugar en la segunda célula.
