Rectificado de herramientas de corte de engranajes de módulo pequeño

17/10/2024

SCHNEEBERGER vuelve a escalar “el Monte Everest” del rectificado con Carbide Power Skiving Cutter Module 0.17 en la clase de precisión más alta. El rectificado de herramientas de corte de engranajes de módulo pequeño con calidad AAA supone un desafío especial, especialmente en metal duro. La empresa representada en España por Eydo conoce los procesos necesarios y suministra el equipo adecuado con la Gemini NGM.

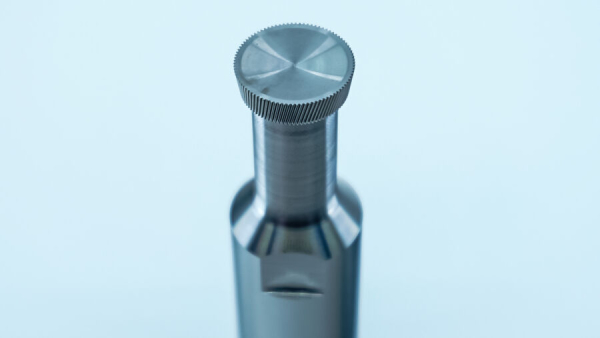

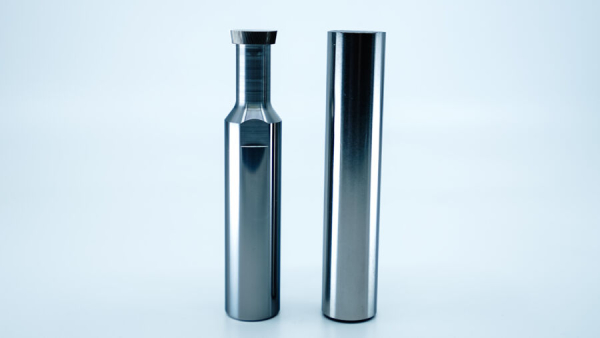

La fresa biseladora de metal duro se fabrica a partir de material macizo (pieza en bruto de Ø 20 mm) en una sola operación de sujeción. La herramienta con diámetro de círculo de punta Ø 16 mm y módulo 0,17 consigue una calidad AAA.

Rectificado topológico

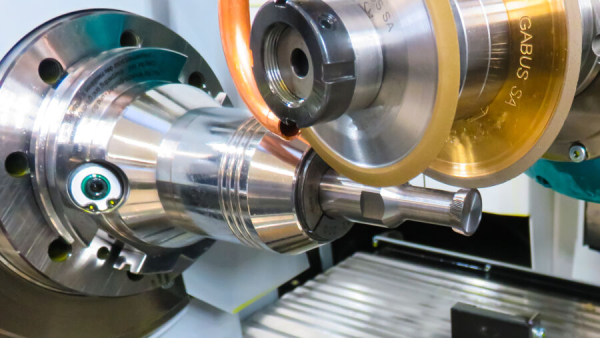

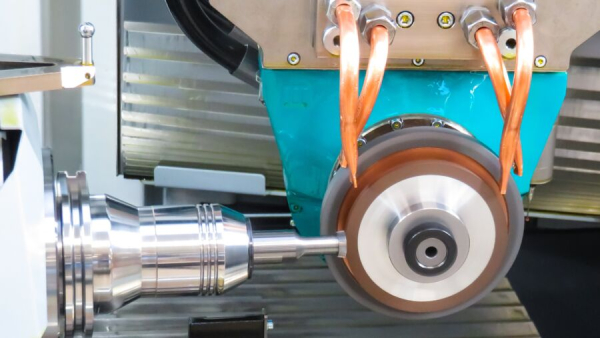

El perfil se crea línea por línea mediante un sofisticado proceso conocido como rectificado topológico. El disco de diamante 14EE1 adherido a metal se adapta al contorno del objetivo. Las correcciones de perfil son posibles sin un proceso de preparación. El proceso de rectificado se basa en un modelo 3D, que se importa con el software CAD/CAM Quinto Qg1.
Para el perfilado de módulos de mayor tamaño, resulta aún más eficaz el rectificado por generación clásico con un disco perfilador rectificado. También en este caso, SCHNEEBERGER tiene años de experiencia con fabricantes líderes a nivel mundial.
El requisito de máxima precisión se satisface con la sólida Gemini NGM. Equipada con la más novedosa tecnología de accionamiento lineal y un diseño térmicamente estable, domina la tarea con gran éxito.

Eydo, S.L.
Tel.: 902 36 15 81 http://www.eydo.es
