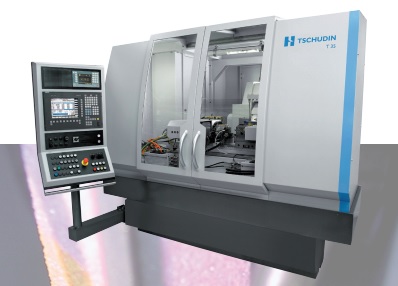

Daunert presenta la rectificadora cilíndrica de producción modular Tschudin T35. La máquina tiene la opción de configurarse con una configuración de ejes que permite tener una arquitectura de muela recta o muela angular con un rango de configuración +/- 6° a - 30°. Dispone de una distancia entre centros de 400 mm y una longitud de rectificado de 400 mm, permitiendo una pieza de un diámetro máximo de 249 mm y un peso de 150 kg entre centros. Para conseguir esta capacidad de trabajo, dispone de unos recorridos de ejes de Z 600 mm, con una velocidad de 15 m/min y una resolución de 0,1 μm, y X 350 mm con una velocidad de 7,5 m/min y una resolución de 0,1 μm; son hidrostáticos, lo que permite eliminar el stick-slip y mejorar el amortiguamiento y aumentar la dinámica de la máquina. La altura del centro de giro con respecto a la mesa puede ser de 125/175 mm, lo que da una idea del volteo máximo de la pieza a mecanizar.
El cabezal muela, dotado de cojinetes hidrodinámicos, permite una velocidad de giro de hasta 120 m/s y una capacidad de muelas de 400-600 mm de diámetro y está dotado con una potencia de 10 (opcionalmente 20) kW. En cuanto al cabezal pieza, de 2,1 kW y unas revoluciones de 5 - 1.500 min-1 (opcionalmente 3.000), puede disponerse de un segundo cabezal pieza, enfrentado al principal, trabajando de forma sincronizada para aplicaciones de rectificado especiales. El contrapunto puede ser manual o automático con un recorrido de 80 mm y existe la versión de corrección automática del cono.
El sistema de diamantado se pude instalar en la parte posterior del cabezal o del contrapunto o sobre la mesa, es de tipo rodillo y está controlado por CNC cuando está instalado detrás del cabezal.
La máquina está preparada para que el mecanizado se pueda realizar con refrigeración con agua o con aceite.
El control de la máquina se realiza con un control Siemens 840 D / Bosch Rexroth MTX. El software para el sistema de control ha sido desarrollado por especialistas en rectificado y, por lo tanto, permite una programación óptima de los procesos de rectificado y acabado. Un punto a destacar es la integración de características específicas de la pieza, como tecnología de medición, manipulación y unidades de procesamiento adicionales.
