Rectificadora de perfiles con tecnología de cámara CCD, funciones de medición y compensación

Daunert Máquinas-Herramienas, S.A.
Tel.: 93 475 14 80 http://www.daunert.com

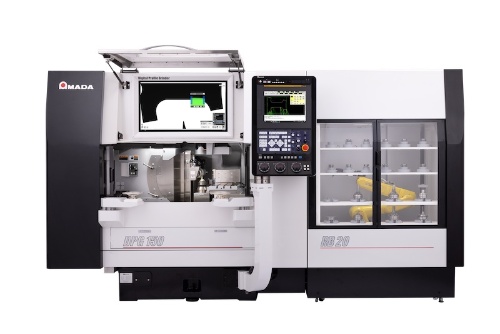

Amada Machinery Europe GmbH presenta el nuevo modelo DPG 150, una rectificadora de perfiles -distribuida por Daunert- con tecnología de cámara CCD, funciones de medición y compensación. Esta es la base utilizada para proyectar la imagen real de la muela abrasiva y la pieza de trabajo en el monitor en tiempo real.
La particularidad de esta máquina es que no necesita plantilla. No requiere un plotter como algunas otras máquinas. En cambio, la pieza de trabajo se mide y rectifica durante el proceso, es decir, durante el rectificado, cuando la pieza de trabajo aún está sujeta. También es posible incluir la función de medición, así como las dimensiones como resultado de la medición y medir los contornos. Esto hace que la máquina sea muy precisa y permite que el operador la maneje y controle de manera muy sencilla.
También es posible mostrar el resultado de la función de rectificado gráficamente, es decir, en un diagrama y en forma de tabla, y también crear un informe de medición con él. Este informe de medición es también la base de la evaluación para más documentación específica del cliente.
El modelo tiene una mesa de sujeción que se puede controlar en 3 ejes, pero que también puede incluir otros ejes. Estos podrían ser, por ejemplo, un dispositivo de rectificado cilíndrico en diferentes dimensiones, pero también un cabezal divisor en diferentes dimensiones.
Frente a la mesa de rectificado, cuenta con el cabezal de rectificar, que se puede controlar en 6 ejes o también se puede interpolar parcialmente. El propio cabezal abrasivo se puede convertir en un cabezal de giro como eje C. También se puede utilizar para rectificar ajustando los ejes A y B con un motor. Además, la muela se puede programar y ajustar en otro eje, el W.
El desgaste natural debe ser compensado y controlado, porque en última instancia conduce a la distorsión del contorno.
