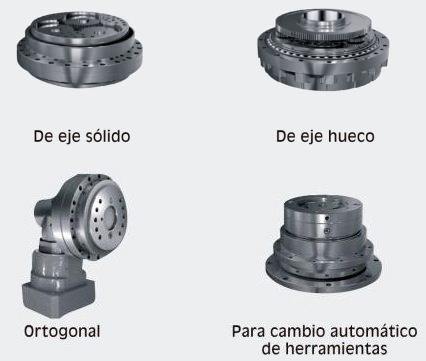

Tecnopower presenta los reductores de precisión de su representada Nabtesco, que permiten la máxima precisión en cada movimiento. Los reductores cicloidales Nabtesco son apropiados para aquellas aplicaciones en las que las exigencias de posicionado son de máxima precisión: robots, máquina-herramienta, mesas de giro por CNC, soldadura, semiconductores, medicina, aeronáutica, etc.
El reductor cicloidal Nabtesco realiza la reducción mediante dos etapas por un sistema de doble leva. Las dos etapas y la baja inercia reducen la vibración. La fuerza se distribuye uniformemente gracias al rodamiento de agujas de las levas, con lo que se consigue una enorme resistencia a las cargas de choque:
1ª etapa
Reducción mediante un sistema de engranajes. El eje se conecta a unos engranajes conectados a los árboles de transmisión, con lo que se consiguen numerosas ratios de reducción ya en la primera etapa.
2ª etapa: etapa de reducción epicíclica

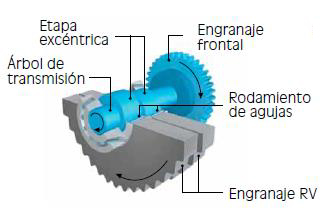

- El eje del árbol de transmisión transforma la rotación de la primera etapa en un movimiento excéntrico gracias a las dos levas. Estas están situadas a 180º para conseguir una carga equilibrada en el engranaje del reductor RV.
- El movimiento excéntrico del árbol de transmisión provoca el contacto del diente de forma cicloidal del engranaje del reductor RV con los rodillos cilíndricos localizados alrededor del interior del cuerpo del reductor.

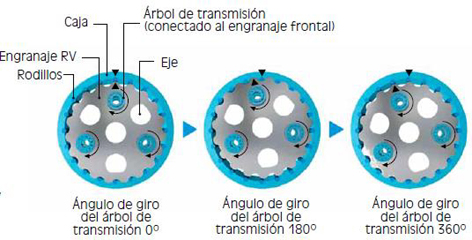

- Los dos engranajes del reductor RV giran con un desfase de un diente por cada movimiento de enganche de rodillos, consiguiendo así que varios dientes estén en contacto simultáneamente con los rodillos. Estos dos engranajes producen el movimiento del eje de salida.
