Robot con eje X rígido con una capacidad de carga de 12 kg

Wittmann Battenfeld Spain, S.L.
Tel.: 93 808 78 60 http://www.wittmann-group.es

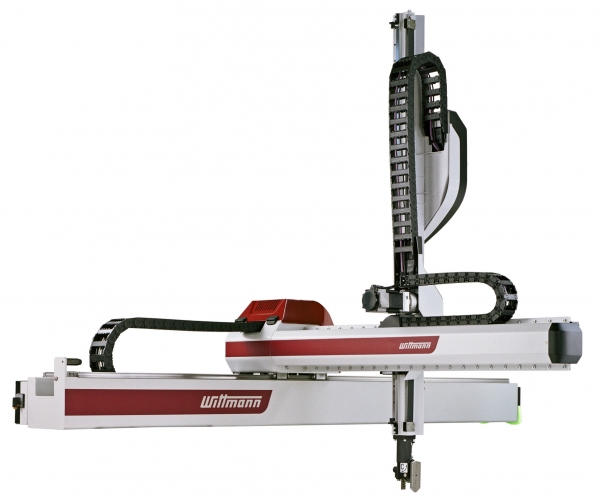

Wittmann es famosa por sus robots equipados con ejes X móviles, que muestran sus ventajas especialmente en aplicaciones de dos componentes y en casos de diseño de pinzas flexibles con varios ejes adicionales: es decir, en soluciones de automatización complejas que son típicas en máquinas de moldeo por inyección de 300 a 4.000 t. Su diseño también tiene un efecto positivo en las dimensiones verticales de las células de fabricación, ya que es posible trabajar con adaptadores inferiores. Para máquinas de moldeo por inyección con una fuerza de cierre de hasta 300 t, es una ventaja tener voladizos dispuestos de forma compacta. Esto es particularmente importante en relación a la protección necesaria del operario de la máquina. Por todas estas razones, Wittmann ofrece de manera exclusiva el primer robot con un eje X rígido con el nuevo diseño WX.

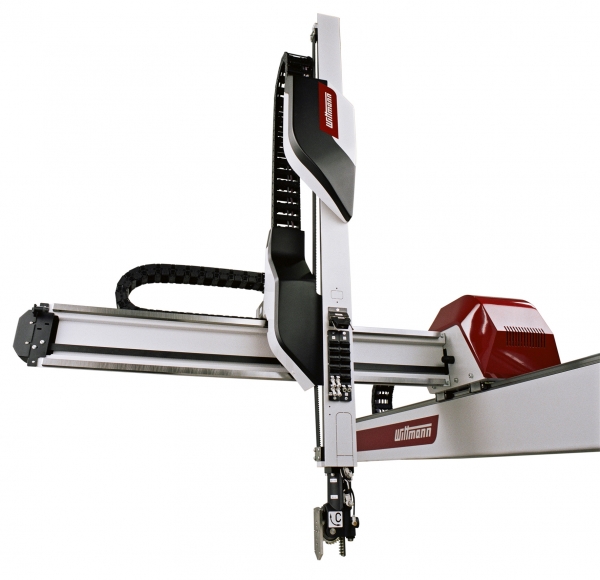

El WX138 es mucho más que una simple revisión de un dispositivo existente. El WX138 tiene un diseño básicamente nuevo. Tiene una capacidad de carga de 12 kg y varias características completamente nuevas.

Características completamente nuevas
La carrera de desmoldeo (eje X) está disponible en un rango de 620 a 920 mm y es accionada de manera innovadora por una correa interna. De esta manera, la unidad de accionamiento queda completamente oculta dentro del perfil del eje de desmoldeo, y las cargas móviles se han reducido en un 30%.
La carrera vertical, que varía de 800 a 1.200 mm, ofrece suficiente flexibilidad para usar el WX138 en células internas, así como en máquinas de moldeo por inyección con una fuerza de cierre de 300 t.
