Sistema de ballbar inalámbrico

Renishaw Ibérica, S.A.U.
Tel.: 93 663 34 20 http://www.renishaw.es

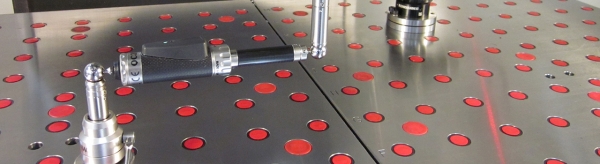

El sistema de ballbar inalámbrico QC20-W de Renishaw se compone de: el propio ballbar (básicamente, un sensor lineal telescópico de alta precisión con bolas de precisión en sus extremos), y dos montajes magnéticos de precisión, uno sujeto a la mesa de la máquina y el otro al husillo o al cabezal de husillo de la máquina.

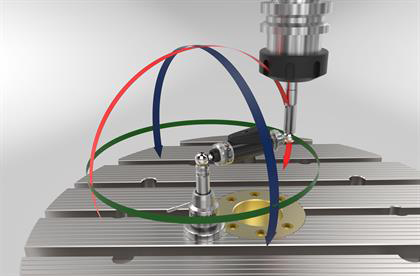

Durante el funcionamiento, las bolas del sensor se colocan cinemáticamente en las copas magnéticas. Mediante esta disposición, el ballbar puede medir cada minuto las variaciones de radio mientras la máquina recorre una trayectoria circular programada alrededor de un montaje en la mesa de la máquina.
Los datos se recogen y se envían a un PC, donde el software de Renishaw calcula las mediciones globales de precisión de posicionamiento (circularidad, desviación circular) según normas internacionales como ISO 230-4 y ANSI/ASME B5.54, o los propios informes de análisis de Renishaw. Este informe se basa en un análisis aritmético exclusivo para diagnosticar muchos errores de máquina individuales a partir de una serie de lecturas lineales. Los datos se muestran de forma gráfica y en formato numérico, para facilitar los diagnósticos.

Ventajas de los ensayos de ballbar
Durante un ensayo de ballbar, se realiza una comprobación rápida y sencilla del rendimiento de posicionamiento de una máquina CNC según las normas internacionales más reconocidas (por ejemplo, ISO, ANSI/ASME, etc.), donde se compara y analiza el rendimiento de las máquinas para diagnosticar rápidamente los problemas que requieren mantenimiento, así como las causas que los producen.
