Sistema de guiado para aplicaciones de tipo medio

05/04/2018

Güdel AG
Tel.: 93 476 03 80 http://es.gudel.com

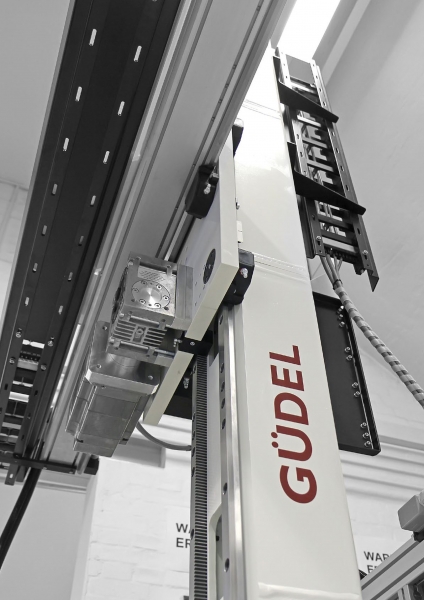

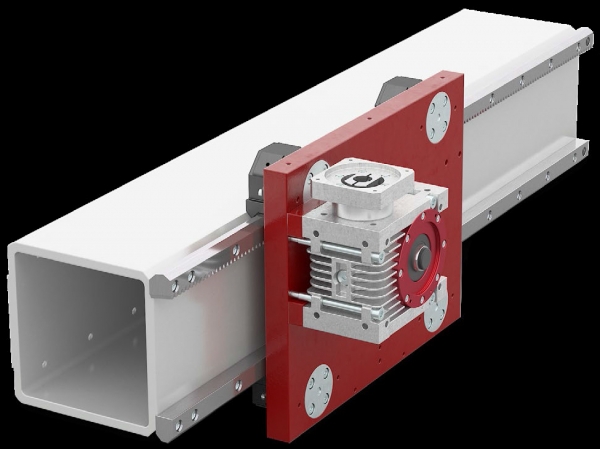

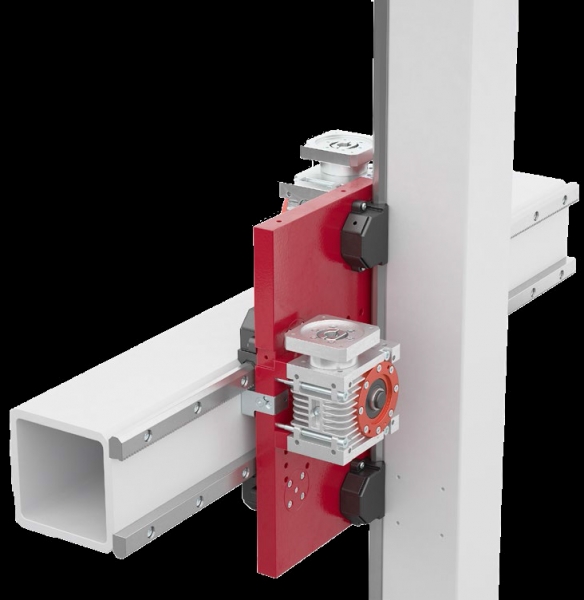

Güdel presenta sus sistemas de guiado para aplicaciones de tipo medio. Estas guías lineales y sistemas de transmisión pueden suministrarse en cuatro tamaños. Dentro de cada tamaño, los elementos pueden combinarse e intercambiarse para cumplir los requisitos.

Precisión

  • Guías lineales: La precisión del sistema de guiado se basa en la calidad básica de los elementos de guía, rodillo y transmisión. Las superficies de guiado de las guías de acero al carbono están endurecidas a 60-62 HRC, mientras que las superficies de guiado de las guías de acero inoxidable están endurecidas a 56-58 HRC.
  • Rodillos: Los rodillos son rodamientos de bolas de contacto angular de doble hilera con un ángulo de presión de 25° con sellos RSR, y están sellados de por vida. Los rodillos se fabrican según la clase de tolerancia PN. Los rodillos pueden suministrarse con holguras de cojinetes normales o precargadas, con centros concéntricos o excéntricos. También están disponibles en acero inoxidable.
  • Elementos de transmisión: Las cremalleras se suministran en varios tamaños para cumplir con la aplicación requerida. Para aplicaciones de alta precisión y alto par, las cremalleras están endurecidas y rectificadas.

Lubricación
Una lubricación suficiente es tan importante como la correcta selección del tamaño del sistema de guiado o el montaje adecuado.
La lubricación, que se selecciona y suministra correctamente al comienzo del diseño, reduce la fricción y evita la tribocorrosión. La tribocorrosión es siempre un indicativo de una lubricación insuficiente.
