Sistema modular de mandrinado

Pinzbohr, S.L.
Tel.: 93 572 08 73 http://www.pinzbohr.com

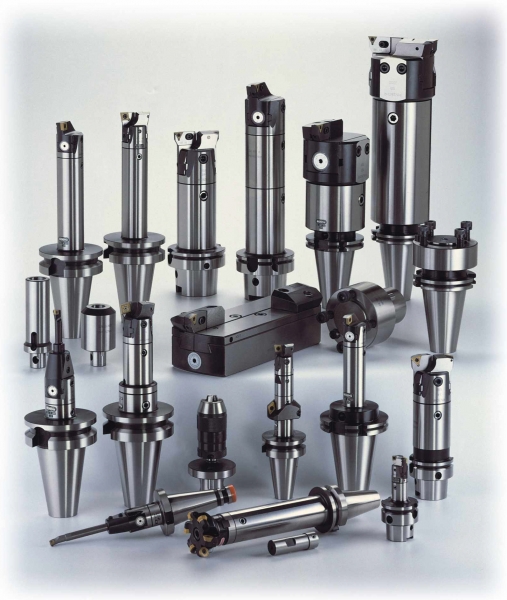

El sistema de mandrinado Pinzbohr está compuesto por una amplia gama de cabezales de desbaste y acabado que cubren diámetros desde 6 mm hasta 500 mm.

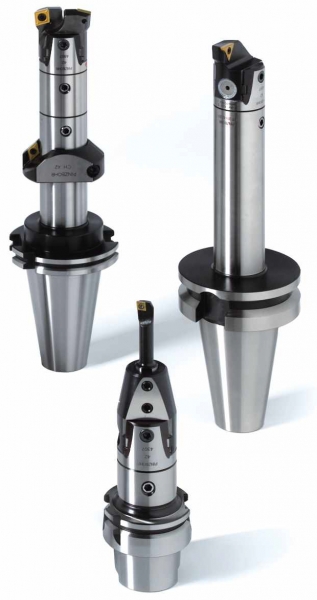

Hay tres tipos de cabezales de mandrinar:

1. Cabezales de desbaste (dos plaquitas de corte) con regulación sincronizada concéntrica.
2. Cabezales de acabado (una plaquita de corte) con regulación micrométrica.
3. Cabezales de acabado Micro (para diámetros pequeños) que montan barras de mandrinar intercambiables y su regulación es micrométrica.

Este sistema ofrece diferentes tipos de acoplamientos para la mayor variedad de máquinas. Prolongadores y reductores complementan el sistema modular para ofrecer la mejor adaptación a cada aplicación particular de los cabezales de mandrinar.
Los cabezales, barras y cartuchos intercambiables presentan asientos de plaquita para una amplia gama de geometrías ISO.
El diseño del tornillo cónico de amarre (acoplamiento / cabezal) permite que cada elemento pueda ser sustituido sin necesidad de extraer el acoplamiento del husillo de la máquina. Todos los componentes están fabricados en acero al cromo-níquel y templados a 58-60 HRC.
Las correderas tienen rectificados de precisión, asegurando un ajuste y deslizamiento preciso en los cabezales a lo largo de toda su vida útil.
