Solución compacta para la inspección universal de herramientas

Zoller Ibérica, S.L.
Tel.: 932 15 67 02 http://www.zoller.info

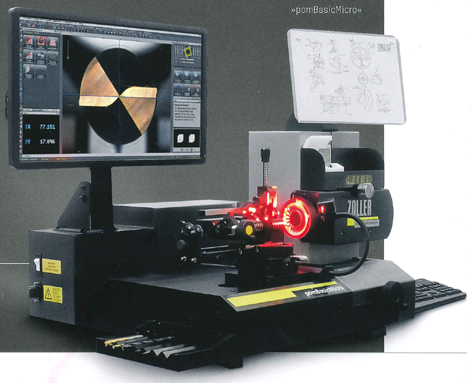

Los dispositivos de inspección Zoller pomBasic y pomBasicMicro miden y comprueban brocas, fresas y avellanadores; en todas las medidas, incluso hasta microherramientas. Compactos y universales, los dispositivos pueden utilizarse en la sala de medición, en el control de entrada o directamente en la fabricación.
El procesamiento de imágenes pomSoft, de manejo intuitivo y adaptable individualmente, proporciona numerosos algoritmos de medición y evaluación con detección automática de aristas, principalmente para medir ángulos, distancias, desgaste, calidades de cuchillas y micrografías. Con el sistema de vídeo-microscopio con óptica de zoom, se pueden captar de forma nítida herramientas, adaptarlas en la vista por sección y así evaluarlas detalladamente.
El asiento universal aloja herramientas de vástago de 2 a 40 mm. Para mediciones axiales y radiales, el prisma puede inclinarse ± 90º.
Estas son sus ventajas:

• Medición de circunferencia rápida y sencilla: Determinación del ancho de chaflán y del ángulo de espiral.
• Comparación de los valores nominales y reales en la imagen en directo: Comparación directa del contorno nominal-real mediante superposición de imágenes de cuchillas almacenadas con la imagen en directo de la nueva herramienta.
• Registros de inspección con solo pulsar un botón: Las mediciones pueden ser editadas y documentadas íntegramente. Adicionalmente, puede seleccionarse individualmente el idioma para la salida de las evaluaciones en formato PDF o de registros de inspección impresos.
