Solución de automatización para la inyección en el rango de fuerza de cierre media y alta

05/11/2021

Wittmann Battenfeld Spain, S.L.
Tel.: 93 808 78 60 www.wittmann-group.com/es

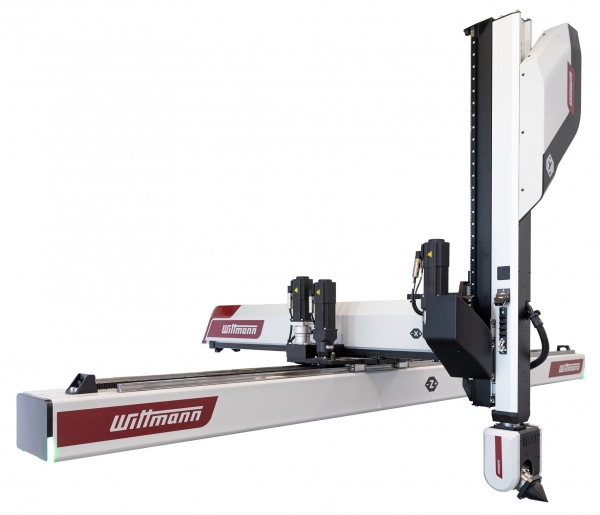

El Grupo Wittmann presenta el último modelo de robot WX. Ya disponible, el robot actualizado WX153 de Wittmann es la solución de automatización ideal para aplicaciones de moldeo por inyección en máquinas con fuerzas de cierre de 500 a 1.300 t.
Así, la nueva solución de automatización para aplicaciones de moldeo por inyección en el rango de fuerza de cierre media y alta se basa en el robot WX153 recientemente actualizado de Wittmann. El sistema consta de una estructura axial cartesiana con un eje X móvil que actúa como eje de desmoldeo.

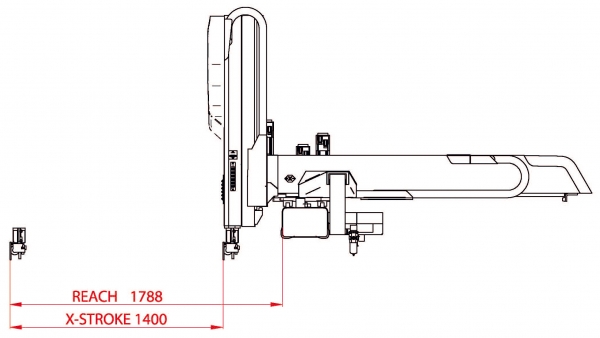

Son posibles una carrera horizontal de hasta 18 m y una carrera vertical de hasta 2.600 mm. Está disponible una carrera X de hasta 1.400 mm para la extracción de piezas. Esta carrera de desmoldeo de 1.400 mm proporciona un alcance máximo de alrededor de 1.790 mm. En este contexto, el término “alcance” designa la distancia máxima entre el eje horizontal y la placa de montaje del eje giratorio en el extremo inferior del eje vertical. El alcance es un parámetro básico para el diseño de sistemas robóticos.
La tubería y/o el cableado internos en el tubo en Y vertical, los puntos de lubricación de fácil acceso y la cabina de control integrado en la parte posterior del transportador horizontal son parte del equipo estándar del robot WX153. El armario de control tiene invariablemente sus dimensiones originales independientemente del número de ejes adicionales conectados.

Tres ejes adicionales
Se pueden montar tres ejes adicionales en cada robot en el extremo de su eje vertical para impulsar la pinza de extracción. Además, Wittmann también puede construir soluciones de robots en tándem, es decir, dos unidades transversales que actúan juntas en el transportador principal. Incluso en tales casos, se puede prescindir de un armario de control adicional, por lo que el espacio previsto para ello junto a la máquina de moldeo por inyección se puede utilizar para cualquier equipo auxiliar necesario que no sea el equipo de automatización.
