Solución de medida por visión 3D totalmente inalámbrica, y portable, para la alineación automatizada de una pieza en bruto

IK4-Ideko

Tel.: 943748000 http://www.ideko.es

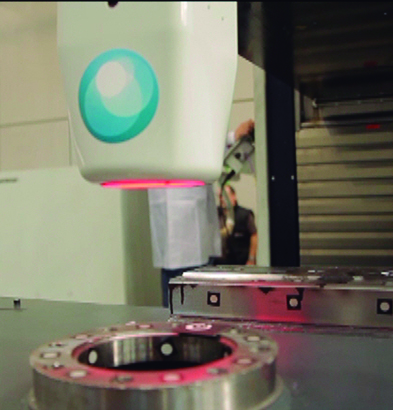

IK4-IDEKO ha desarrollado una solución de medida por visión 3D totalmente inalámbrica, y portable, para la alineación automatizada de una pieza en bruto.

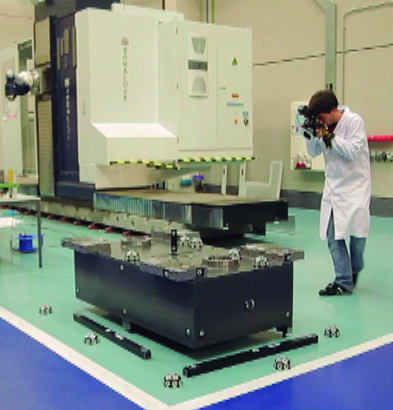

Gracias a este sistema se ha conseguido minimizar el tiempo total del proceso de encaje y alineamiento de la pieza en bruto en máquina. De esta manera damos respuesta a una problemática común con el que se enfrentan sectores como el aeronáutico, ferrocarril, eólico, calderería y máquina-herramienta entre otros, a la hora de mecanizar piezas de gran volumen, ya que requieren largos procesos de alineamiento de pieza en bruto. La alineación en máquina de estas piezas de máximas exigencias de fiabilidad (coste), requiere tiempos incluso mayores a los del propio proceso de mecanizado.

Dos módulos

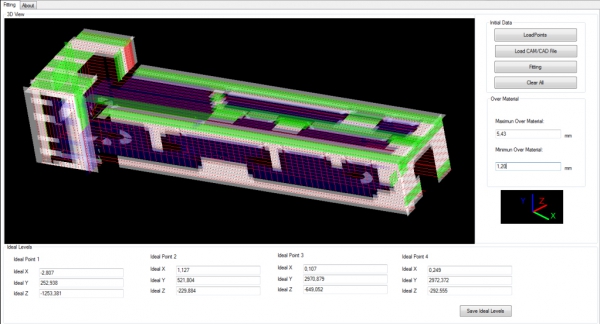

La nueva solución desarrollada por IK4-IDEKO consta de dos módulos principales: un módulo de encaje o fitting y un segundo módulo de alineamiento. Para este fin el centro también ha desarrollado un software propio que ha sido patentado, con el fin de buscar el encaje óptimo de la pieza objetivo a mecanizar dentro del volumen de la pieza en bruto, siempre asegurando una distribución adecuada del material excedente.

Antes de mecanizar, es indispensable una alineación de pieza que garantice una reparto adecuado de sobremateriales en todas las superficies a mecanizar. Los procesos de alineamiento requieren de dos etapas principales: primero, caracterización de la geometría de la pieza en bruto, y segundo, alineación respecto a los ejes de la máquina. El nuevo sistema desarrollado por IK4-IDEKO está compuesto de dos módulos principales: un módulo de encaje o fitting y un segundo módulo de alineamiento.
