El Grupo Wittmann tendrá la oportunidad de presentar sus más recientes desarrollos de producto en una gran variedad de áreas en Fakuma en Friedrichshafen. La compañía mostrará sus últimas novedades en automatización y equipos periféricos del 12 al 16 de octubre en su stand 1204 en el pabellón B1.
Wittmann presentará sus últimas novedades en Fakuma 2021. En el apartado de automatización y equipos periféricos destacan los que se describen a continuación.

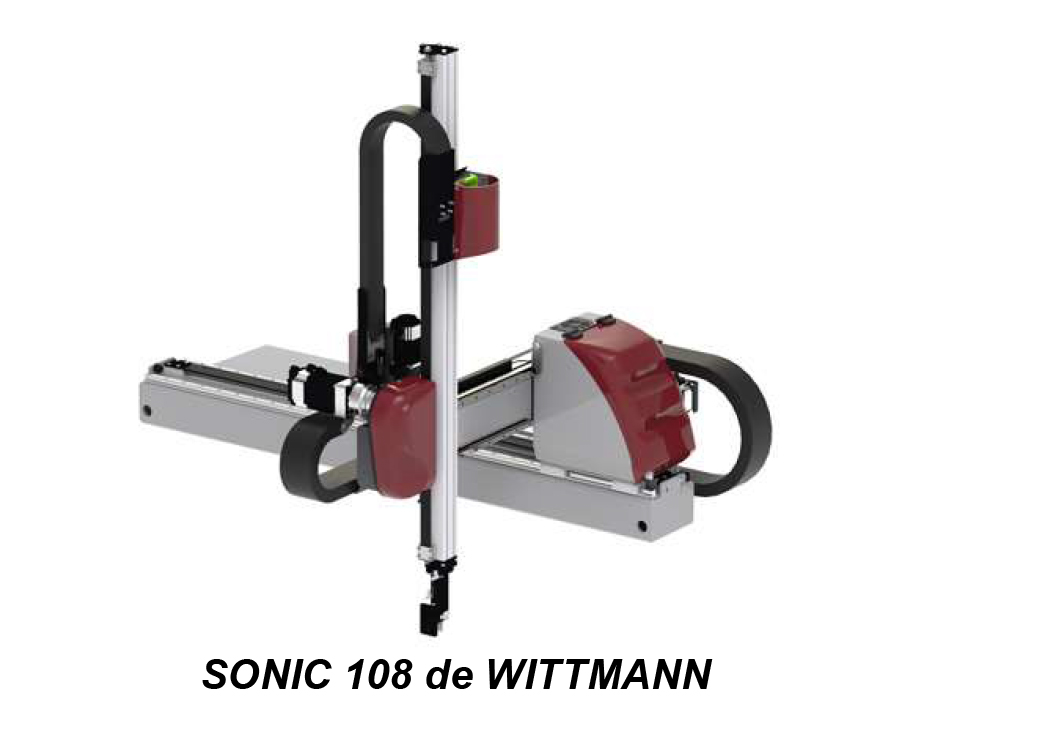

Extensión de los robots serie SONIC
En 2019, los robots de la serie SONIC se lanzaron para reemplazar los robots de alta velocidad de las series UHS. Los robots SONIC vienen con un nuevo diseño y están equipados con el ultramoderno sistema de control R9. El nuevo SONIC 108 para pequeñas máquinas de moldeo por inyección con fuerzas de cierre desde 50 T ahora se une a los equipos que ya están en el mercado para fuerzas de cierre desde 150 a 500 T.
En contraste con los modelos SONIC más grandes, el SONIC 108 se ha equipado con un eje fijo de desmoldeo, que ha demostrado ser extremadamente ventajoso para máquinas pequeñas de moldeo por inyección. Voladizos cortos y un armario de control compacto simplifican el cumplimiento de la normativa CE sobre el alojamiento de la célula de automatización. Durante el movimiento del eje de desmoldeo por encima del espacio del molde, ningún elemento del eje se empuja hacia la unidad de inyección, lo que simplifica sustancialmente el cerramiento, especialmente en el área detrás del plato de cierre de la máquina.
El SONIC 108 se ha optimizado para la extracción a alta velocidad de piezas en aplicaciones de packaging y pick-and-place. Está diseñado para tiempos de ciclo por debajo de 4 s, con tiempos de entrada/salida por debajo de 0.9 s. Para facilitar este tipo de extracción rápida se ha revisado completamente el concepto de sistema de accionamiento, con un SONIC 108 todavía capaz de soportar cargas útiles de hasta 2 kg. Las funciones familiares de Wittmann, como el control de vacío iVac con función de soplado, activación del eje, SmartRemoval y visualización digital de los movimientos axiales son parte del equipamiento estándar del equipo. El uso como insider también es posible (para piezas depositadas dentro del alojamiento protector de la IMM). Para el lanzamiento en FAKUMA 2021, donde el SONIC 108 será presentado por primera vez, el equipo estará disponible con ejes horizontales de hasta 1.500 mm y ejes verticales de hasta 1.000 mm.

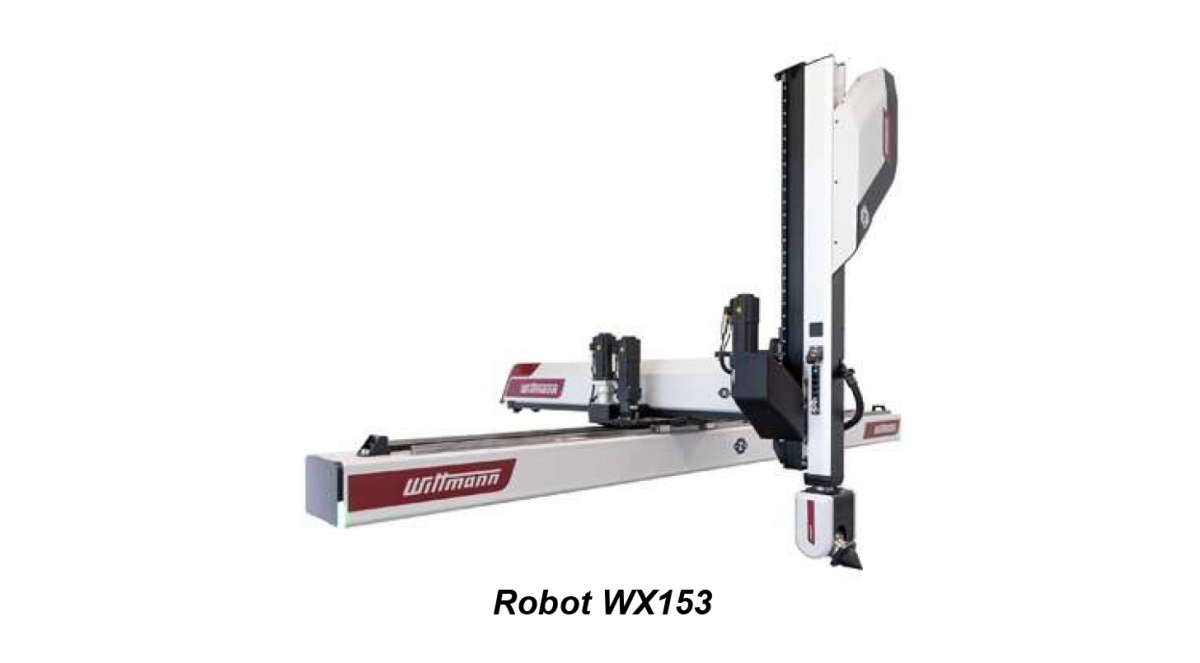

Robot WX153: nueva opción de automatización para rangos medios de fuerza de cierre
Disponible a partir de ahora: el robot Wittmann WX153 mejorado, es la solución ideal de automatización para aplicaciones de moldeo en máquinas con fuerzas de cierre desde 500 hasta 1.300 T.
La nueva solución de automatización para aplicaciones de moldeo por inyección con un rango de fuerzas de cierre medio y alto se basa en el recientemente mejorado robot Wittmann WX153. El sistema consiste en una estructura axial cartesiana con un eje X móvil haciendo la función de eje de desmoldeo. Está disponible con un eje horizontal de hasta 18 m, uno vertical de hasta 2.600 mm y un eje X de hasta 1.400 mm para la extracción de piezas. Este eje de desmoldeo de 1.400 mm proporciona un alcance máximo sobre 1.790 mm. En este contexto, el término alcance designa la máxima distancia entre el eje horizontal y la placa de montaje del eje giratorio en el extremo inferior del eje vertical. El alcance es un parámetro esencial para el diseño de sistemas robóticos.
La tubería interna y/o el cableado en el tubo vertical Y, los puntos de lubricación fácilmente accesibles y el armario de control integrado en la parte trasera del eje horizontal son parte del equipamiento estándar de los robots WX153. El armario de control tiene invariablemente sus dimensiones originales independientemente del número de ejes adicionales conectados. En cada robot se pueden montar tres ejes adicionales al final del eje vertical para manejar la pinza de extracción. Además, Wittmann puede construir también soluciones tándem, dos unidades transversales que actúan juntas. Incluso en esos casos se puede prescindir de un armario de control adicional, por lo que el espacio para este se puede utilizar para cualquier equipo auxiliar necesario a parte de los equipos de automatización. Varias optimizaciones permiten trabajar al WX153 con una pinza de más de 20 kg incluso cuando se usan tres ejes adicionales. Comparado con el concepto previo del dispositivo, esto equivale a un posible aumento de peso de más del 30%.
