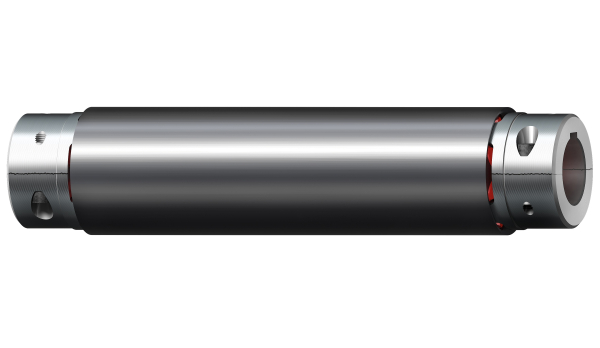

KTR Systems ha desarrollado un acoplamiento con espaciador flexible a la torsión cuya pieza central está fabricada en aluminio de alta resistencia que permite conectar ejes con una distancia entre sí de hasta 4.000 mm. El ROTEX ZRS está disponible inicialmente en 5 tamaños para pares de hasta 560 Nm.
Los ámbitos de aplicación son maquinaria con rodamientos y de manipulación y transporte de materiales, los sistemas de elevación y los robots grúa, así como la industria de las bombas y la ingeniería agrícola.
El tubo intermedio de ROTEX ZRS está fabricado en aluminio de alta resistencia y destaca por su elevada rigidez global, que repercute positivamente en la velocidad crítica de flexión del acoplamiento. Gracias a la geometría especial de la sección transversal y a la baja deflexión, se pueden conectar distancias de eje de hasta 4.000 mm; además, el ROTEX ZRS es indicado para su funcionamiento a velocidades mayores que los acoplamientos de espaciador con tubo de acero intermedio habituales. La alta resistencia del ligero ZRS permite la transmisión de par desde la estrella de 92 Shore-A hasta la estrella de 64 Shore-D, rígida a la torsión. La longitud del tubo es flexible y se puede personalizar, conservando la geometría de la garras interna en toda su longitud.
El acoplamiento de eje intermedio puede combinarse con todas las variantes de cubos ROTEX
Las dos estrellas ROTEX-GS sin juego del acoplamiento de doble cardán centran y soportan el tubo intermedio. Ambas estrellas están situadas dentro del tubo y, por tanto, protegidas frente a influencias externas como la entrada de suciedad.
