Automatización de procesos para fabricación industrial y ensayos con Smart Single Stations

Las soluciones llave en mano de Kistler para procesos de ensamblaje y ensayos ofrecen know-how integrado en tecnología de medición para la fabricación industrial, adaptado a los requerimientos individuales de cada usuario. Estas células de fabricación o ensayos están diseñadas de manera precisa de acuerdo a las especificaciones de los clientes. Según la complejidad de los requisitos, pueden funcionar como células individuales simples, células individuales semiautomáticas o células automatizadas totalmente integrables.

A menudo, los procesos de fabricación industrial en sectores como la automoción, la electrónica o la tecnología médica deben satisfacer los más altos estándares de calidad. Los fabricantes también deben cumplir con requerimientos adicionales de sostenibilidad, trazabilidad y eficiencia que solo pueden satisfacerse con tecnologías de fabricación avanzadas. Los componentes y sistemas equipados con tecnología de medición son la clave para mejorar los procesos de fabricación, como la unión de piezas y el ajuste a presión, o los ensayos de calidad al final de la línea, y también hacen que estos procesos sean más transparentes.

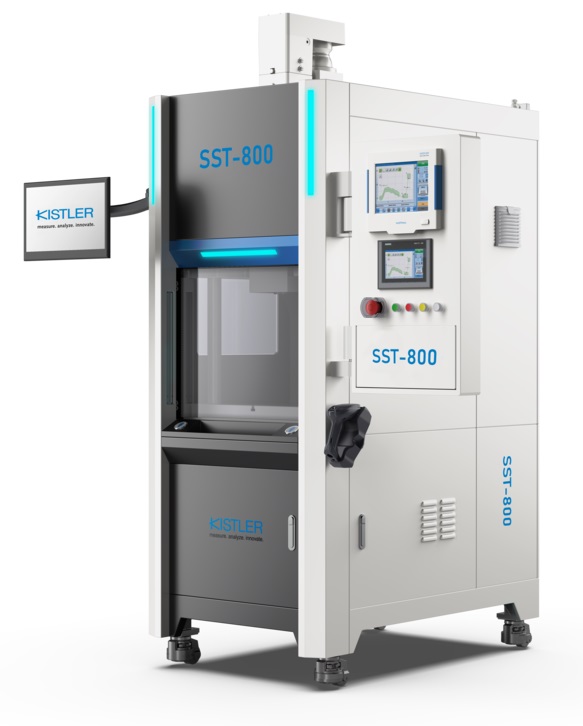

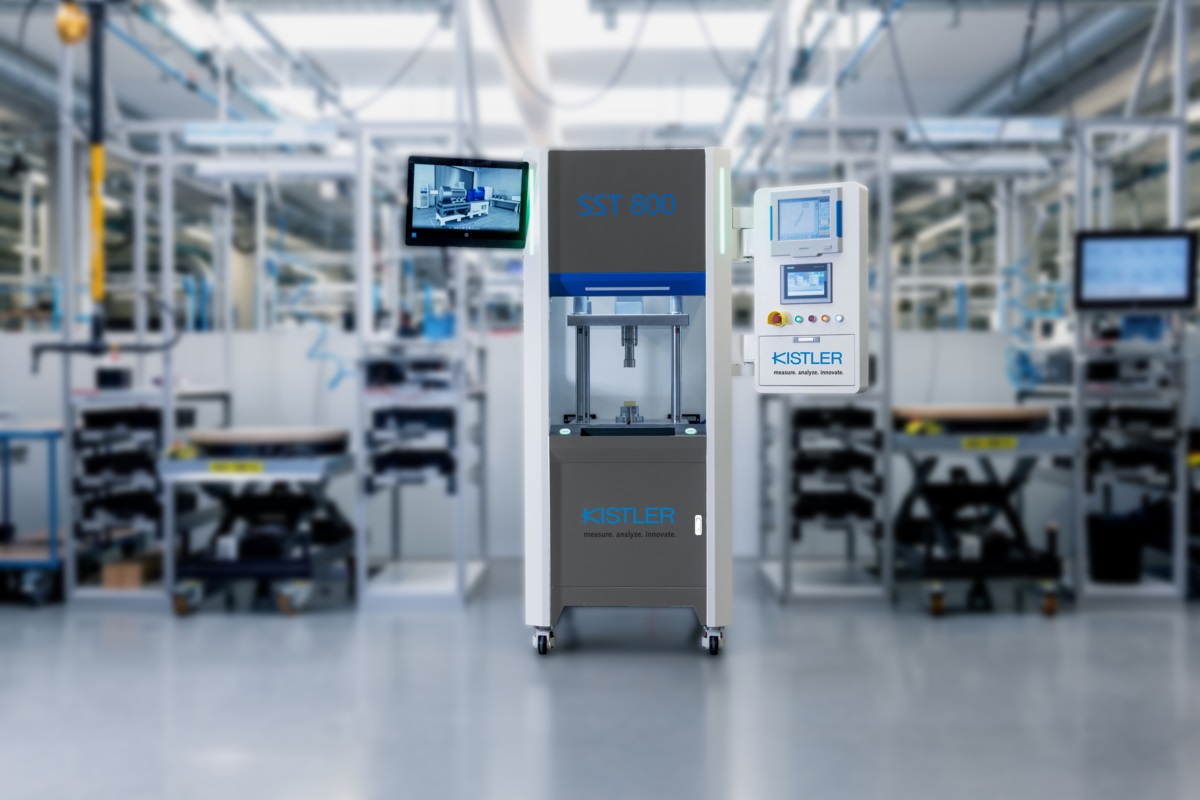

Kistler ofrece estas soluciones no solo como productos o módulos individuales, sino también como soluciones llave en mano personalizadas, conocidas como Smart Single Stations (SST). Se utilizan en cualquier situación en la que los procesos de producción trazables, precisos y de calidad garantizada desempeñen un papel fundamental. Las Smart Single Stations se pueden utilizar para realizar una amplia variedad de tareas y, en muchos casos, en la solución se integran los sistemas de unión electromecánicos flexibles y energéticamente eficientes de Kistler.
A continuación, se detallan tres ejemplos de aplicación de SST:

• Estación de trabajo manual en una línea de ensayos para la fabricación de motores eléctricos.
• Conjunto de placa de circuito complejo para un vehículo pick-up eléctrico.
• Línea completa de fabricación de islas de válvulas para un sistema de freno activo.

Estación de trabajo manual altamente individualizada para la fabricación de prototipos

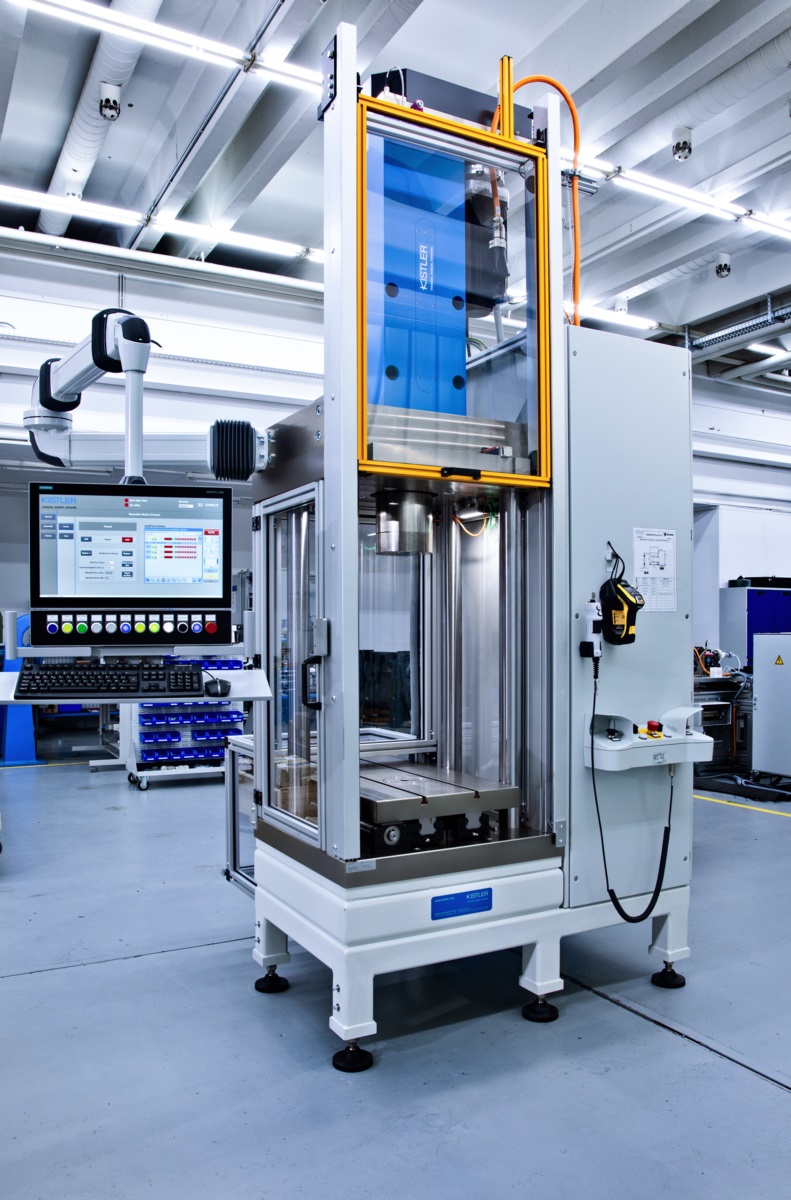

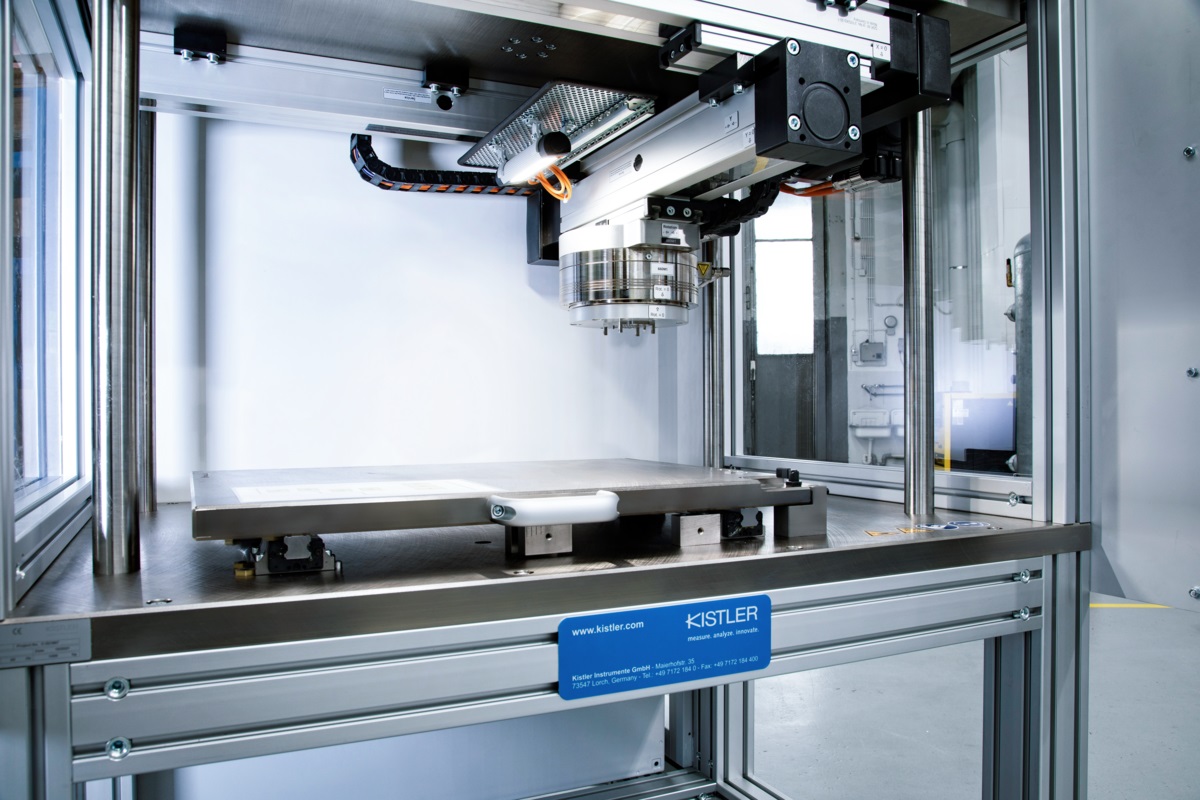

Un importante fabricante europeo de vehículos utilitarios encargó a Kistler el suministro de una estación de trabajo manual personalizada de alta capacidad para su producción de motores eléctricos. Su función: encajar a presión varios conjuntos de rotores en un eje. Esta aplicación utiliza una versión en ángulo especial del sistema de unión NCFN NC de Kistler con una alta fuerza de unión nominal de 400 kN. Para garantizar la carga y descarga ergonómicas de la célula, la solución integra una mesa motorizada móvil de precisión con capacidad para alojar componentes que pesan hasta 75 kg. “También tuvimos que encontrar soluciones para toda una serie de desafíos en respuesta a las especificaciones de seguridad y diseño solicitadas por nuestro cliente”, comenta Wadim Weber, ingeniero de ventas de Smart Single Stations en Kistler: “Se integró un transductor de fuerza adicional para lidiar con pequeñas fuerzas y también para actuar como sensor de referencia. Además, el sistema cuenta con un escáner electrónico manual, por lo que los programas de medición para las diferentes conjuntos de rotor se pueden activar directamente desde el sistema de monitorización de procesos maXYmos NC”.
Una vez que el eje se ha ensamblado con éxito, los resultados de la medición y los datos de producción se transmiten desde Kistler maXYmos al MES del cliente. El sistema incluye un PC industrial especificado por el cliente que no solo visualiza los datos de procesos de maXYmos, sino que también aborda el análisis directo de los datos de medición y además puede usarse para otras aplicaciones. Wadim Weber añade: “Debido a factores como el nivel de detalle y los exigentes requisitos de seguridad y calidad de este proyecto, fue necesario un periodo de alrededor de un año desde la recepción del pedido hasta la puesta en servicio en el departamento de producción de prototipos del fabricante”.
