Es bastante habitual que en los diseños se encuentren características como chaveteros internos y externos, hexágonos o torx. A veces, se realizan externamente en una brochadora o simplemente se subcontratan. De todos modos, en algunos casos hay herramientas que permiten realizar estas operaciones en un torno CMZ.
Las operaciones de brochado se pueden realizar de diferentes maneras, principalmente dependiendo del tipo de herramienta y portaherramientas utilizado:
- Brochado con un portaherramientas fijo: la herramienta y el cabezal son estáticos; solo se usa el movimiento del eje Z en el proceso de corte con pasadas muy poco profundas.

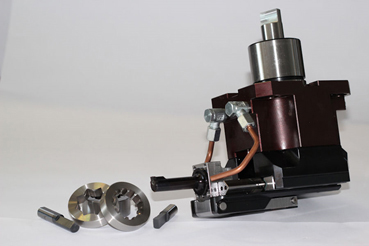

- Brochado con un portaherramientas de brochado motorizado: La herramienta tiene un movimiento transversal en Z mediante el portaherramientas motorizado y el cabezal estático. Se tienen que programar pasadas muy poco profundas.
- Brochado rotativo: El cabezal gira y la herramienta se monta con un ligero ángulo en un soporte que gira libremente. Cuando la herramienta toca la pieza, la herramienta empieza a girar con el cabezal y crea la característica. Este proceso solo es válido para características como hexágonos internos o torx.
El brochado se puede realizar en todas las series CMZ. Dependiendo del tamaño de la característica y las tolerancias requeridas, puede ser requerido el eje Y y, si se utiliza un portaherramientas de ranurado, las herramientas motorizadas son obligatorias.
