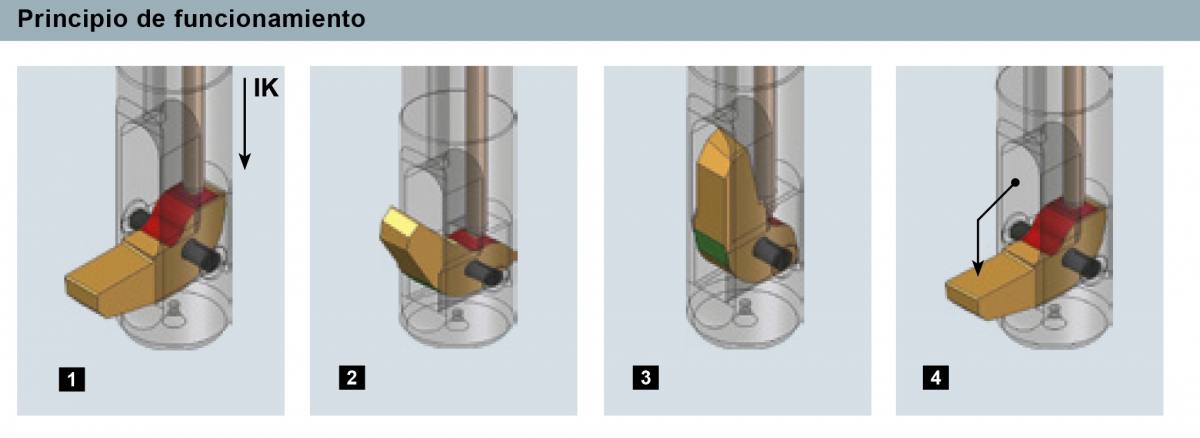

BSF es la herramienta más rentable de HEULE – representada en España por Martín Carrascal -para el lamado inverso en superficie plana de hasta 2.3 veces el diámetro del orificio. La herramienta BSF sirve para hacer lamados en superficies planas sin girar la pieza. Esta herramienta robusta destaca por su sencillez y fiabilidad. La cuchilla se despliega por la fuerza centrífuga producida por las revoluciones de activación del husillo y se repliega por efecto de la presión de la refrigeración interna de la máquina.
La gama de herramientas estandarizadas BSF consiste en herramientas con cuchillas que van desde un diámetro de agujero de Ø6.5 hasta Ø21.0 mm. Los diámetros de lamados o cajeras posteriores son 2,3 veces el diámetro del agujero como máximo. Tanto la combinación correcta de herramienta con cuchilla, así como el mecanizado previo del agujero es importante, para alcanzar el diámetro de lamado deseado. Para asesorarle de la selección correcto como el ciclo de programación los técnicos de MARTIN CARRASCAL y HEULE están a su disposición.
Referencias del sistema de herramienta BSF
Series
El catálogo de BSF se divide en 7 series (A - G). Cada serie cubre una familia de diámetros de agujero. Dentro una serie existen varias posibilidades de combinación de placas y herramientas.
Diámetro del orificio (d)
El diámetro del agujero es el criterio de selección más importante en el catálogo estándar de BSF. Es importante tener en cuenta, las tolerancias del agujero a la hora de seleccionar la herramienta correcta. Las diferentes series de herramientas BSF tienen asignados una familia de diámetros de agujero.
Diámetro de lamado (D)
El diámetro de lamado resulta de la combinación correcta entre herramienta y placa correcta.
Sistema de mangos
Las herramientas BSF estándar por defecto tiene un mango cilíndrico. Se pueden solicitar con Weldon o Whistle Notch. Solo hay que añadir "HB" o "HE" respectivamente al final de la referencia de herramienta.
