Dinamómetro para aplicaciones de micromecanizado

Kistler Ibérica, S.L.U.
Tel.: 93 860 33 24 http://www.kistler.com

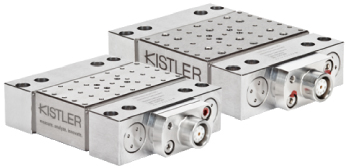

Kistler Ibérica presenta la nueva placa dinamométrica 9119AA1, Minidyn, específicamente diseñada para aplicaciones de medida de fuerzas en micromecanizado.
El nuevo Minidyn 9119AA1 proporciona una frecuencia natural en los 3 ejes de medida en torno a los 6 kHz, lo que le permite la realización de medidas de fuerza bajo muy elevadas velocidades de giro de husillo. Adicionalmente, con un rango de medida ampliado hasta 4.000 N, con respecto a los 250 N de su predecesor, puede ser empleado en un abanico mayor de aplicaciones.
Con una superficie de fijación para la pieza de 39 x 80 mm, el nuevo Minidyn 9119AA1 cuenta con el sistema tradicional en los sistemas Kistler, de gestión de las señales proporcionadas por las células de carga triaxiales de que consta, siendo posible llevar a cabo, a partir de sencillos algoritmos, cálculos de resultantes tanto de fuerzas como de momentos, que permiten obtener de un modo rápido las medidas de las fuerzas principales que intervienen en un proceso de mecanizado.
El modelo 9119AA1 se complementa con el 9119AA2, con una superficie de fijación de pieza mayor y un amplio juego de accesorios que permiten su utilización tanto en microfresado como en microtorneado.

Uso extendido
El anterior Minidyn, 9256C1, está siendo ampliamente utilizado durante los últimos años en aplicaciones de microfresado, fundamentalmente, donde los requerimientos en alta velocidad de rotación de husillo son cada vez más restrictivos, exigiendo el uso de sistemas de medida de elevada rigidez y con frecuencias naturales cada vez mayores.
