El módulo neumático a punto cero 'más plano del mundo'

Schunk Intec, S.L.

Tel.: 93 755 60 20 http:// http://www.es.schunk.com

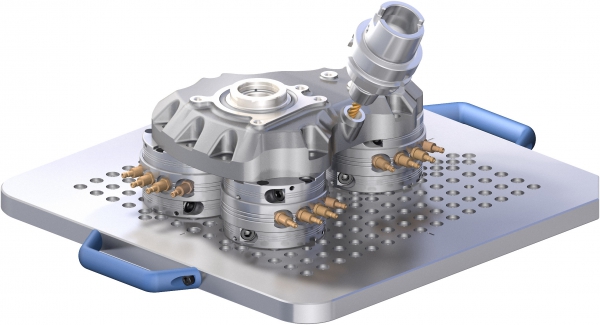

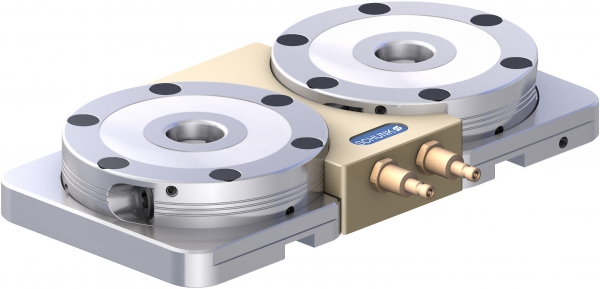

Schunk amplia su programa VERO-S, sistema de cambio rápido de pallets. Con una altura de 20 mm, el módulo VERO-S NSE mini de Schunk, es el módulo neumático a punto cero “más plano del mundo”. Condición ideal para el retrofitting de máquinas existentes y el aprovechamiento al máximo del espacio de la máquina. Además permite la fijacióndirecta de piezas pequeñas.

Muy compacto

Su concepto patentado de accionamiento, consiste en una carrera y sujeción rápida asegurando que el módulo, sea extremadamente compacto. Con un diámetro de 90 mm y un diámetro del bulón de fijación de tan solo 20 mm, el NSE mini tiene integrado además una función con efecto turbo, con la que se consiguen elevadas fuerzas de tiro hasta 1500 N. El bulón se posiciona encima del alojamientoy es fijado con tres pernos. El enclavamiento es actuado mediante un paquete de muelles y llevado a un autobloqueo mecánico. Una gran superficie de contacto entre los pernos y los bulones, minimiza en el momento del enclavamiento la presión sobre una superficie puntual, evitando por lo tanto el desgaste de los módulos.
