Habitualmente, el mecanizado fino de pequeños diámetros exteriores se lleva a cabo con procesos de rectificado. El escariado de exteriores es una alternativa interesante y rentable. Por ejemplo, para crear un ajuste IT6 en un torno que tiene una configuración de producción en serie, se puede optar por los escariadores de exteriores con placas y patines guía para realizar el trabajo. Esto requiere que el diámetro de la herramienta y la conicidad de la placa se ajusten con una precisión milimétrica.

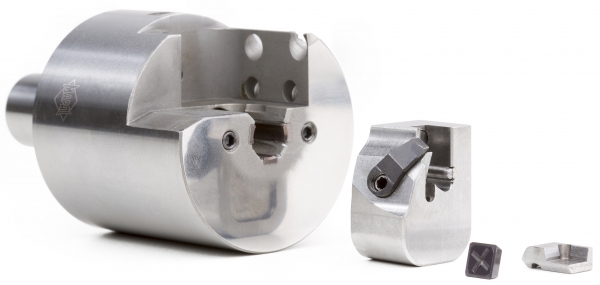

Hacerlo lo más simple posible era lo que Mapal -presente en EMO- tenía en mente cuando desarrolló el sistema EA (Fácil Ajuste). Con el sistema EA, la conicidad de la placa ya está integrada en el cartucho que sirve como soporte de la placa. Por lo tanto, no hay necesidad de ajustar la conicidad del filo de corte más pequeño. Lo único que sí hay que ajustar es el voladizo de la placa con respecto a los patines guía. Generalmente, es una tarea rápida y sencilla. Sin embargo, esto solo ha sido posible hasta un diámetro determinado. En el caso de los escariadores de exteriores con diámetros más pequeños, el ajuste sigue siendo todo un desafío. Se debe insertar un sensor de medición en el escariador de exteriores, puesto a cero en los patines guía y ubicado en el filo de corte, para establecer el voladizo correspondiente. Un procedimiento que se ve agravado por una visión muy limitada del interior de la herramienta. Por eso se requiere una cierta habilidad por parte del trabajador, así como una formación adecuada.
