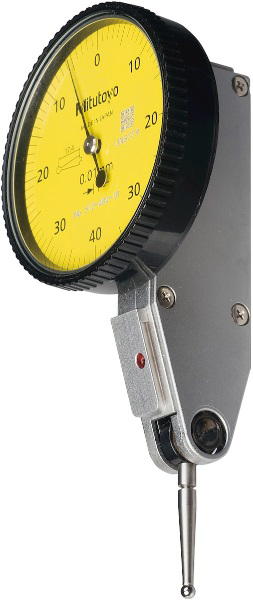

Instrumento de medición de palanca sensitiva con una longitud del brazo palpador de 20,9 mm

Hoffmann Iberia Quality Tools, S.L.
Tel.: 900 90 07 28 http://www.hoffmann-group.com

Hoffmann Group presenta el instrumento de medición de palanca sensitiva con una longitud del brazo palpador de 20,9 mm del fabricante Mitutoyo.

Características generales

• Instrumentos de medición de palanca sensitiva de alta precisión con mecanismo de medición montado en rubíes, en modelo manejable y resistente.
• Carcasa y prismas soporte de cola de milano fabricados de una pieza, gracias a lo cual se consigue una sujeción especialmente rígida a la flexión.
• Protección contra la corrosión por cromado mate de la carcasa.
• Con lectura de 1/100.
• Mecanismo de medición apoyado sobre piedras preciosas con cono de medición de MD. Insensible a los campos magnéticos.
• Aplicación: Como instrumento preciso de medición por comparación para comprobar la desviación respecto al valor teórico en verificaciones de concentricidad, mediciones interiores, comprobación del paralelismo y la planitud, así como para la orientación de piezas.
• Suministro: Incluye pitón de sujeción de Ø 8 mm.
• Partes opcionales: soporte cuadrado, soporte de centraje y soporte de medición articulado.
• Pieza de repuesto: palpador de repuesto con bola de MD o rubí disponible a petición.

Datos técnicos

• Norma: DIN 2270.
• Embalaje: caja estable.
• Técnica de medición: analógico.
• Calibración: C5.
• Fuerza de medición: 0,3 N.
• Lectura: 0,01 mm.
• Ángulo de giro: 2 x 110º Grad.
• Margen de medición por cada dirección: 0,4 mm.
