La innovación e inteligencia integrada de Rollomatic para producir herramientas

22/05/2023

La innovación, la inteligencia integrada, el ingenio y la tecnología son el enfoque de las soluciones de Rollomatic para producir herramientas de corte de alto rendimiento representa en este caso por la máquina GrindSmart®660XW.

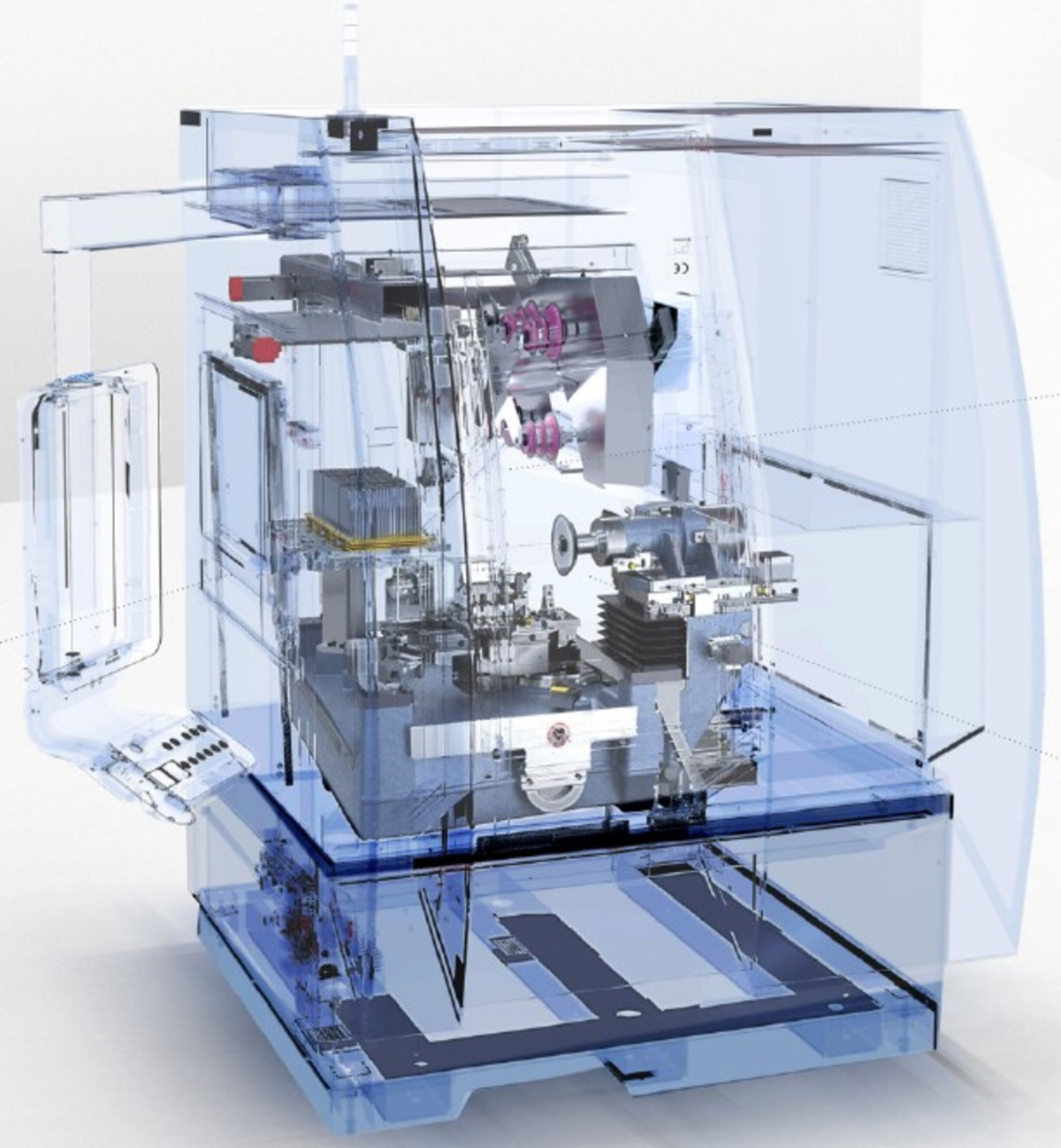

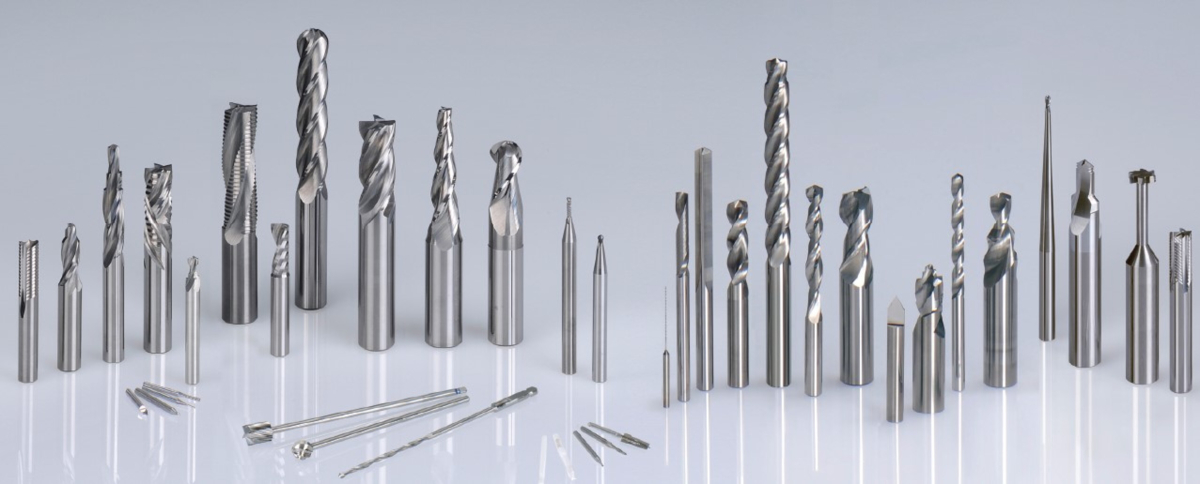

La GrindSmart®660XW ha sido diseñada para aplicaciones de herramientas de corte rotativas que van desde un diámetro de 0,1 a 12,7 mm en un diseño increíblemente compacto que incluye un cargador de herramientas de gran capacidad y un cambiador de muelas de rectificar de alta velocidad con 6 posiciones de paquetes de muelas. La máquina cuenta con la última tecnología de motores lineales y de giro de los ejes, así como con un motor de husillo síncrono de 14kW. Todos estos componentes son refrigerados con el mismo aceite refrigerante que proporciona una perfecta estabilidad térmica, una precisión inigualable en la producción y un excelente acabado superficial en las herramientas.

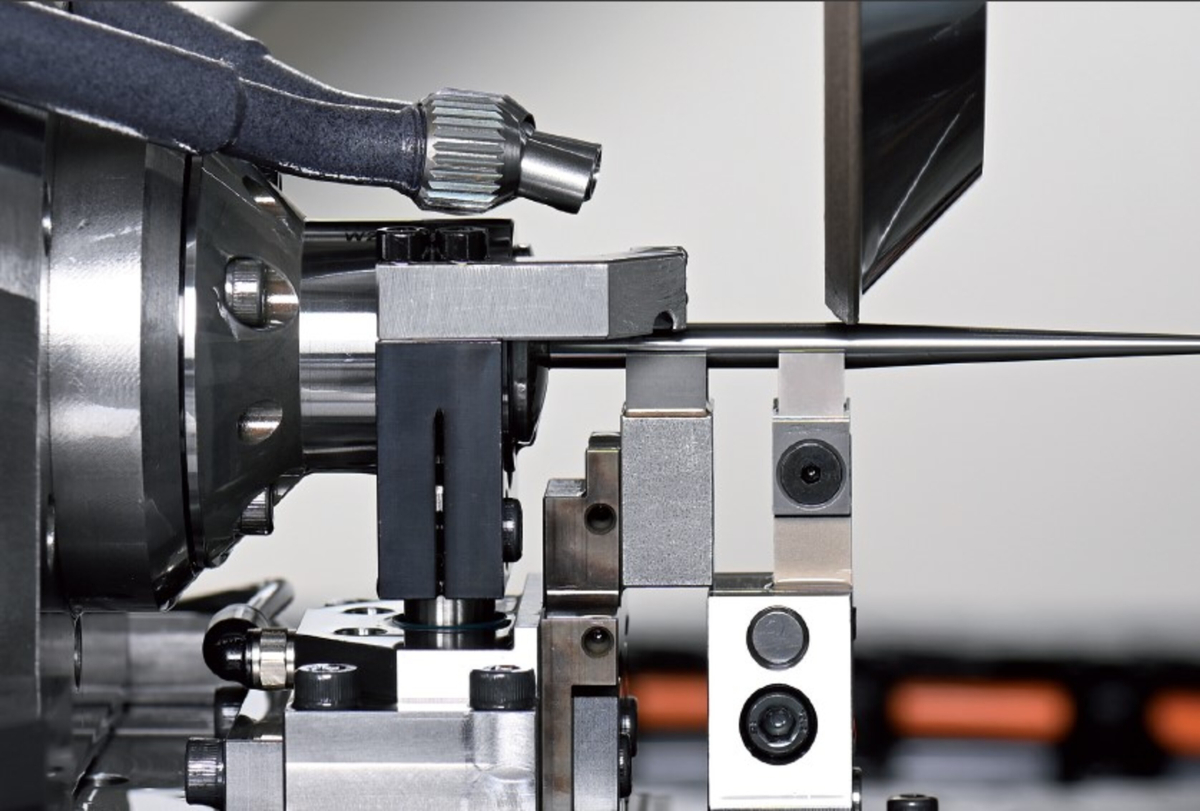

La máquina cuenta con 4 ejes lineales y 2 rotativos. Un aspecto diferenciador, entre otros, es el cabezal de trabajo que está montado en un eje lineal CNC. Con esta característica, el rectificado de herramientas y el conocido proceso de rectificado por peeling de Rollomatic se combinan en un solo modelo de máquina. El beneficio del cabezal de trabajo móvil para las operaciones de rectificado de peeling es que la muela de rectificado siempre está encima de la luneta de apoyo, mientras que el eje del cabezal de trabajo empuja la herramienta a través de la muela de rectificado, proporcionando una excelente estabilidad del proceso. Este eje de cabezal de trabajo CNC también es un gran beneficio para las aplicaciones de taladrado, ya que un innovador diseño de luneta combina un soporte óptimo de la herramienta para acanalado y generación de la punta de la herramienta a mecanizar.
Entre los aspectos resaltables de la máquina nos encontramos con el de sostenibilidad debido a que no se necesita enfriador adicional ya que los motores lineales, de par y de husillo, se enfrían con el aceite refrigerante normal. La máquina dispone de un modo de calentamiento programable importante para realizar la precisión de las piezas desde la primera, por otro lado, tiene incorporado un modo de suspensión o apagado automático al final del ciclo. En cuanto a la tecnología de motor de husillo de accionamiento de la muela, se cuenta con un motor síncrono altamente eficiente que proporciona 14kW y 23Nm. Otro aspecto importante dentro de este apartado es el espacio ocupado teniendo el tamaño más pequeño en comparación con otras marcas de máquinas en el mercado.
La ergonomía de manejo se basa en la facilidad de utilización de la máquina gracias a un panel de control ultramoderno y fácil de usar con un monitor de pantalla táctil de tamaño grande. Además, este panel es ajustable en altura para disponer de una comodidad óptima del operario. Se dispone, así mismo, dentro del panel, de un "teléfono" ergonómico que se puede separar del panel de control para ayudar al operario en los procedimientos de configuración. La facilidad de utilización está también presente en la excelente accesibilidad a la máquina para trabajos de configuración y mantenimiento, completándose con la posibilidad de toma de muestras para inspección manual que se puede realizar sin interrupción del ciclo gracias a la plataforma tipo cajón que se puede extraer de la máquina.

Para poder ver el contenido completo tienes que estar suscrito. El contenido completo para suscriptores incluye informes y artículos en profundidad
