Como complemento a la innovadora familia de controladores CC300 para máquinas de moldeo por inyección de Engel, el CC300 plus combina una mayor personalización con una ergonomía optimizada. Se alinea con lo que es cada vez más evidente en el funcionamiento de las máquinas hoy en día: procesos de configuración frecuentes y un creciente número de tareas manuales. La unidad de control CC300 plus es una opción que se puede seleccionar al realizar el pedido de cualquier inyectora Engel.

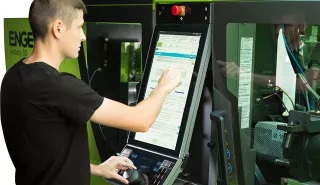

El controlador CC300 guía intuitivamente a través de complejos procesos de moldeo por inyección. Con el sistema de control CC300 para máquinas de moldeo por inyección, robots y periféricos de Engel, empresa representada en España por Roegele, el operador puede confiar en un funcionamiento innovador de la máquina, que incluye una lógica de funcionamiento moderna, navegación autoexplicativa y opciones de configuración individual. Los robots, totalmente integrados en el sistema de control, y el aspecto uniforme establecen nuevos estándares de funcionamiento.

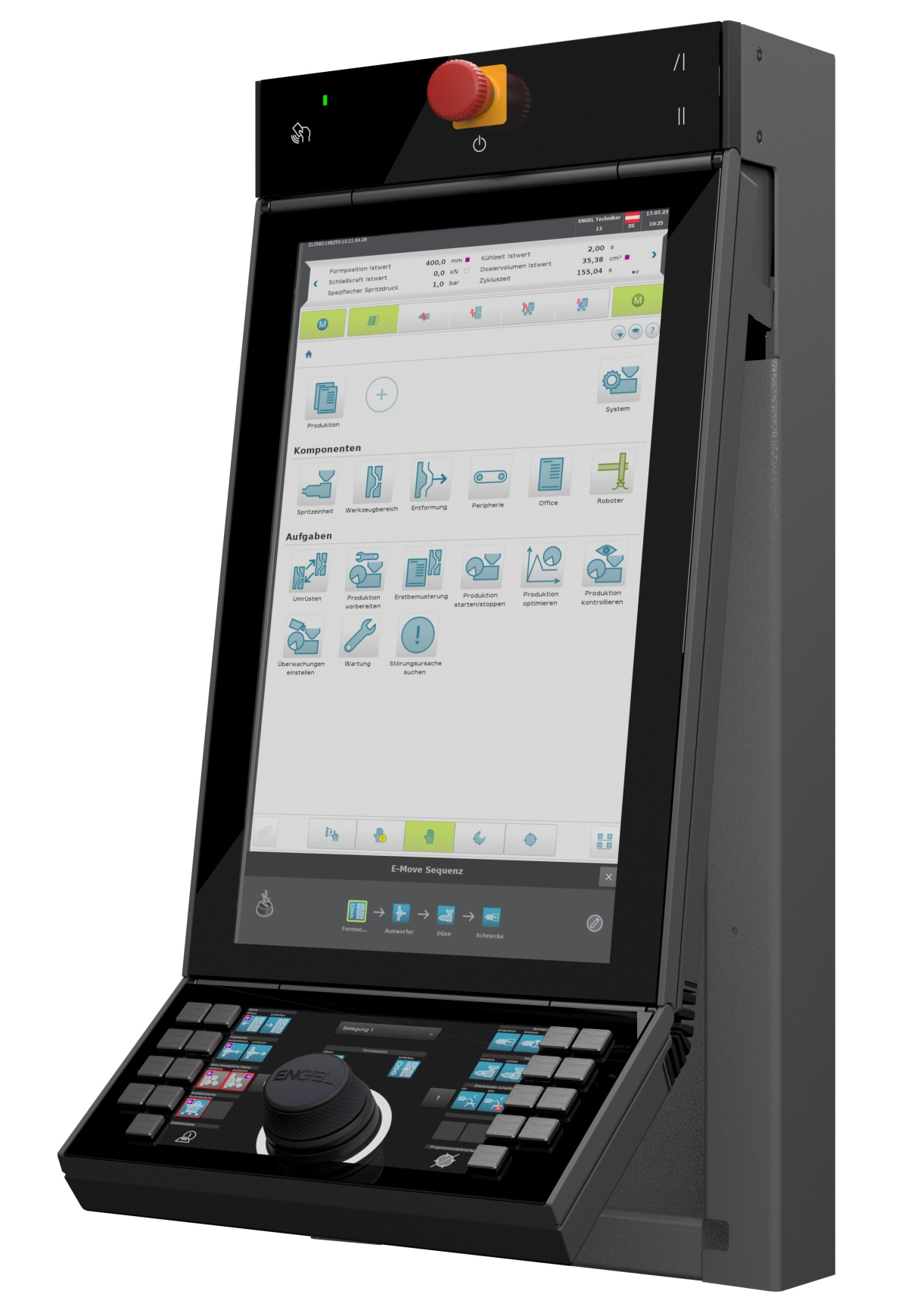

Tres paneles
La ergonomía se ha mejorado gracias a la división del Engel CC300 plus en tres paneles: el de conexión, el de visualización y el de teclas. Los tres paneles ofrecen funciones nuevas y mejoradas. Los paneles están vinculados a través de conexiones con un ajuste preciso y se pueden posicionar de manera independiente mediante teclas. Se pueden seleccionar varias configuraciones diferentes para el panel de botones manual. Por ejemplo, se puede alternar fácilmente entre controlar el robot, los noyos o los movimientos principales.
El panel de conexión contiene las funciones habituales relacionadas con el registro del usuario, la parada de emergencia y el mecanismo de giro. También se pueden instalar interruptores mecánicos opcionales para funciones de seguridad, además de ampliaciones individuales. El usuario inicia sesión del mismo modo que con el CC300, es decir, a través de RFID con el estándar habitual EUROMAP65. Además, el CC300 plus ofrece la opción de utilizar el nuevo sistema de inicio de sesión vía MIFARE, que permite a un administrador configurar autorizaciones específicas para determinados usuarios.
La unidad de control CC300 plus es una opción que se puede seleccionar al hacer el pedido de cualquier máquina de moldeo por inyección Engel. Está disponible para todo tipo de máquinas. Además, todas las máquinas de moldeo por inyección Engel equipadas con una unidad de control CC300 pueden actualizarse con la unidad de control CC300 plus.
Al igual que el CC300, el CC300 plus está equipado con un monitor táctil de 21,5’’. Este panel central está pensado para tareas de navegación, ajuste y visualización general. El nuevo panel de teclas es el componente central del nuevo CC300 plus.
Una buena opción
Es una buena opción cuando el trabajo cotidiano de las máquinas de moldeo por inyección requiere un número mayor de operaciones manuales. Estas pueden ser necesarias, por ejemplo, cuando se realizan muchos trabajos de equipamiento para fabricar un número pequeño de piezas, como suele ser habitual en la subcontratación o en la industria automotriz. El CC300 plus de Engel también es ideal para las instalaciones de moldeo por inyección utilizadas en los centros tecnológicos de desarrollo flexible. Y, a veces, el motivo más importante para elegir este control puede ser simplemente el deseo del operario de la máquina de contar con una unidad más inteligente, táctil y personalizable que le facilite el trabajo.
El motivo que ha llevado a Engel a actualizar la unidad de control CC300 es la estrecha comunicación que mantiene con sus clientes. El feedback de los operadores fue la base para el desarrollo del CC300 plus. Con él, se atiende a las necesidades que actualmente plantea el manejo de equipos: procesos de equipamiento más frecuentes y un aumento de las actividades manuales. El nuevo CC300 plus ofrece a los usuarios, precisamente, la ergonomía y la personalización mejoradas que necesitan. La estructura de tres piezas con doble mecanismo giratorio y su panel de teclas asignables individualmente marcan la diferencia con el CC300.

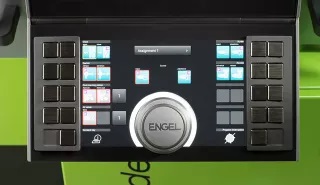

Nuevo panel de teclas personalizable con mejores cualidades ópticas y táctiles
Los llamativos ocho pares de teclas del CC300 plus transmiten, gracias a su respuesta táctil, una agradable sensación de seguridad y firme control de la célula de producción Engel respectiva. Al igual que en el CC300, en la variante plus, todas las teclas se pueden asignar de manera clara e individualizada. Mediante los elementos de mando (e-move o pares de teclas), se puede acceder rápidamente a las funciones individuales. Además, ahora se pueden definir para el panel de teclas varios ajustes distintos que permiten, por ejemplo, alternar rápidamente entre el control del robot, el control de los noyos y el control del proceso de moldeo por inyección.
La nueva función multitáctil permite manejar varios movimientos a la vez y navegar simultáneamente por la pantalla.

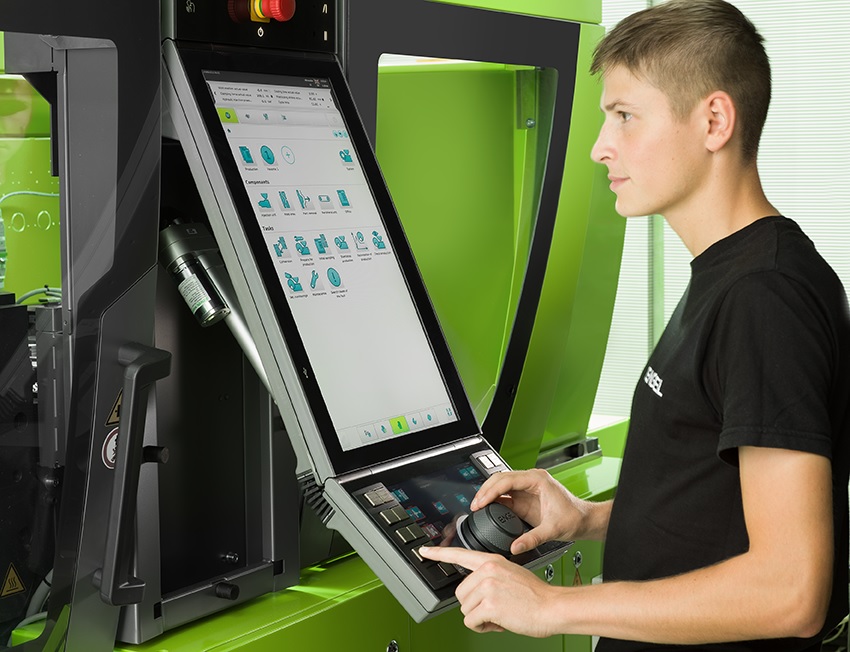

Posicionamiento independiente de los tres paneles
Los tres paneles (conexión, visualización y teclas) están conectados entre sí mediante un ajuste que se puede modificar con precisión y se pueden posicionar de manera fácil e independiente por medio de teclas. La posición de trabajo óptima se memoriza en el control independientemente del usuario. Si el control no se utiliza durante cierto tiempo o el operador de la máquina cierra la sesión, la unidad se vuelve a situar en la posición inicial y se integra, igual que en el CC300, en la máquina de moldeo por inyección. Además, esta función evita de manera confiable las colisiones con apiladoras o con los vehículos autónomos que cada vez se utilizan más durante la producción. Cuando el usuario inicia sesión, los paneles vuelven a situarse en la posición que este ha ajustado como óptima.
Puntos fuertes
Opcionalmente, en la versión CC300 plus, el control CC300 puede equiparse con un panel de control, pulsadores con retroalimentación háptica y un mecanismo de doble giro. Además, las teclas configurables, un mayor grado de personalización y los indicadores de movimiento y de posición claramente visibles ofrecen la mayor libertad posible en la producción:
- Sistema de acceso ampliado.
- Mecanismo de doble giro para un manejo aún más cómodo.
- Visualización de movimiento y posición.
- Marcado activo/inactivo.
- Retroalimentación háptica.
- 8 pares de pulsadores.
Más transparencia: la secuencia e-move
Los elementos visualizados facilitan el manejo de la máquina: los colores y los símbolos indican si una función se está utilizando en la secuencia actual, si se puede activar o si no se puede usar en cada momento. Asimismo, se indica la posición final del movimiento iniciado. En cuanto se pulsa una tecla, aparece un indicador de barra del valor real del recorrido y el usuario puede seguir el movimiento prácticamente en tiempo real.

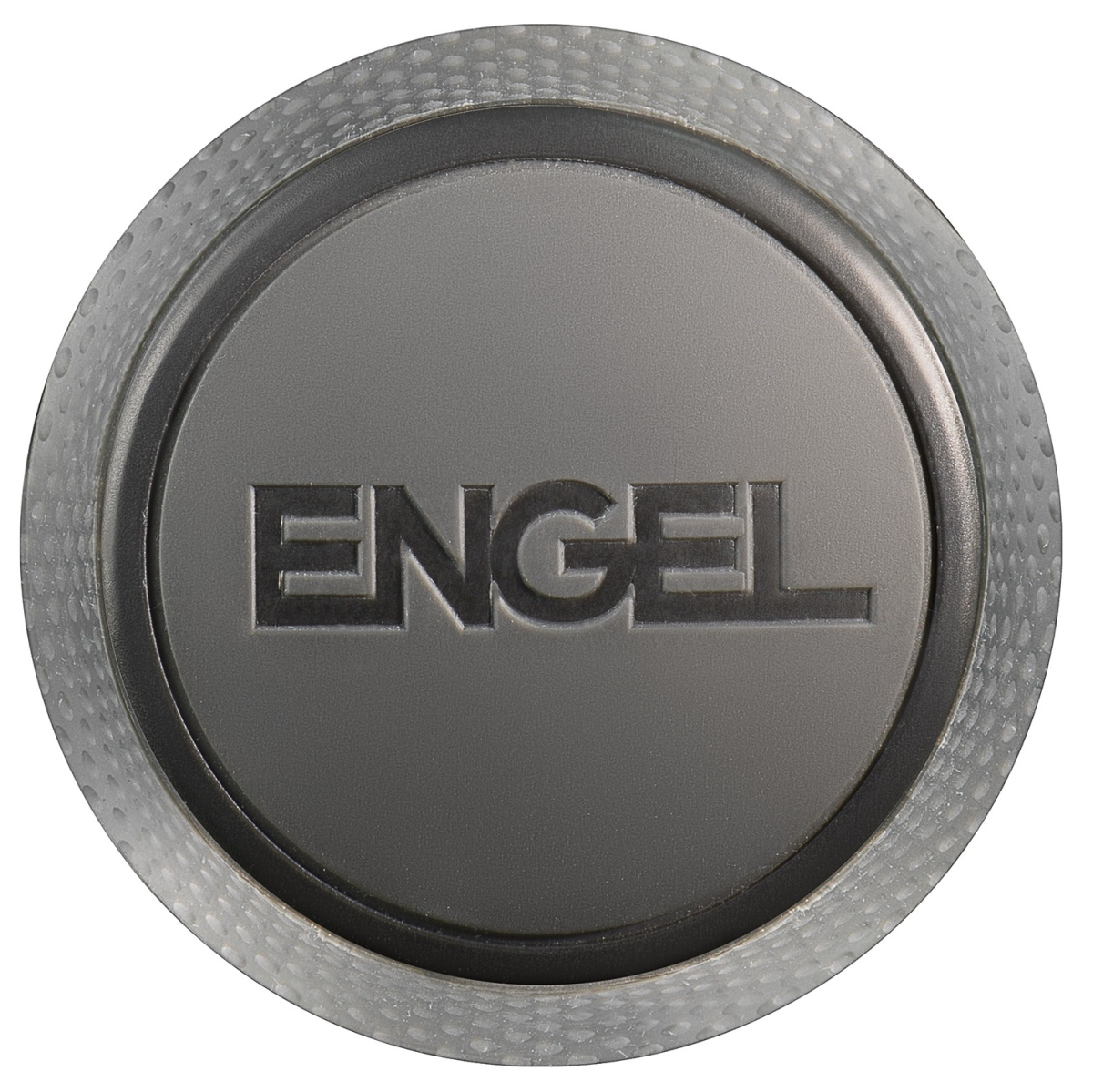

e-move es la característica especial de la familia de controles Engel CC300. Con la rueda de mando, los procesos de la instalación se pueden recorrer fácilmente de forma manual. Una novedad del CC300 plus es la secuencia e-move visible en pantalla, que muestra las funciones memorizadas en el orden en que deben ser activadas. Este orden de funciones también se puede modificar y ajustar individualmente. Además, gracias a una nueva tecnología de manejo, la rueda e-move no sufre desgaste ni requiere mantenimiento.
