Mandrinadoras de grandes dimensiones

Maquinser, S.A.
Tel.: 93 846 62 28 http://www.maquinser.com

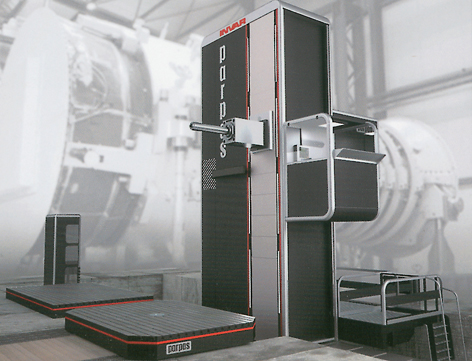

Las mandrinadoras Invar de Parpas, representada por Maquinser, tienen una mesa rotatoria de 2.000 x 2.000 a 5.000 x 5.000 mm. Tienen unos recorridos X-Y-Z de 6.000 x 3.000 x 1.250 a 30.000 x 6.500 x 1.500 mm. El cambiador automático de cabezales tiene una capacidad de 2 a 8, y el de herramientas de 60 a 120.
La completa y continua estabilización térmica de la máquina mediante medidas como aislamiento integral de las estructuras, combinado con un sistema de aire acondicionado que las mantiene en una constante condición térmica, elimina las deformaciones estructurales causadas por cambios en la temperatura ambiental. El resultado es una precisión alta y continua de la máquina incluso con cambios en la condición de temperatura ambiental.
La estructura externa independiente de la columna, donde son descargadas todas las fuerzas creadas por las masas suspendidas, está unida a la columna. Esta solución evita cualquier deformación de la columna, que retiene sólo la función de guía vertical y reacciona a las operaciones de mecanizado, alcanzando precisiones de posicionamiento muy altas.

Eje X
Tiene un eje X movido por cuatro motores torque, montados en dos grupos situados simétricamente junto a la columna. Cada grupo tiene un motor localizado encima del otro que rota directamente los piñones en la cremallera con precarga electrónica.
