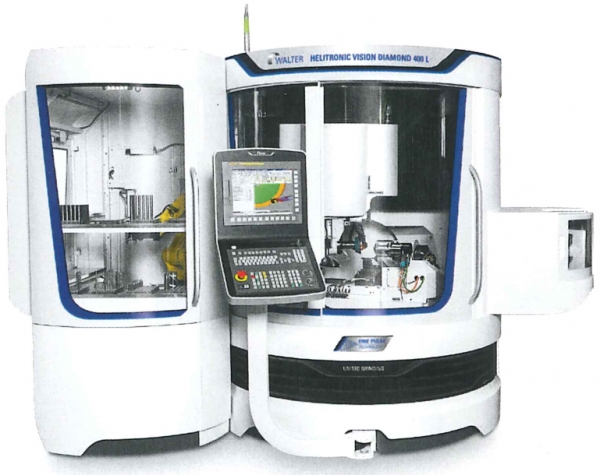

Walter Helitronic Vision Diamond 400 L es una solución de alta gama para la erosión de herramientas CBN/PCD y el rectificado alterno de herramientas HSS/HM. Está basada en un diseño gantry de baja vibración que incluye fundiciones minerales y accionamientos lineales en los ejes X, Y y Z, así como motores de par en los ejes A y C. Opcionalmente, están disponibles husillos de correa con uno o dos extremos de husillo o el husillo de motor con un extremo de husillo. También están disponibles como opción varios tipos de cargadores y cambiadores de muela de rectificado / electrodo.
Con el nuevo concepto de erosión “Fine Pulse Technology”, se han establecido nuevos estándares para herramientas PCD en términos de calidad superficial, flexibilidad de corte y fiabilidad del proceso.
Datos técnicos
- Eje X: 500 mm.
- Eje Y: 350 mm.
- Eje Z: 700 mm.
- Avance rápido X, Y, Z: 30/20/50 m/min.
- Pieza de trabajo (máximo): 320/400 mm.
- Longitud de la pieza de trabajo (máxima), rectificado periférico: 370 mm
- Longitud de la pieza de trabajo (máxima), rectificado frontal: 300 mm.
- Peso máximo de la pieza de trabajo: 50 kg.
- Diámetro máximo de la muela de rectificado: 254 mm.
- Diámetro del electrodo de rotación: 6 – 200 mm.
- Accionamiento máximo del doble husillo: 30 kW.
- Velocidad del husillo de rectificado: 0 – 10.500 rpm.
Walter Machines Iberia
Tel.: 93 471 71 94 http://www.walter-machines.com
