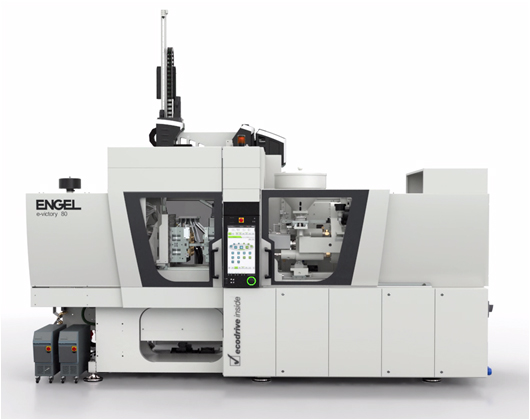

Las células de producción compactas y altamente integradas minimizan el espacio que ocupa el sistema y aumentan la productividad del área. Estos aspectos realmente dan sus frutos en la sala blanca. Por esta razón, Engel rediseñó el distribuidor de tuberías de acero inoxidable para el manejo específico de cavidades de pequeñas piezas inyectadas, que introdujo hace dos años, de modo que el sistema de manipulación ahora se adapta completamente a la compuerta de seguridad ampliada de la inyectora. En med.con, que se celebrará en las instalaciones de Helmut Roegele en Rubí (Barcelona) el 14 de junio, una inyectora Engel e-victory 170/80 fabricará portaagujas para jeringas de seguridad de 1 ml en un molde de 16 cavidades de la empresa suiza Fostag Formenbau.
Un robot lineal Engel viper 12 extraerá las piezas de poliestireno del molde y las transferirá al sistema de distribución. Para garantizar la trazabilidad del lote hasta el nivel de las cavidades individuales, las piezas moldeadas por inyección se empaquetarán en bolsas específicas para cavidades. Con este objetivo, se cuelgan 16 bolsas en un carro ubicado directamente bajo el distribuidor de tuberías. Se pueden extraer tomas individuales para llevar a cabo de control de calidad.
Para operaciones sin personal en sala blanca -durante el turno de noche, por ejemplo- se pueden alternar dos carros en secuencia, con un sistema de almacenamiento en búfer que permite el cambio completamente automático. Todos los periféricos para ello están integrados en la unidad de control CC300 de la inyectora. Gracias al almacenamiento compartido de datos, la CC300 puede coordinar con precisión los movimientos de la máquina y el robot entre sí, optimizando así la eficiencia general. Además de esto, también hay recorridos de robot especialmente cortos gracias a la unidad de sujeción sin columnas de la máquina e-victory. En esta aplicación, ambos factores contribuyen a lograr unos cortos tiempos de ciclo de seis segundos.
De cara a que la máquina también se pueda utilizar con flexibilidad para otros productos, Engel diseñó el distribuidor de tuberías y el carro de empaquetado de bolsas como una unidad fija. Esta se puede mover fácilmente hacia adelante y hacia atrás, asegurando el acceso completo al área del molde.
Con un peso de toma de solo 0,08 g y espesores variables de pared, los portaagujas requieren un control extremadamente preciso del proceso. Dado que las fluctuaciones en el volumen de fundición provocarían rechazos, Engel utiliza el software de control de peso iQ.
Puntos fuertes
- Producción de portaagujas para jeringas de seguridad de 1 ml.
- Separación de cavidad integrada para el manejo completo de piezas específicas de cavidad.
- e-victory 170/80 con unidad de inyección servo-eléctrica.
- Tecnología sin columnas para la accesibilidad completa al molde y alto grado de flexibilidad.
- Control de peso iQ, control de flujo iQ.
